Alta precisione del ciclo chiuso del sistema di navigazione dell'Istituto centrale di statistica della fibra Ins500

Name: Alta precisione del ciclo chiuso del sistema di navigazione dell'Istituto centrale di statistica della fibra Ins500
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	INS500
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE ROHS

Nome del prodotto:

sistema di navigazione

Accuratezza del posizionamento:

0,8 nm/h

Accuratezza della voce:

0.1°

Precisione dell'atteggiamento:

0.03°

Accuratezza della velocità:

0.1m/s ((RMS)

Gamma della girobussola:

±400°/sec

Gamma dell'accelerometro:

±20 g

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

100/month

Evidenziare:

Sistema di navigazione dell'Istituto centrale di statistica INS500

Sistema di navigazione dell'Istituto centrale di statistica della fibra

Ciclo chiuso del sistema di navigazione dell'Istituto centrale di statistica

Descrizione del prodotto

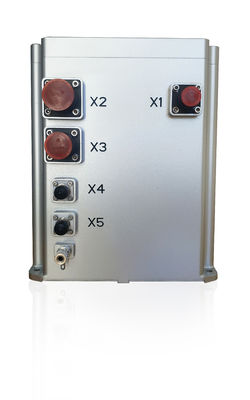

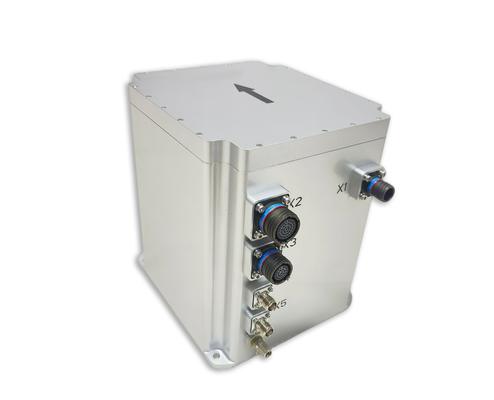

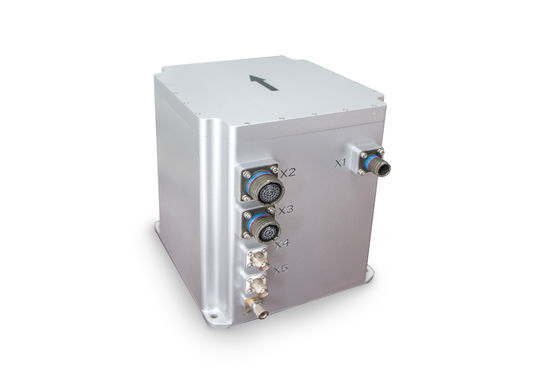

INS500 Sistema di navigazione in fibra INS a circuito chiuso ad alta precisione

Specificativi del prodotto

Attributo	Valore
Nome del prodotto	Sistema di navigazione
Precisione di posizionamento	00,8 nm/h
Precisione della rotta	0.1°
Accuratezza dell'atteggiamento	00,03°
Accuratezza della velocità	0.1m/s ((RMS)
Distanza giroscopica	± 400°/s
Intervallo dell'accelerometro	± 20 g

Descrizione del prodotto

Il sistema di navigazione integrato a fibra INS500 è dotato di giroscopio in fibra ottica ad alta precisione a circuito chiuso, accelerometro e schede ricevitrici GNSS di fascia alta.Attraverso algoritmi di fusione e decodifica di più sensori, fornisce informazioni di posizione, velocità e posizione di navigazione di alta precisione per soddisfare i requisiti di misurazione e controllo di alta precisione.

I principali campi di applicazione includono la modalità di navigazione integrata inerziale/satellitare e la modalità inerziale pura.può entrare in modalità di pura inerzia (se la fusione GPS non è mai stata effettuata dopo l'accensione dell'alimentazione)Dopo l'avvio, ha una funzione di misurazione accurata dell'atteggiamento e può produrre passo, rotolamento e rotta.

Specifiche tecniche

Articolo 2	Condizioni di prova	A0 Indicatori	B0 Indicatori
Precisione di posizionamento	GNSS valido, singolo punto	1.2m ((RMS)	1.2m ((RMS)
Precisione di posizionamento	GNSS valido, RTK	2cm+1ppm ((RMS)	2cm+1ppm ((RMS)
Mantenimento della posizione (fallimento GNSS)		1.5nm/h ((50%CEP), 5nm/2h ((50%CEP)	0.8nm/h ((CEP),3.0nm/3h ((CEP)
Precisione della rotta	La ricerca del nord	0.1°×sec(Latti), *Latti:latitudine (RMS),10min	0.06°×sec ((Lati),allineamento statico base 5 min; 0.03°×sec ((Lati),allineamento statico base 5 min;*Lati:latitudine (RMS)
Mantenimento della rotta (fallimento del GNSS)		0.05°/h ((RMS),0.1°/2h ((RMS)	00,02°/h ((RMS),0.05°/3h ((RMS)
Accuratezza dell'atteggiamento	GNSS valido	00,03° ((RMS)	0.01° ((RMS)
Mantenimento dell'atteggiamento (fallimento del GNSS)		00,02°/h ((RMS),0.06°/2h ((RMS)	0.01°/h ((RMS),0.03°/3h ((RMS)
Accuratezza della velocità	GNSS valido, singolo punto L1/L2	0.1m/s ((RMS)	0.1m/s ((RMS)
Ritenzione della velocità (fallimento GNSS)		2m/s/h ((RMS),5m/s/2h ((RMS)	0.8m/s/h ((RMS),3m/s/3h ((RMS)
Giroscopio a fibra ottica	Intervallo di misura	± 400°/s	± 400°/s
Giroscopio a fibra ottica	Stabilità del bias	≤ 0,02°/h	≤ 0,01°/h
Accelerometro flessibile a quarzo	Intervallo di misura	± 20 g	± 20 g
Accelerometro flessibile a quarzo	Stabilità del bias	≤ 50 μg (media di 10 s)	≤ 20 μg (in media 10 secondi)

Interfaccia di comunicazione

RS422:6 modi. La frequenza di Baud varia da 9,6 KBPS a 921,6 KBPS (default: 115,2 KBPS). Frequenza massima: 1000Hz ((dati grezzi), frequenza predefinita: 200Hz
RS232:1 modo. La frequenza di Baud varia da 9,6 KBPS a 921,6 KBPS (default: 115,2 KBPS). Frequenza massima: 1000Hz ((dati grezzi), frequenza predefinita: 200Hz

Caratteristiche fisiche

Caratteristica	Specificità
Voltaggio	24 ̊36VDC
Consumo di energia	≤ 30 W
Dimensione	199 mm × 180 mm × 219,5 mm
Peso	6.5 kg. ≤ 7,5 kg (non aereo) ≤ 6,5 kg (aereo facoltativo)

Specifiche ambientali

Parametro	Specificità
Temperatura di funzionamento	-40°C~+60°C
Temperatura di conservazione	-45°C~+65°C
Vibrazione (con ammortizzatore)	5~2000 Hz,60,06 g
Impatto (con assorbimento degli urti)	30 g, 11 ms

Affidabilità

Parametro	Specificità
Durata di vita	> 15 anni
Tempo di lavoro continuo	> 24 ore
