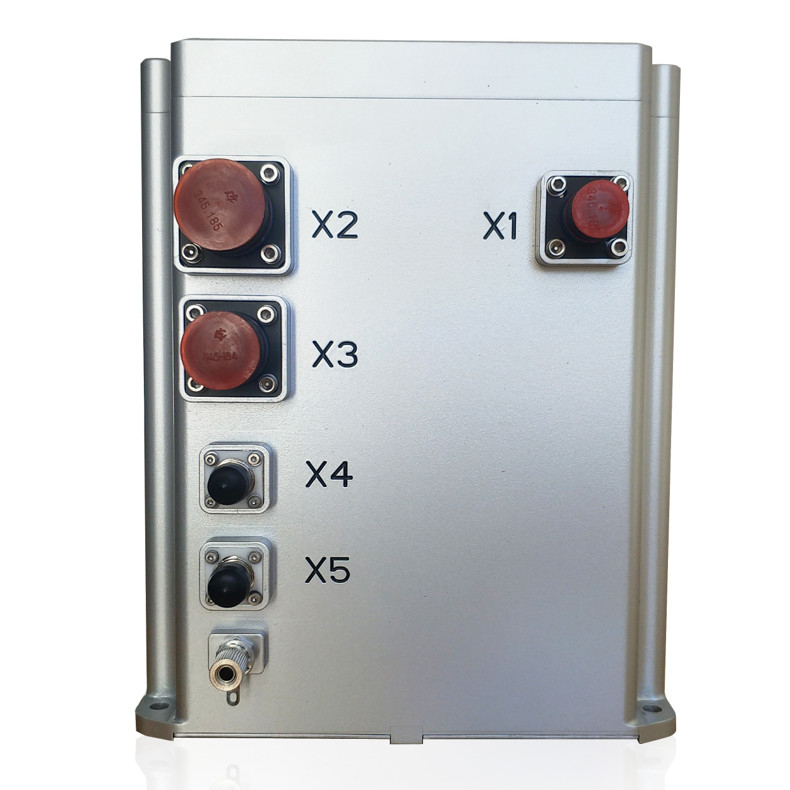

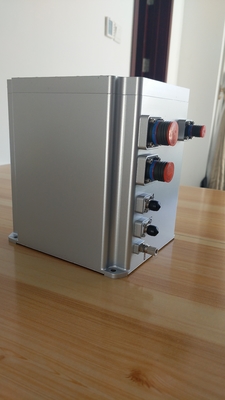

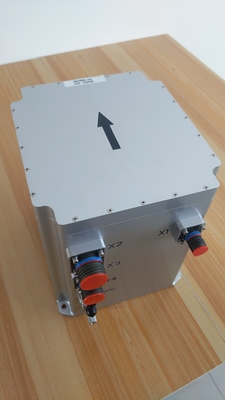

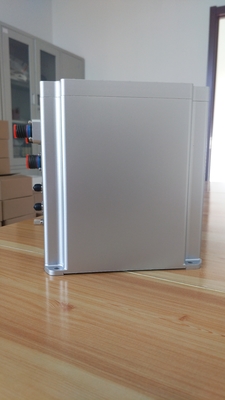

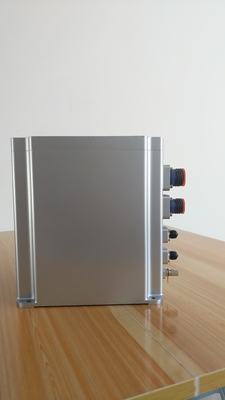

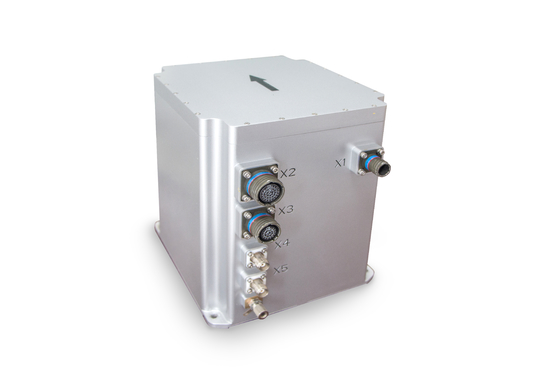

Alto sensore inerziale preciso di navigazione inerziale di GPS del sistema di navigazione

Name: Alto sensore inerziale preciso di navigazione inerziale di GPS del sistema di navigazione
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	INS500
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE ROHS

Nome di prodotto:

l'Istituto centrale di statistica preciso

Accuratezza di posizione:

1.2m (RMS)

con RTK:

2cm+1ppm (RMS)

Accuratezza stabilizzata al nord:

0.1deg

Porto di uscita:

RS422

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

100/month

Evidenziare:

Alto sistema di navigazione inerziale preciso

Sistema di navigazione inerziale GPS

Sensore di navigazione inerziale di GPS

Descrizione del prodotto

Sensore inerziale preciso del sensore di navigazione di GPS alto con GPS

INS500 il sistema di navigazione integrato fibra («l'Istituto centrale di statistica») dal ciclo chiuso basato sulla girobussola a fibra ottica di alta precisione, sull'accelerometro e sui bordi di qualità superiore del ricevitore di GNSS, navigazione con fusione multipla del sensore ed algoritmo di decodifica, fornisce la posizione di navigazione di alta precisione, velocità e le informazioni di posizione, quale il raduno il requisito della misura e del controllo di alta precisione ed i campi di applicazione principale includono: Il sistema ha modo integrato inerziale/satellite di navigazione e modo inerziale puro.

Quando GNSS è invalido, può entrare nel modo puro di inerzia (cioè la fusione di GPS non è stata effettuata mai dopo che il potere è acceso, se la fusione è persa ancora, appartiene al modo integrato di navigazione). Dopo avere cominciato, ha funzione accurata di misura di atteggiamento, può produrre il corso del rotolo del passo e l'inerzia pura può ricerca del nord statica.

Oggetti	Condizioni di prova	A0Indicators	B0Indicators
Precisione di posizionamento	GNSSValid, unico	1.2m (RMS)	1.2m (RMS)
	GNSSValid, RTK	2cm+1ppm (RMS)	2cm+1ppm (RMS)
	Tenuta di posizione (guasto di GNSS)	1.5nm/h (50%CEP), 5nm/2h (50%CEP)	0.8nm/h (PORCINO), 3.0nm/3h (PORCINO)
Direzione dell'accuratezza	Auto di Nord-seekingit	0.1°×sec (Lati), *Lati: latitudine (RMS), 10min	0.06°×sec (Lati), allineamento statico della base 5min; 0.03°×sec (Lati), allineamento statico della base 5min; *Lati: latitudine (RMS)
Direzione dell'accuratezza	Conservazione di corso (guasto di GNSS)	0.05°/h (RMS), 0.1°/2h (RMS)	0.02°/h (RMS), 0.05°/3h (RMS)
Accuratezza di atteggiamento	GNSS valido	0.03° (RMS)	0.01° (RMS)
Accuratezza di atteggiamento	Tenuta di atteggiamento (guasto di GNSS)	0.02°/h (RMS), 0.06°/2h (RMS)	0.01°/h (RMS), 0.03°/3h (RMS)
Accuratezza di velocità	GNSS valido, singolo pointL1/L2	0.1m/s (RMS)	0.1m/s (RMS)
Accuratezza di velocità	Conservazione di velocità (guasto di GNSS)	2m/shipping e trattare (RMS), 5m/s/2h (RMS)	0.8m/shipping e trattare (RMS), 3m/s/3h (RMS)
Girobussola ottica della fibra	Campo di misura	±400°/s	±400°/s
Girobussola ottica della fibra	Stabilità diagonale	≤0.02°/h	≤0.01°/h
Flexibleaccelerometer del quarzo	Campo di misura	±20g	±20g
Flexibleaccelerometer del quarzo	Stabilità diagonale	≤50µg (media 10s)	≤20µg (平均 10s)
Interfaccia di comunicazione	RS422	gamme di baud rate 6waysThe da 9,6 KILOBITS a 921,6 KILOBITS. Di baud rate di difetto è 115,2 KBPSThe che la frequenza massima è 1000Hz (dati grezzi) e la frequenza di difetto è 200Hz
Interfaccia di comunicazione	RS232	le gamme 1 del wayThe di baud rate da 9,6 KILOBITS a 921,6 KILOBITS. Di baud rate di difetto è 115,2 KBPSThe che la frequenza massima è 1000Hz (dati grezzi) e la frequenza di difetto è 200Hz
Caratteristiche elettriche	Tensione	24~36VDC
Caratteristiche elettriche	Consumo di energia	≤30W
Caratteristiche strutturali	Dimensione	199mm×180mm×219.5mm
Caratteristiche strutturali	Peso	6.5kg	≤7.5kg (non aviazione) ≤6.5kg (aviazione facoltativa)
Ambiente	Temperatura di lavoro	-40℃~+60℃
	Temperatura di stoccaggio	-45℃~+65℃
	Vibrazione (con l'attenuazione)	5~2000Hz, 6.06g
	Impatto (con assorbimento di scossa)	30g, 11ms
Affidabilità	Vita	>15years
Affidabilità	Orario di lavoro continuo	>24h
