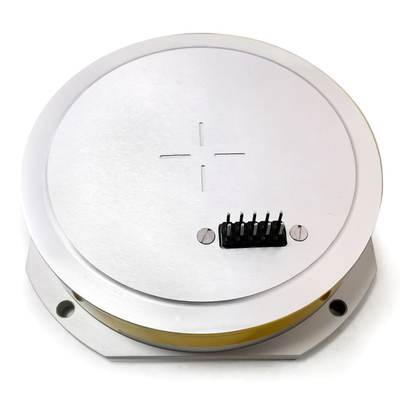

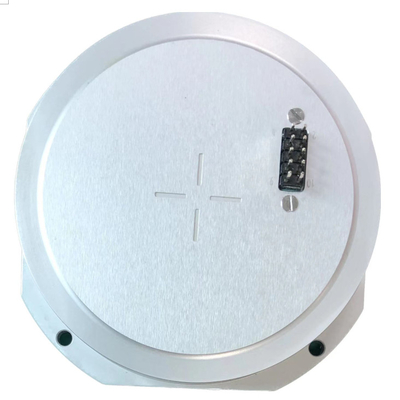

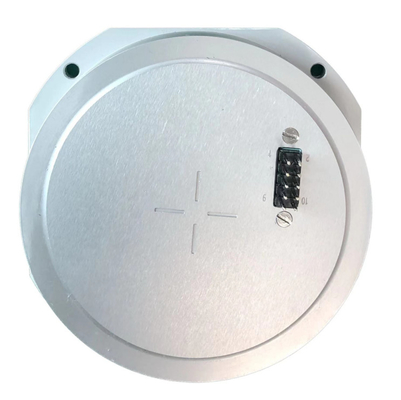

Girobussola a fibra ottica di rendimento elevato, sensore sostitutivo Vg910Angular Rate Sensor della girobussola

Marchio:	Firepower
Numero di modello:	MFOG910
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Nome del prodotto:

singola girobussola di asse

Distanza di misura:

-250~+250º/s

Dimensioni complessive:

82×82×20mm

Fattore di scala:

7±0.5mvdeg/s

Tensione di alimentazione:

Vibrazioni casuali:

6.06g, 20~2000Hz

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

100/month

Evidenziare:

Singolo asse Rate Sensor angolare

Girobussola Rate Sensor angolare della fibra

girobussola a fibra ottica 2000Hz

Descrizione del prodotto

Girobussola Rate Sensor Substitute Gyro Sensor angolare della fibra della girobussola della fibra di prezzo basso di rendimento elevato di Vg910

1 panoramica

Questo documento specifica i requisiti di uso ed i metodi del giroscopio a fibra ottica di unico asse VG-910 (citato come il prodotto). Il giroscopio ha due stati di digitale e di analogico. Gli utenti possono personalizzare il giroscopio con differenti stati di uscita secondo i bisogni differenti.

Introduzione di prodotto 2

2,1 principio

Questo prodotto è un sensore inerziale di velocità angolare basato sull'effetto ottico di Sagnac, che è usato per misurare la velocità angolare del trasportatore lungo l'asse sensibile del prodotto.

2,2 funzione

Per lo stato di simulazione, le funzioni corrispondono a quanto segue:

1) giroscopio dello stato analogico: fornisca un canale di informazioni analogiche di velocità angolare (segnale di tensione).

2,3 campo di applicazione

I prodotti sono pricipalmente adatti a sistema di navigazione inerziale, a sistema di orientamento e di posizionamento, a sistema di misura di atteggiamento, a servo sistema di stabilizzazione e ad altre applicazioni.

2,4 composizione

Le componenti principali del prodotto sono come segue:

1) un percorso ottico comprende una sorgente luminosa di SLD, un Re di fibra ottica, un modulatore ottico integrato di fase, un accoppiatore di fibra ottica e un rivelatore fotoelettrico;

2) il circuito comprende un circuito di azionamento di sorgente luminosa e un circuito del segnale di controllo e di rilevazione;

3) parti strutturali del giroscopio.

3. Requisiti tecnici principali

3,1 funzione

Informazioni analogiche di velocità angolare dell'uscita (segnale di tensione).

3,2 composizione

Le componenti principali del prodotto sono come segue:

4) un percorso ottico comprende una sorgente luminosa di SLD, un Re di fibra ottica, un modulatore ottico integrato di fase, un accoppiatore di fibra ottica e un rivelatore fotoelettrico;

5) il circuito comprende un circuito di azionamento di sorgente luminosa e un circuito del segnale di controllo e di rilevazione;

3) Parti strutturali del giroscopio.

3,3 dimensioni dell'installazione e del profilo

Dimensione globale (millimetro): 82 × 20 DEL × 82 (L × DEL × W H);

Dimensione dell'installazione (millimetro): (60,8 ± 0,1) × (60,8 ± 0,1) (L × W), × 4 di Φ3.6mm, come indicato.

Girobussola a fibra ottica di rendimento elevato, sensore sostitutivo Vg910Angular Rate Sensor della girobussola 0

3,5 parametri di prestazione principali
Vedi i parametri di prestazione principali del prodotto per i dettagli.

Numero di serie	Elemento della prova	Unità	Requisiti tecnici
1	Dimensioni globali	millimetro	82×82×20
2	Fattore di scala	mv/°/s	7±0.5
3	Temperatura di funzionamento	℃	-40~+60
4	Campo di misura	°/s	-250~+250
5	Polarità dell'uscita	— —	La rotazione in senso orario produce la tensione positiva
6	Tensione di rifornimento	v	+5
7	Vibrazione casuale	— —	6.06g, 20~2000Hz
