Fibra ottica GNSS sistema di navigazione inerziale integrato sensori giroscopi Attitudine

Name: Fibra ottica GNSS sistema di navigazione inerziale integrato sensori giroscopi Attitudine
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI500-A0
Price: 5,000.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	GI500-A0
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE ROHS

Nome del prodotto:

Sistema di navigazione INS

Accuratezza del posizionamento:

10,5 nm/h

Precisione dell'intestazione:

0.1°

Precisione dell'atteggiamento:

0.03°

Accuratezza della velocità:

0.1m/s ((RMS)

Giroscopo:

±400°/sec

giroscopio Stabilità di polarizzazione zero:

≤0,02°/ora

Gamma dell'accelerometro:

±20 g

accelerometro Stabilità di polarizzazione zero:

≤ 50 μg

Temperatura di funzionamento:

-40℃~+60℃

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

100/month

Evidenziare:

Sistema di navigazione inerziale integrato GNSS

GNSS Integrated INS

Descrizione del prodotto

Fibra ottica GNSS sistema di navigazione inerziale integrato sensori giroscopi Attitudine

Descrizione del prodotto

Il sistema di navigazione integrato in fibra ottica GI500-A0 si basa su giroscopi in fibra ottica a circuito chiuso di alta precisione, accelerometri e schede di ricezione GNSS di fascia alta.È implementato attraverso algoritmi di fusione multi-sensore e calcolo di navigazione, fornendo informazioni di direzione, velocità e posizione ad alta precisione al mondo esterno, soddisfacendo i requisiti di misurazione e controllo ad alta precisione.

Principali aree di applicazione

Navigazione inerziale di riferimento di veicoli aerei senza equipaggio su larga scala

Compasso della nave

Orientazione dell'artiglieria a propulsione automatica

Posizionamento e orientamento del veicolo

Misurazione mobile ad alta precisione

Piattaforma stabile ad alta precisione

Caratteristiche del prodotto

Il sistema ha una modalità di navigazione integrata inerziale/satellitare e una modalità di navigazione pura inerziale.

La navigazione inerziale ha una scheda GNSS integrata. Quando GNSS è efficace, la navigazione inerziale può essere combinata con GNSS per la navigazione e fornire agli utenti parametri di navigazione combinati come posizione,altitudine, velocità, atteggiamento, direzione, accelerazione, velocità angolare, ecc. Allo stesso tempo, fornisce la posizione GNSS, l'altitudine, la velocità e altre informazioni.

Quando il GNSS è inefficace, può entrare in modalità inerziale pura (cioè la fusione GPS non è mai stata eseguita dopo l'accensione e se la fusione viene persa di nuovo, appartiene alla modalità di navigazione integrata).Dopo l'attivazione, ha una precisa funzione di misurazione dell'atteggiamento, può produrre passo e rotolare direzione, e pura inerzia può cercare statico nord.

Indicatori tecnici

Articolo 2	Condizioni di prova	A0-Indicatori	B0-Indicatori
Precisione di posizionamento	GNSSValid, singolo punto	1.2m ((RMS)	1.2m ((RMS)
	GNSSValid,RTK	2cm+1ppm ((RMS)	2cm+1ppm ((RMS)
	Mantenimento della posizione (fallimento GNSS)	1.5nm/h ((50%CEP), 5nm/2h ((50%CEP)	0.8nm/h ((CEP),3.0nm/3h ((CEP)
Precisione della rotta	Cerco il nord.	0.1°×sec(Latti), *Latti:latitudine (RMS),10min	00,06°×sec ((Lati), allineamento statico della base di 5 minuti; 0.03°×sec(Latti), allineamento di base statica 5 min;*Latti:latitudine (RMS)
Precisione della rotta	Mantenimento della rotta (fallimento del GNSS)	0.05°/h ((RMS),0.1°/2h ((RMS)	00,02°/h ((RMS),0.05°/3h ((RMS)
Accuratezza dell'atteggiamento	GNSS valido	00,03° ((RMS)	0.01° ((RMS)
Accuratezza dell'atteggiamento	Mantenimento dell'atteggiamento (fallimento del GNSS)	00,02°/h ((RMS),0.06°/2h ((RMS)	0.01°/h ((RMS),0.03°/3h ((RMS)
Accuratezza della velocità	GNSS valido, singolo puntoL1/L2	0.1m/s ((RMS)	0.1m/s ((RMS)
Accuratezza della velocità	Ritenzione della velocità (fallimento GNSS)	2m/s/h ((RMS),5m/s/2h ((RMS)	0.8m/s/h ((RMS),3m/s/3h ((RMS)
Giroscopio a fibra ottica	Intervallo di misura	± 400°/s	± 400°/s
Giroscopio a fibra ottica	Stabilità del bias	≤ 0,02°/h	≤ 0,01°/h
Accelerometro flessibile a quarzo	Intervallo di misura	± 20 g	± 20 g
Accelerometro flessibile a quarzo	Stabilità del bias	≤ 50 μg (media di 10 s)	≤ 20 μg (in media 10 secondi)
Interfaccia di comunicazione	RS422	6wayLa frequenza di trasmissione varia da 9,6 KBPS a 921,6 KBPS. La frequenza di trasmissione predefinita è di 115,2 KBPSLa frequenza massima è di 1000Hz (dati grezzi) e la frequenza predefinita è di 200Hz
Interfaccia di comunicazione	RS232	1 wayLa frequenza di segnalazione varia da 9,6 KBPS a 921,6 KBPS. La frequenza di segnalazione predefinita è di 115,2 KBPSLa frequenza massima è di 1000Hz (dati grezzi) e la frequenza predefinita è di 200Hz
Caratteristiche elettriche	Voltaggio	24 ̊36VDC
Caratteristiche elettriche	Consumo di energia	≤ 30 W
Caratteristiche strutturali	Dimensione	199 mm × 180 mm × 219,5 mm
Caratteristiche strutturali	Peso	6.5 kg	≤ 7,5 kg (non per l'aviazione) ≤ 6,5 kg (facoltativo per l'aviazione)
Ambiente	Temperatura di funzionamento	-40°C~+60°C
	Temperatura di conservazione	-45°C~+65°C
	Vibrazione (con ammortizzatore)	5~2000 Hz,60,06 g
	Impatto (con assorbimento degli urti)	30 g, 11 ms
Affidabilità	Durata di vita	>15 anni
Affidabilità	Tempo di lavoro continuo	> 24

Dimensione

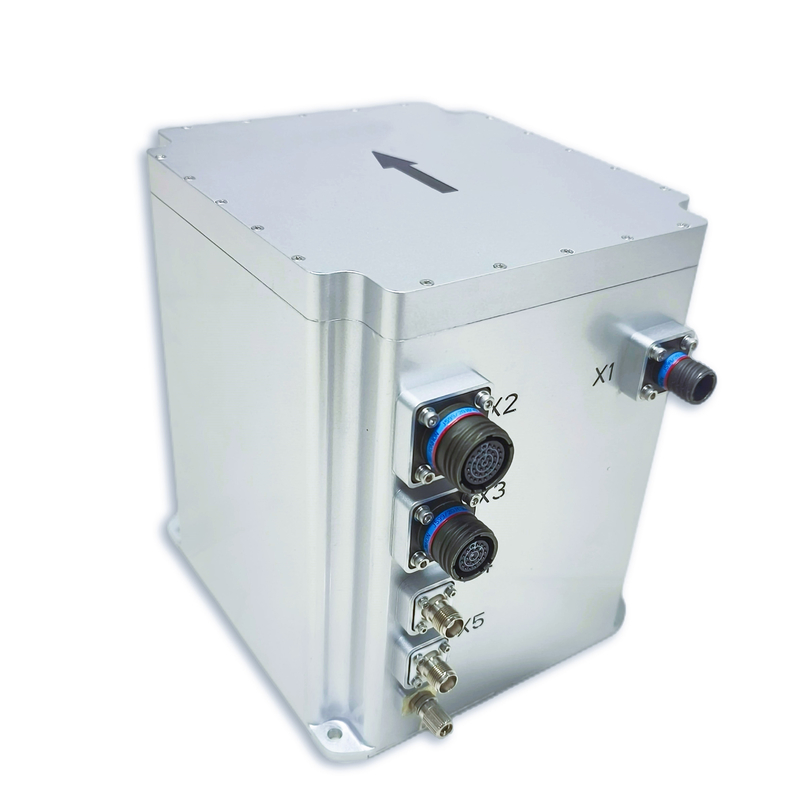

Fibra ottica GNSS sistema di navigazione inerziale integrato sensori giroscopi Attitudine 0

L199mm x W180mm x H219.5mm ((L x W x H)

Fibra ottica GNSS sistema di navigazione inerziale integrato sensori giroscopi Attitudine 1

Fibra ottica GNSS sistema di navigazione inerziale integrato sensori giroscopi Attitudine 2
