Sistema di navigazione integrato con MEMS e tecnologia di navigazione satellitare ad alta precisione di rotta

Name: Sistema di navigazione integrato con MEMS e tecnologia di navigazione satellitare ad alta precisione di rotta
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI100E-A0-DGI
Price: 5,000.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	GI100E-A0-DGI
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE ROHS

Nome del prodotto:

Sistema di navigazione integrato con accelerometro

Precisione dell'intestazione:

0.1° (rms)

Precisione dell'atteggiamento:

0.1° (rms)

Accuratezza della velocità orizzontale:

0.1m/s

Distanza giroscopica:

±500°/s

Stabilità di distorsione zero giroscopico:

4°/h

Gamma dell'accelerometro:

± 16 g

accelerometro Stabilità di polarizzazione zero:

0.2 mg

Interfaccia di comunicazione:

RS-422/RS-232

Peso:

≤150g

Imballaggi particolari:

spugna + cartone

Capacità di alimentazione:

500/mese

Evidenziare:

Sistema di navigazione integrato ad alta precisione di rotta

Sistema integrato di navigazione satellitare

Sistema integrato di navigazione MEMS

Descrizione del prodotto

Sistema di navigazione integrato con MEMS e tecnologia di navigazione satellitare ad alta precisione di rotta

Descrizione del prodotto

Il sistema di navigazione integrato GI100E-A0-DGI è dotato di un giroscopio MEMS ad alte prestazioni e di un accelerometro che possono ricevere dati interna GNSS,realizzare un algoritmo di fusione multi-sensore e di soluzione di navigazione integrata, e hanno capacità di navigazione inerziale a breve termine quando il GNSS non è valido.

Il prodotto ha un'elevata affidabilità e una forte adattabilità ambientale.i prodotti possono essere ampiamente utilizzati nei settori dei veicoli aerei senza pilota tattici e industriali, veicoli senza pilota, navi senza pilota, bombe guidate per l'aviazione, munizioni intelligenti, razzi, comunicazione mobile, mappatura, cercatore e piattaforma stabile.

Indicatori tecnici

Progetto		Metrica (RMS)	Commento
Precisione della rotta	GNSS valido^①	0.1°
Precisione della rotta	Mantenimento della rotta	0.2°/min	Fallimento del GNSS
Accuratezza dell'atteggiamento	GNSS valido	0.1°	L1/L2 a punto singolo, RTK
Accuratezza dell'atteggiamento	Mantenimento dell'atteggiamento	0.2°/min	Fallimento del GNSS
Precisione di posizionamento	Orizzontale, GNSS valido; RTK	1.5m;1cm+1ppm	Punto unico L1/L2; differenziale
	Altezza, GNSS valida; RTK	2.5m;2cm+1ppm	Punto unico L1/L2; differenziale
	Manutenzione della posizione, guasto del GNSS	20 metri	Sbloccato per 60 anni.
Accuratezza della velocità orizzontale	GNSS valido	0.1 m/s	L1/L2 a punto singolo, RTK
Giroscopio	Intervallo di misura	± 500°/s
Giroscopio	Stabilità di bias zero	4°/h	Variazione di Allan
Accelerometro	Intervallo di misura	± 16 g	Personalizzabile 200 G
Accelerometro	Stabilità di bias zero	0.2 mg	Variazione di Allan
Carta satellitare	Avvio a freddo	< 30 secondi	Ambiente aperto
	Avvio a caldo	5 secondi.	Ambiente aperto
	Tipo di ricevitore	BDS B1I/B2I/B3I
		GPS L1C/A/L2P (Y)/L2C/L5
		GLONASS G1/G2
		Galileo E1/E5a/E5b
		QZSS L1/L2/L5
Interfaccia di comunicazione	RS232	Strada 2
Interfaccia di comunicazione	RS422	Strada 1
Caratteristiche elettriche	Voltaggio	9~36VDC
	Consumo di energia	≤ 3W
	Ripple	100 mV	P-P
Caratteristiche strutturali	Dimensione	80 mm × 53 mm × 23 mm
Caratteristiche strutturali	Peso	≤ 150 g
Ambiente di utilizzo	Temperatura di funzionamento	-40°C~+60°C
	Temperatura di conservazione	-45°C~+65°C
	Vibrazione	20 ~ 2000 Hz,60,06 g
	Impatto	30 g, 11 ms
	Grado di protezione	Protezione IP65
Affidabilità	MTBF	30000 ore
	Durata di vita	> 15 anni
	Tempo di lavoro continuo	> 24 ore

Caratteristiche principali

Il sistema di navigazione integrato può effettuare la navigazione integrata utilizzando le informazioni di navigazione satellitare ricevute internamente e fornisce l'inclinazione, il rotolamento, la rotta, la posizione, la velocità,orario e altre informazioni del vettoreDopo aver perso il segnale satellitare, emette le informazioni sulla posizione, velocità e posizione della soluzione inerziale e ha una certa funzione di mantenimento della precisione di navigazione in breve tempo.

Dimensioni del prodotto

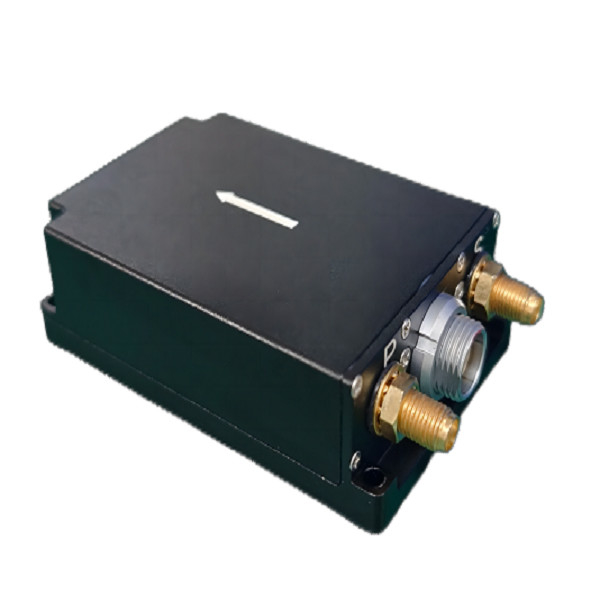

Sistema di navigazione integrato con MEMS e tecnologia di navigazione satellitare ad alta precisione di rotta 0

L80mm x W53mm x H23mm(L x W x H)

Sistema di navigazione integrato con MEMS e tecnologia di navigazione satellitare ad alta precisione di rotta 1
