Sensore di navigazione di precisione Sistema di navigazione integrato con sensore di angolo di atteggiamento preciso GPS

Name: Sensore di navigazione di precisione Sistema di navigazione integrato con sensore di angolo di atteggiamento preciso GPS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100C-C0
Price: 5,000.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	INS100C-C0
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Precisione della rotta:

0.1 °/L (RMS)

Precisione dell'atteggiamento:

0.05° ((RMS)

Accuratezza della velocità orizzontale:

00,05 m/s

Gamma della girobussola:

± 450°/s

Stabilità del bias del giroscopio:

≤0,5°/ora

Gamma dell'accelerometro:

± 16 g

Stabilità del bias dell'accelerometro:

≤ 100 ug

Interfaccia:

RS232/RS422

Peso:

≤ 200 g

Dimensione:

80*60*38 mm

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

Sensore di precisione di navigazione Sistema di navigazione integrato Sistema di navigazione integrato con GPS

Integrated Navigation System with GPS

Descrizione del prodotto

Sensore di navigazione di precisione Sistema di navigazione integrato con sensore di angolo di atteggiamento preciso GPS

Descrizione del prodotto

INS100C-C0 il sistema di navigazione integrato ha un giroscopio e un accelerometro MEMS ad alte prestazioni, in grado di ricevere dati interna GNSS, realizzare la fusione multi-sensore e l'algoritmo di navigazione integrato;e hanno capacità di navigazione inerziale a breve termine quando il GNSS non è valido.

Il prodotto ha un'elevata affidabilità e una forte adattabilità ambientale.i prodotti possono essere ampiamente utilizzati nei settori dei veicoli aerei senza pilota tattici e industriali, veicoli senza pilota, navi senza pilota, bombe guidate per l'aviazione, munizioni intelligenti, razzi, comunicazione mobile, mappatura, cercatore e piattaforma stabile.

Funzione principale

Il sistema di navigazione integrato può utilizzare le informazioni di navigazione satellitare ricevute internamente per eseguire la navigazione integrata e fornire le informazioni del vettore, come l'inclinazione, il rotolamento,Titolo, posizione, velocità, tempo e simili; dopo aver perso il segnale satellitare, emette le informazioni di posizione, velocità e posizione della soluzione inerziale,e ha una certa funzione di manutenzione della precisione di navigazione in breve tempo.

Parametri tecnici

Progetto		Metrica (RMS)	Commento
Precisione della rotta	GNSS doppio	0.1°	2m di base
	GNSS unico	0.1°
	Mantenere la precisione	≤ 0,3°	Fallimento del GNSS 0,5h
Accuratezza dell'atteggiamento	GNSS valido	00,05°
Accuratezza dell'atteggiamento	Mantenere la precisione	≤ 0,3°	Fallimento del GNSS 0,5h
Precisione di posizionamento orizzontale	GNSS valido	1.2m	Punto unico L1/L2
	GNSS valido	2 cm+1 ppm	NT1
	Mantenere la precisione	≤ 1 nm	Fallimento del GNSS 10 min
Accuratezza della velocità orizzontale	GNSS valido	00,05 m/s
Giroscopio	Intervallo di misura	± 450°/s
Giroscopio	Stabilità di bias zero	≤ 0,5°/h	media di 10 s
Accelerometro	Intervallo di misura	± 16 g
Accelerometro	Stabilità di bias zero	≤ 100 μg	media di 10 s
Interfaccia di comunicazione	RS232	Strada 1	CAN facoltativo, chilometro
Interfaccia di comunicazione	RS422	Strada 1
Caratteristiche elettriche	Voltaggio	9~36VDC
	Consumo di energia	≤ 6W
	Ripple	100 mV	P-P
Caratteristiche strutturali	Dimensione	80 mm × 60 mm × 38 mm
Caratteristiche strutturali	Peso	≤ 200 g
Ambiente di utilizzo	Temperatura di funzionamento	-40°C~+60°C
	Temperatura di conservazione	-45°C~+70°C
	Vibrazione	20 ~ 2000 Hz,60,06 g
	Impatto	30 g, 11 ms
Affidabilità	MTBF	30000 ore
Affidabilità	Tempo di lavoro continuo	> 24 ore

Disegno di contorno

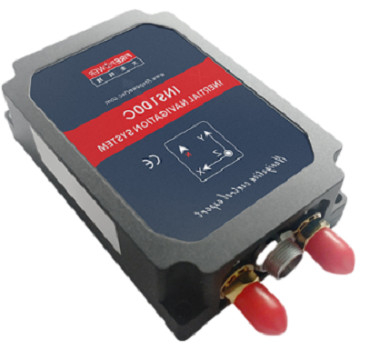

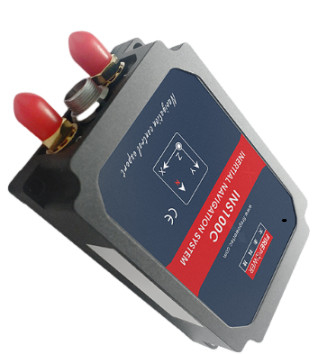

Foto dettagliata

Pagamento e spedizione

Sensore di navigazione di precisione Sistema di navigazione integrato con sensore di angolo di atteggiamento preciso GPS 3

Sensore di navigazione di precisione Sistema di navigazione integrato con sensore di angolo di atteggiamento preciso GPS 4

Sensore di navigazione di precisione Sistema di navigazione integrato con sensore di angolo di atteggiamento preciso GPS 5
