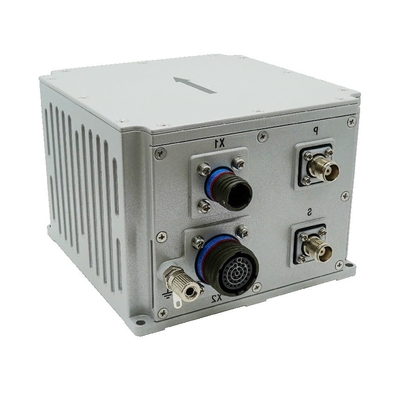

50ug Accelerometro Zero Bias Stability RS422 Sistema di navigazione inerziale a fibra ottica per AUV

Name: 50ug Accelerometro Zero Bias Stability RS422 Sistema di navigazione inerziale a fibra ottica per AUV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 5,000.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	INS500D
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Precisione della posizione:

10,8 nm/h

Precisione della rotta:

0.1°/h

Precisione dell'atteggiamento:

00,05°/h

Accuratezza della velocità orizzontale:

0.1m/s

Frequenza dei dati di navigazione ((Punto unico L1/L2):

200HZ

Gamma del giroscopio:

400°/s

Stabilità del giroscopio a bias zero:

0.3°/h

Gamma dell'accelerometro:

16G

accelerometro Stabilità di polarizzazione zero:

50g

Dimensione:

138.5 mm × 136,5 mm × 102 mm

Peso:

20,0 kg (senza cavo)

Temperatura di funzionamento:

-40°C~+60°C

Imballaggi particolari:

spugna e cartone

Capacità di alimentazione:

500/mese

Evidenziare:

rs422 sistema di navigazione inerziale

Sistema di navigazione inerziale AUV

50ug sistema di navigazione inerziale ad accelerometro

Descrizione del prodotto

RS422 Sistema di navigazione inerziale a fibra ottica per AUV

Descrizione del prodotto

Il sistema di navigazione integrato a fibra ottica INS500D è una soluzione ad alte prestazioni che combina un giroscopio a fibra ottica a circuito chiuso, un accelerometro,e un ricevitore GNSS di fascia alta per un'eccezionale efficienza dei costiUtilizzando la fusione multi-sensore e algoritmi di navigazione avanzati, fornisce misure precise di atteggiamento, direzione e posizione.Progettati per soddisfare i requisiti esigenti dei sistemi mobili di misurazione di media o alta precisione e delle grandi applicazioni di droni, l'INS500D garantisce una navigazione affidabile e accurata in ambienti complessi.

Funzione principale

Il sistema ha una modalità di navigazione integrata inerziale/satellitare e una modalità di navigazione pura inerziale.

Nella modalità di navigazione integrata inerziale/satellitare, le informazioni di posizionamento satellitare ricevute dal ricevitore GNSS possono essere utilizzate per la navigazione integrata e l'inclinazione, il rotolamento, la rotta, la posizione,velocità, l'ora e altre informazioni del vettore possono essere emesse; dopo la perdita del segnale, vengono emesse la posizione, la velocità e l'atteggiamento calcolati per inerzia,con una lunghezza massima non superiore a 20 mm,, la funzione di mantenimento della rotta è disponibile in breve tempo, e la precisione di posizionamento a livello di metro è disponibile in breve tempo.le informazioni di post-elaborazione possono essere prodotte per il software di post-elaborazione da elaborare.

Dopo l'avvio della modalità pura inerzia (cioè la fusione GPS non è mai stata eseguita dopo l'accensione e, se dopo la fusione il sistema perde nuovamente il blocco, appartiene alla modalità di navigazione integrata),ha una funzione di misurazione accurata dell'atteggiamento, può fornire l'indice di inclinazione e direzione, e la modalità pura inerziale può trovare il nord in modo statico.

Indice di prestazione

Parametro		Indicatori tecnici
Precisione della posizione	Punto unico (RMS)	1.2m
	RTK ((RMS)	2 cm+1 ppm
	Accuratezza di blocco-perdita (CEP)	10,8 nm/h 2 ‰ D, dove D è la distanza percorsa (opzionale, combinazione DVL o odometro)
Indirizzo (RMS)	Auto-Nord che cerca precisione	0.1 ° × sec (Lati), 10 min di allineamento della base stazionaria; dove Lati indica la latitudine.
Indirizzo (RMS)	Precisione di tenuta della perdita di blocco	0.1°/h
Attitudine (RMS)	GNSS valido	00,02°
Attitudine (RMS)	Precisione di tenuta della perdita di blocco	00,05°/h
Accuratezza della velocità orizzontale (RMS)	Punto unico L1/L2	0.1 m/s
Accuratezza della velocità orizzontale (RMS)	GNSS non è valido	2 m/s/h
Frequenza dei dati di navigazione	200 Hz
Giroscopio	Distanza	400°/s
	Stabilità di bias zero	0.3°/h
	Nonlinearità del fattore di scala	50 ppm
	Passeggiata casuale angolare	00,02°/ √ ora


Accelerometro	Distanza	16 g
	Stabilità di bias zero	50ug5
	Nonlinearità del fattore di scala	100 ppm
	Velocità camminata casuale	00,01 m/s/ √ ora
Dimensioni fisiche e caratteristiche elettriche	Dimensioni complessive	138.5 mm × 136,5 mm × 102 mm
	Peso	20,0 kg (senza cavo)
	Voltaggio di ingresso	12 ̊36VDC
	Consumo di energia	< 24 W (stato stazionario)
	Immagazzinare	16G
Indicatori ambientali	Temperatura di funzionamento	-40°C~+60°C
	Temperatura di conservazione	-45°C~+70°C
	Vibrazioni casuali	60,06 g, 20 Hz ~ 2000 Hz
	MTBF	3000 ore
Caratteristiche dell'interfaccia	PPS, EVENT, RS232, RS422, CAN (facoltativo)
	Porta di rete a 100 m
	Connettore di antenna (TNC)
	Interfaccia del sensore di velocità della ruota

Disegno di contorno

50ug Accelerometro Zero Bias Stability RS422 Sistema di navigazione inerziale a fibra ottica per AUV 0
