Sistema di navigazione inerziale integrato GNSS per la navigazione marina

Name: Sistema di navigazione inerziale integrato GNSS per la navigazione marina
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	INS500D
MOQ:	1
prezzo:	7000$
Condizioni di pagamento:	L/C, T/T, Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Precisione della rotta:

0.1°

Precisione dell'atteggiamento:

00,02° (RMS)

Accuratezza della velocità orizzontale:

0.1m/s

Gamma della girobussola:

±400°/sec

giroscopio Stabilità di polarizzazione zero:

≤0,3°/ora

Intervallo di acc:

± 16 g

Acc Zero Bias Stabilità:

≤ 50 ug

Fonte di alimentazione:

9-36V

peso:

≤2kg

Interfaccia di comunicazione:

PPS, evento, RS232, RS422, CAN

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Evidenziare:

0.1° Sistema integrato di navigazione inerziale GNSS

Sistema di navigazione inerziale per la navigazione marittima

Descrizione del prodotto

Descrizione del prodotto

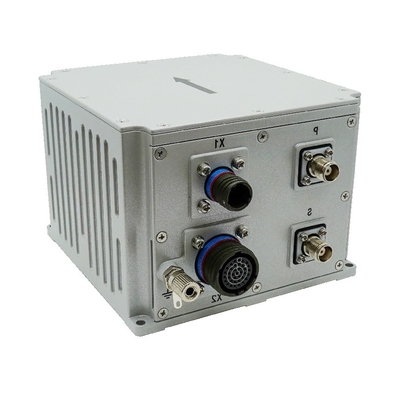

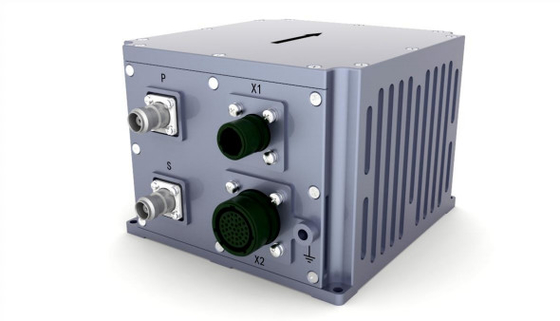

Il sistema di navigazione integrato in fibra ottica INS500D è una soluzione economica basata su un giroscopio a fibra ottica a ciclo chiuso, un accelerometro,e una scheda di ricezione GNSS di fascia altaAttraverso la fusione multi-sensore e algoritmi avanzati di calcolo della navigazione, soddisfa le esigenze di misurazione precisa dell'atteggiamento, della direzione,e informazioni sulla posizione nei sistemi di misurazione mobili di media-alta precisione e nelle applicazioni UAV su larga scala.

Questo sistema supporta due modalità di funzionamento: modalità di navigazione integrata inerziale/satellitare e modalità di navigazione pura inerziale.

Modalità di navigazione integrata inerziale/satellitare:
In questa modalità, il ricevitore GNSS utilizza le informazioni di posizionamento satellitare ricevute per la navigazione integrata.,In caso di perdita di segnale, passa a emettere dati di posizione, velocità e posizione calcolati attraverso mezzi inerziali.C' e' anche una funzione di mantenimento della rotta a breve termine.Inoltre, nella modalità di navigazione integrata, le informazioni di post-elaborazione possono essere fornite per l'uso da parte del software di post-elaborazione.

Modalità di pura inerzia:
Una volta avviata la modalità pura inerziale (cioè la fusione GPS non si è verificata da quando è stata accesa; se perde il blocco dopo la fusione precedente, ritorna alla modalità di navigazione integrata),il sistema offre una funzione di misurazione accurata dell'atteggiamentoInoltre, in modalità inerziale pura, il sistema è in grado di trovare il nord statico.

Parametri tecnici

Parametro		Indicatori tecnici
Precisione della posizione	Punto unico (RMS)	1.2m
	RTK ((RMS)	2 cm+1 ppm
	Perdita di blocco precisione (CEP)	10,8 nm/h 2 ‰ D, dove D è la distanza percorsa (opzionale, combinazione DVL o odometro)
Indirizzo (RMS)	Auto-Nord che cerca precisione	0.1 ° × sec (Lati), 10 min di allineamento della base stazionaria; dove Lati indica la latitudine.
Indirizzo (RMS)	Precisione di tenuta della perdita di blocco	0.1°/h
Attitudine (RMS)	GNSS valido	00,02°
Attitudine (RMS)	Precisione di tenuta della perdita di blocco	00,05°/h
Accuratezza della velocità orizzontale (RMS)	Punto unico L1/L2	0.1 m/s
Accuratezza della velocità orizzontale (RMS)	GNSS non è valido	2 m/s/h
Frequenza dei dati di navigazione	200 Hz
Giroscopio	Distanza	400°/s
	Stabilità di bias zero	0.3°/h
	Nonlinearità del fattore di scala	50 ppm
	Passeggiata casuale angolare	00,02°/ √ ora
Accelerometro	Distanza	16 g
	Stabilità di bias zero	50ug5
	Nonlinearità del fattore di scala	100 ppm
	Velocità camminata casuale	00,01 m/s/ √hr
Dimensioni fisiche e caratteristiche elettriche	Dimensioni complessive	138.5 mm × 136.5 mm × 102 mm
	Peso	20,0 kg (senza cavo)
	Voltaggio di ingresso	12 ̊36VDC
	Consumo di energia	< 24 W (stato stazionario)
	Immagazzinare	16G
Indicatori ambientali	Temperatura di funzionamento	-40°C~+60°C
	Temperatura di conservazione	-45°C~+70°C
	Vibrazioni casuali	60,06 g, 20 Hz ~ 2000 Hz
	MTBF	3000 ore
Caratteristiche dell'interfaccia	PPS, EVENT, RS232, RS422, CAN (facoltativo)
	Porta di rete a 100 m
	Connettore di antenna (TNC)
	Interfaccia del sensore di velocità della ruota

Disegno di contorno
