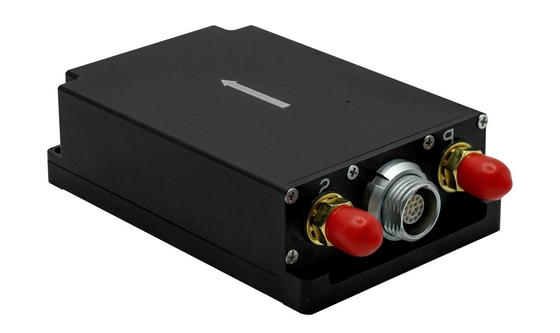

Sistema di navigazione inerziale MEMS abilitato al GPS per veicoli terrestri ± 16 g di portata dell'acceleratore e acc Zero Bias Stability di 0,2 mg

Name: Sistema di navigazione inerziale MEMS abilitato al GPS per veicoli terrestri ± 16 g di portata dell'acceleratore e acc Zero Bias Stability di 0,2 mg
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 2000 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	INS100E
MOQ:	1
prezzo:	2000$
Condizioni di pagamento:	L/C,D/P,T/T,Western union
Capacità di approvvigionamento:	1 settimana per il campione

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Precisione della rotta:

0.1°

Precisione dell'atteggiamento:

0.1°

Precisione di posizionamento:

1.5m;1cm+1ppm

Accuratezza della velocità orizzontale:

0.1m/s

Gamma del giroscopio:

±500°/s

stabilità di bias zero:

4°/h

Gamma dell'accelerometro:

± 16 g

Acc Zero Bias Stabilità:

0.2 mg

Dimensione:

80 mm × 53 mm × 23 mm

Interfaccia:

RS232/RS422

Imballaggi particolari:

Spugna + Cartone

Capacità di alimentazione:

1 settimana per il campione

Evidenziare:

Sistema di navigazione inerziale dei veicoli terrestri

Sistema di navigazione inerziale abilitato al GPS

Sistema di navigazione inerziale MEMS

Descrizione del prodotto

Sistema di navigazione inerziale MEMS a basso costo con GPS per veicoli terrestri

Descrizione del prodotto

il sistema di navigazione integrato INS100E (di seguito "sistema di navigazione integrato") è dotato di un giroscopio e di un accelerometro MEMS ad alte prestazioni, in grado di ricevere dati interna GNSS,realizzare un algoritmo di fusione multi-sensore e di soluzione di navigazione integrata, e hanno capacità di navigazione inerziale a breve termine quando il GNSS non è valido.Il prodotto ha un'elevata affidabilità e una forte adattabilità ambientale.veicolo senza equipaggio, nave senza equipaggio, comunicazionen in motion, mappatura, piattaforma stabile e così via.

Funzione del sistema

Il sistema di navigazione integrato è in grado di effettuare la navigazione integrata utilizzando le informazioni di navigazione satellitare ricevute internamente e fornisce l'indice di passo, di rotolamento,Titolo, posizione, velocità, tempo e altre informazioni del vettore; dopo aver perso il segnale satellitare, emette le informazioni sulla posizione, velocità e posizione della soluzione inerziale,e ha una certa funzione di manutenzione della precisione di navigazione in breve tempo.

Parametro del prodotto

Progetto		Metrica (RMS)	Commento
Precisione della rotta	GNSS valido 1	0.1°
Precisione della rotta	Indirizzo tenuta	0.2°/min	Fallimento del GNSS
Accuratezza dell'atteggiamento	GNSS valido	0.1°	L1/L2 a punto singolo, RTK
Accuratezza dell'atteggiamento	Atteggiamento mantenuto	0.2°/min	Fallimento del GNSS
Precisione di posizionamento	Orizzontale, GNSS valido; RTK	1.5m;1cm+1ppm	Punto unico L1/L2; differenziale
	Altezza, GNSS valida; RTK	2.5m;2cm+1ppm	Punto unico L1/L2; differenziale
	Mantenimento della posizione, guasto del GNSS	20 metri	Sbloccato per 60 anni.
Accuratezza della velocità orizzontale	GNSS valido	0.1 m/s	L1/L2, RTK a singolo punto
Giroscopio	Intervallo di misura	± 500°/s
Giroscopio	Stabilità di bias zero	4°/h	Variazione di Allan
Accelerometro	Intervallo di misura	± 16 g	Personalizzabile 200 g
Accelerometro	Stabilità di bias zero	0.2 mg	Variazione di Allan
Satelitariocinghialed	Avvio a freddo	< 30 secondi	Ambiente aperto
	Avvio a caldo	5 secondi.	Ambiente aperto
	Tipo di ricevitore	BDS B1I/B2I/B3I GPS L1C/A/L2P (Y)/L2C/L5 GLONASS G1/G2 Galileo E1/E5a/E5b QZSS L1/L2/L5
Interfaccia di comunicazione	RS232	Strada 2
Interfaccia di comunicazione	RS422	Strada 1
Caratteristiche elettriche	Voltaggio	9~36VDC
	Consumo di energia	≤ 3W
	Ripple	100 mV	P-P
Caratteristiche strutturali	Dimensione	80 mm × 53 mm × 23 mm
Caratteristiche strutturali	Peso	≤ 150 g
Ambiente di utilizzo	Temperatura di funzionamento	-40°C~+60°C
	Temperatura di conservazione	-45°C~+65°C
	Vibrazione	20 ~ 2000 Hz,60,06 g
	Impatto	30 g, 11 ms
	Grado di protezione	Protezione IP65
Affidabilità	MTBF	30000 ore
	Durata di vita	> 15 anni
	Tempo di lavoro continuo	> 24 ore
① Linea di base effettiva di 2 m di antenna doppia o allineamento dinamico di antenna singola

Disegno di contorno

Sistema di navigazione inerziale MEMS abilitato al GPS per veicoli terrestri ± 16 g di portata dell'acceleratore e acc Zero Bias Stability di 0,2 mg 1
