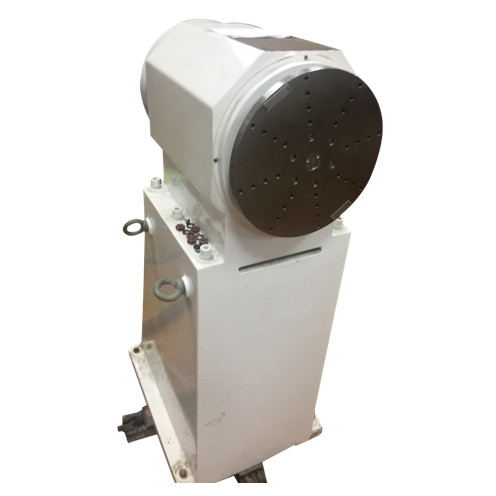

Piattaforma girevole 10kg di asse della prova di navigazione inerziale singola con la camera termica

l'Istituto centrale di statistica automatico simula e prova la piattaforma girevole, banco di prova di navigazione inerziale con la camera termica

Indicatori tecnici principali

1. Piano d'appoggio dell'ente meccanico della tavola

①Materiale del piano d'appoggio: acciaio inossidabile

②Peso del carico massimo del piano d'appoggio: 30 chilogrammi

③Dimensione della Tabella: Φ 320mm

④Planarità della tavola: 0,02 millimetri

⑤Distanza massima del fronte dell'estremità della tavola: 0.05mm

⑥Foro della vite di montaggio sulla tavola: 25 millimetri (forma radiale, 5 linee del × 8 dei fori distribuite uniformemente)

⑦Perdita dei flussi magnetici: di meno che 1mT

2. Accuratezza di rotazione di shafting: ″ del ± 3

3. Gamma di posizione angolare: 0,0000 ° ~ ° del ± 359,9999

4. Accuratezza di posizione angolare: ″ del ± 3

5. ° di risoluzione angolare 0,0001

6. Gamma 0,001 °/s ~ 1000 °/s di velocità angolare

7. Accuratezza di velocità angolare e stabilità di tasso

①ω < 1="">-3 (1 media del °)

②1 °/s <>-4 (una media di 10 °)

③10 °/s <>-5 (una media di 360 °)

8. Gamma angolare di accelerazione: 1 °/s2~ 100 °/s2 (difetto iniziale: 10 °/s)

9. Accelerazione angolare massima 300 °/s2

10. Gamma dell'oscillazione: 0 ° ~ ° del ± 45

11. Ciclo dell'oscillazione: 2S ~ 20s

12. Larghezza di banda del sistema di controllo: 10Hz (- 3dB)

13. Affidabilità

①Orario di lavoro continuo: 48h

②Tempo medio fra i guasti 2000h

14. L'anello di contatto adotta 30 cicli, compreso 2A/20 i cicli (cavo schermato twisted pair) e 3A/10 avvolge (cavo unshielded).

15. Sistema del contenitore di controllo della temperatura (facoltativo)

①La dimensione della cavità di lavoro non sarà più di meno del × D500mm del × H500mm di W500mm

②Gamma del controllo della temperatura: -45 ℃ ~ ℃ 85

③Accuratezza del controllo della temperatura: ℃ del ± 1

④Tasso di raffreddamento e del riscaldamento: ± 2 ℃/min (media nell'intero processo)

16. Il computer della piattaforma girevole ha la capacità di memorizzare i dati relativi all'operazione della piattaforma girevole, quale tempo, posizione della piattaforma girevole e velocità angolare ed ha l'abilità ai dati di uscita in tempo reale attraverso la porta seriale. La frequenza dell'uscita è ≥ 5Hz. Capace di controllo l'operazione della piattaforma girevole e della temperatura tramite un computer esterno (attraverso una porta seriale). Protocollo di comunicazione: RS232 9.6Kbs. Il pannello posteriore del gruppo di regolazione elettrico è fornito di un'interfaccia seriale standard RS232.
