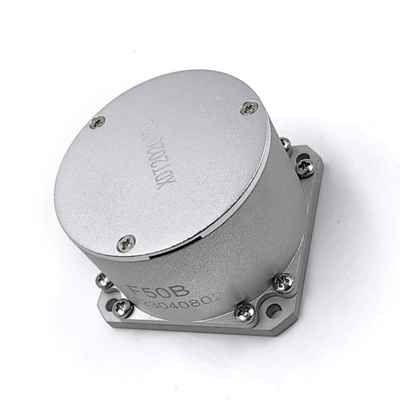

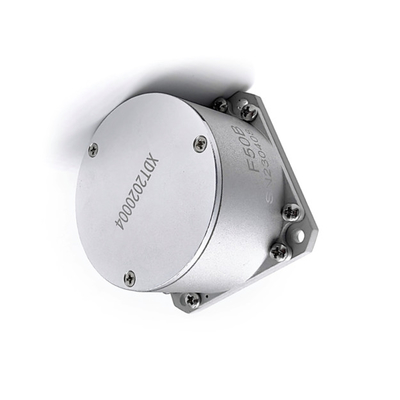

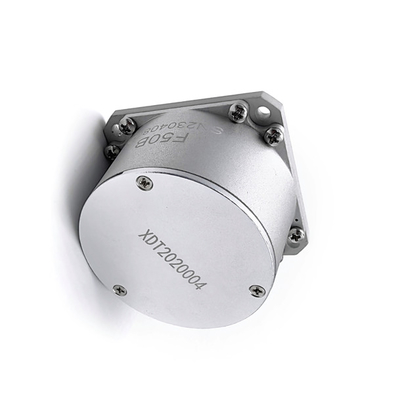

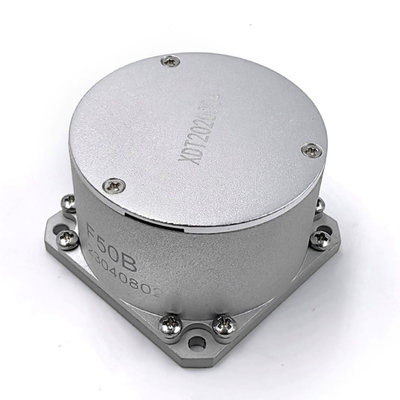

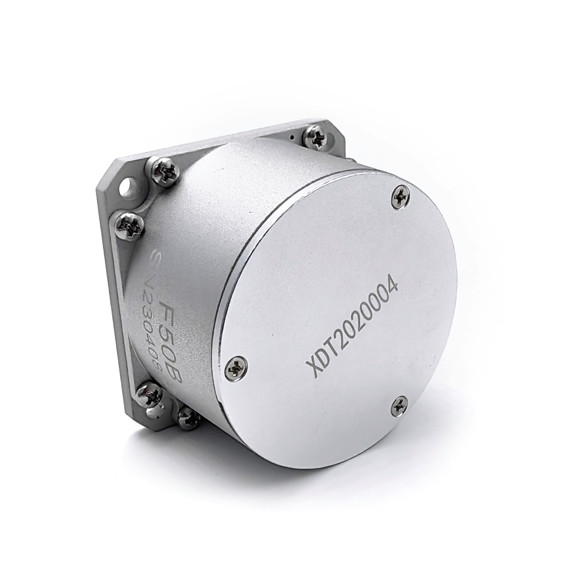

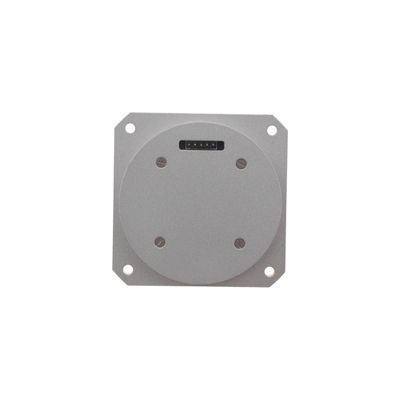

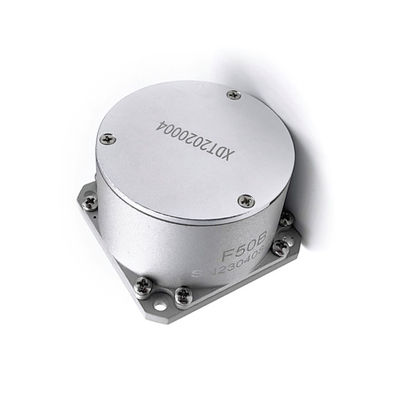

Mini Rs422 Fibra giroscopico Buona non linearità Zero Bias Stabilità

Marchio:	Firepower
Numero di modello:	F50B
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	200/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Intervallo di misurazione:

-300°/s~+300°/s

Ripetibilità zero-bias:

stabilità a parzialità zero:

Larghezza di banda:

> 200 Hz

Tempo di inizializzazione:

<5s>

Modalità di comunicazione:

RS422

Temperatura di esercizio:

-45℃~+60℃

Temperatura di conservazione:

-55℃~+75℃

Imballaggi particolari:

Scatola di Sponge+

Capacità di alimentazione:

200/month

Evidenziare:

buon giroscopio a fibra non lineare

giroscopio a fibra con stabilità a bias zero

rs422 giroscopio a fibra

Descrizione del prodotto

Mini giroscopio in fibra ottica RS422 con eccellente non linearità e stabilità dello zero

Specifiche chiave

Attributo	Valore
Campo di misura	-300°/s ~ +300°/s
Ripetibilità dello zero	≤0.3°/h
Stabilità dello zero	≤0.2°/h
Larghezza di banda	>200Hz
Tempo di inizializzazione	<5S
Modalità di comunicazione	RS422
Temperatura di esercizio	-45℃～+60℃
Temperatura di stoccaggio	-55℃～+75℃

Interfaccia elettrica

Modello presa giroscopio: J30-15ZK

Linea di collegamento: linea AFR da 0,12 mm, lunghezza 250 mm

Numero pin	Definizione	Descrizione
1,9	T+	Uscita porta seriale RS422 +
2,10	T-	Uscita porta seriale RS422-
4,5	＋5VA	Alimentazione analogica +5V
6,7	AGND	Massa di alimentazione analogica
8,15	－5VA	Alimentazione analogica -5V
12,13	VCC	Alimentazione digitale +5/+3.3V
11,14	GND	Massa di alimentazione digitale

Requisiti di alimentazione

+5VA: +5V ±5%, 0.4A (picco transitorio ~1.5A), ripple <50mV
-5VA: -5V ±5%, 100mA, ripple <50mV
VCC: +5V ±10% o +3.3V ±10%

Nota: GND e AGND non devono essere collegati all'alloggiamento del giroscopio.

Specifiche di prestazione

Fattore di scala

Non linearità a temperatura ambiente: <100 ppm
Ripetibilità del fattore di scala: <100 ppm (1σ)

Stabilità dello zero

F50A: <0.1°/H (1σ) Risultato del test di 10s liscio 1H
F50B: <0.2°/H (1σ) Risultato del test di 10s liscio 1H

Ripetibilità dello zero

F50A: <0.2°/H (1σ) Calcolo di 6 dati di test
F50B: <0.3°/H (1σ) Calcolo di 6 dati di test
Intervallo di funzionamento a temperatura completa:
- F50A: <0.5°/H (differenza estrema di temperatura completa)
- F50B: <0.6°/H (differenza limite di temperatura completa)

Metriche di prestazione aggiuntive

Camminata casuale: <0.02°/√h
Larghezza di banda: >200Hz
Tempo di inizializzazione: <5S
Gamma dinamica: ±300°/s

Specifiche ambientali

Temperatura di esercizio: -45℃～+60℃
Temperatura di stoccaggio: -55℃～+75℃
Impatto: 100g (11 ms), 3 volte in 3 direzioni. Variazione media della deviazione zero ≤0.5°/H
Vibrazione: 3 minuti per direzione. Variazione media della deviazione zero ≤0.5°/H durante il test

Protocollo di comunicazione

Interfaccia di comunicazione seriale RS-422 standard con protocollo regolabile.
