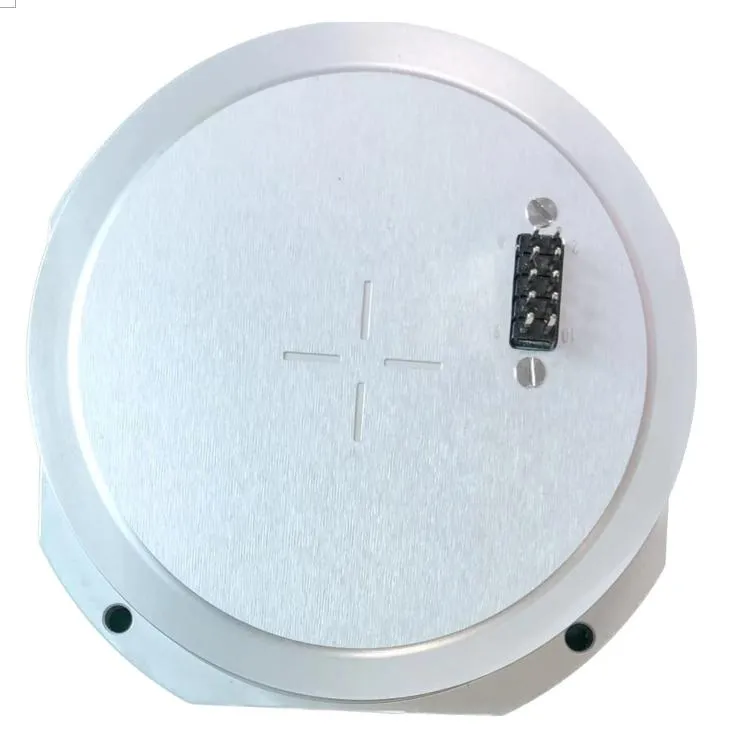

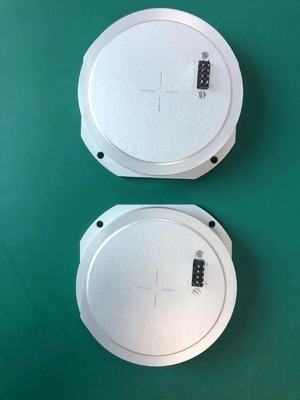

Giroscopio a fibra ottica integrato micro-nano ad alta precisione FOG con stabilità di bias zero ≤ 0,8°/h 10s

Marchio:	Firepower
Numero di modello:	MFOG-910A
MOQ:	1pc
prezzo:	Negoziabile
Condizioni di pagamento:	L/C,T/T
Capacità di approvvigionamento:	500 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

Intervallo di misura:

-240~+240°/s

stabilità di bias zero:

≤ 0,8°/h ((10s, 1

Ripetibilità di pregiudizio zero:

≤ 0,8°/h

Coefficiente di camminata casuale:

≤ 0,02°/√h

Fattore di scala:

47±5

Ora di inizio:

≤ 2 s

Larghezza di banda:

≥ 300 Hz

Fornitore di energia:

5±0.25, ± 12

Potenza:

≤1W

Temperatura di funzionamento:

-45°C - +70°C

Temperatura di conservazione:

-55~+85°C

Vibrazione:

20~2000Hz, 0,04 g2/Hz

Impatto:

30 g, 11 ms

Modalità di uscita:

Tensione analogica

Collegamento:

pin/pad di saldatura

Dimensioni generali:

82 mm*82 mm*19,5 mm

Imballaggi particolari:

spugna e scatola

Capacità di alimentazione:

500 pezzi al mese

Evidenziare:

Giroscopio a fibra ottica di alta precisione

Giroscopio integrato in fibra ottica micro-nano

Giroscopio a fibra ottica con stabilità di bias zero

Descrizione del prodotto

Specifiche

No.	Articoli	Valore
1	Intervallo (°/s)	±240
2	Fattore di scala(mV/o/s)	47±5
3	Non linearità del fattore di scala (ppm)	≤1000
4	Stabilità del bias (10s,1σ, °/h)	≤0.8
5	Ripetibilità del bias (1σ,o/h)	≤0.8
6	Larghezza di banda a 3dB (Hz)	≥1000
7	Camminata casuale(o/√h)	≤0.02
8	Alimentazione (V)	5+0.25 +12
9	Consumo energetico (W)	≤1.5
10	Impatto (g)	≥1500
11	Accelerazione (g)	≥70
12	Anni di vita utile (Valutazione computazionale)	≥15
13	MTBF (Valutazione computazionale)	≥100000

Giroscopio a fibra ottica integrato micro-nano ad alta precisione FOG con stabilità di bias zero ≤ 0,8°/h 10s 0
1 Introduzione
1.1 Panoramica del prodotto
Il giroscopio in fibra MFOG-910 (di seguito denominato questo prodotto) è un sensore di velocità angolare che integra luce, meccanica ed elettronica. Basato sull'effetto Sagnac, integra una varietà di dispositivi in fibra micro-nano altamente affidabili per raggiungere il processo di rilevamento rilevando, elaborando e retroazionando la differenza di fase generata da due fasci di luce che si propagano in direzione opposta. Questo prodotto realizza una misurazione della velocità di rotazione ultra-elevata attraverso la riprogettazione dell'ottica, del supporto strutturale e degli algoritmi di controllo.
Questo prodotto è composto principalmente da componenti del percorso ottico, componenti del circuito e componenti strutturali. Ha le caratteristiche di struttura semplice, assenza di parti in movimento, assenza di parti soggette a usura, resistenza agli urti, avvio rapido, dimensioni ridotte, leggerezza e alta affidabilità. Può essere applicato al controllo e alla misurazione dei vettori di movimento.
1.2 Composizione
Il prodotto è composto principalmente dai seguenti componenti:
a) componenti del percorso ottico;
b) Scheda circuitale di rilevamento e controllo del segnale;
c) Scheletro dell'anello in fibra ottica, guscio e altre parti strutturali;

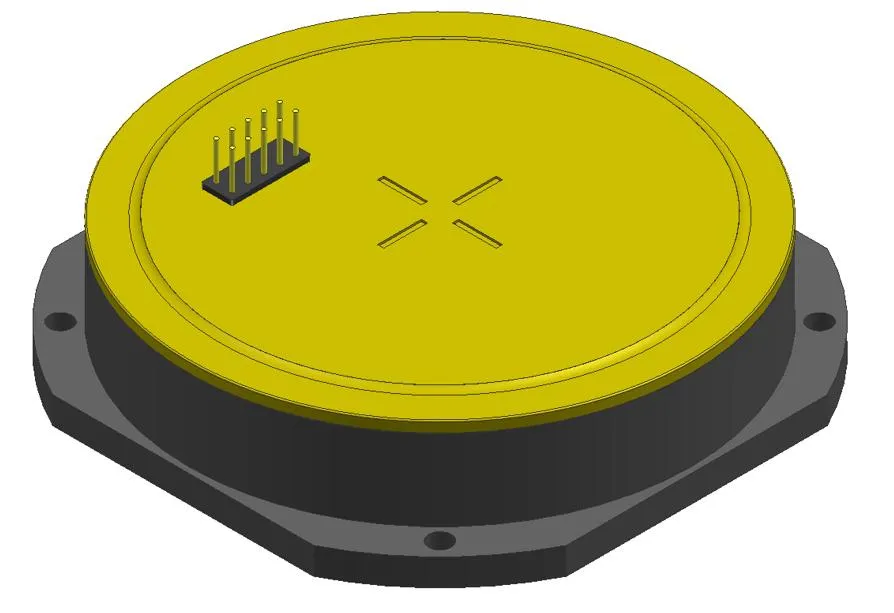

1.3 Dimensioni
82mm×82mm×19.5mm(escluso il connettore).

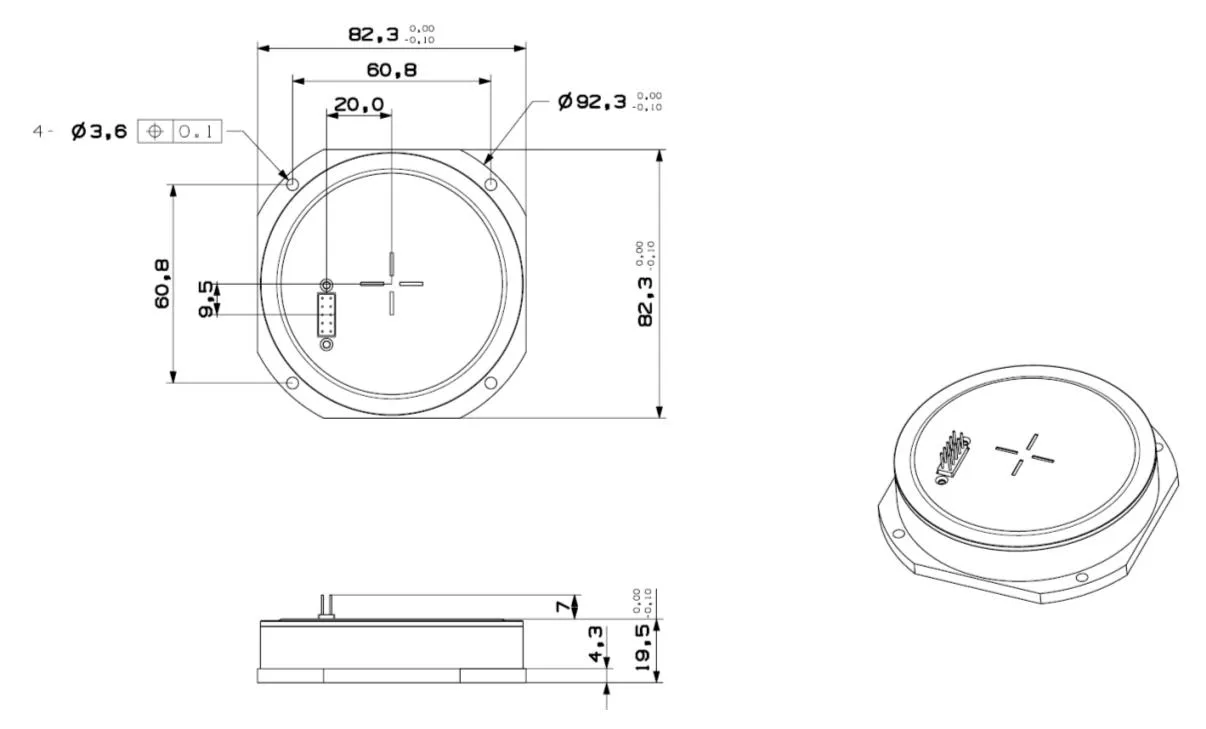

Dimensioni

Interfaccia elettrica

No.	Definizione	Osservazione
1	5V	Il consumo energetico è inferiore a 1W
2	12V
3	Uscita	Uscita differenziale con AGND
4	-12V
5	AGND	GND analogico
6	GND
7	nulla
8	GND	GND di alimentazione
9	TS	Segnale del sensore di temperatura TMP Relazioni di conversione T=(TS-750)/10+25 L'unità è mV, T è la temperatura in gradi Celsius

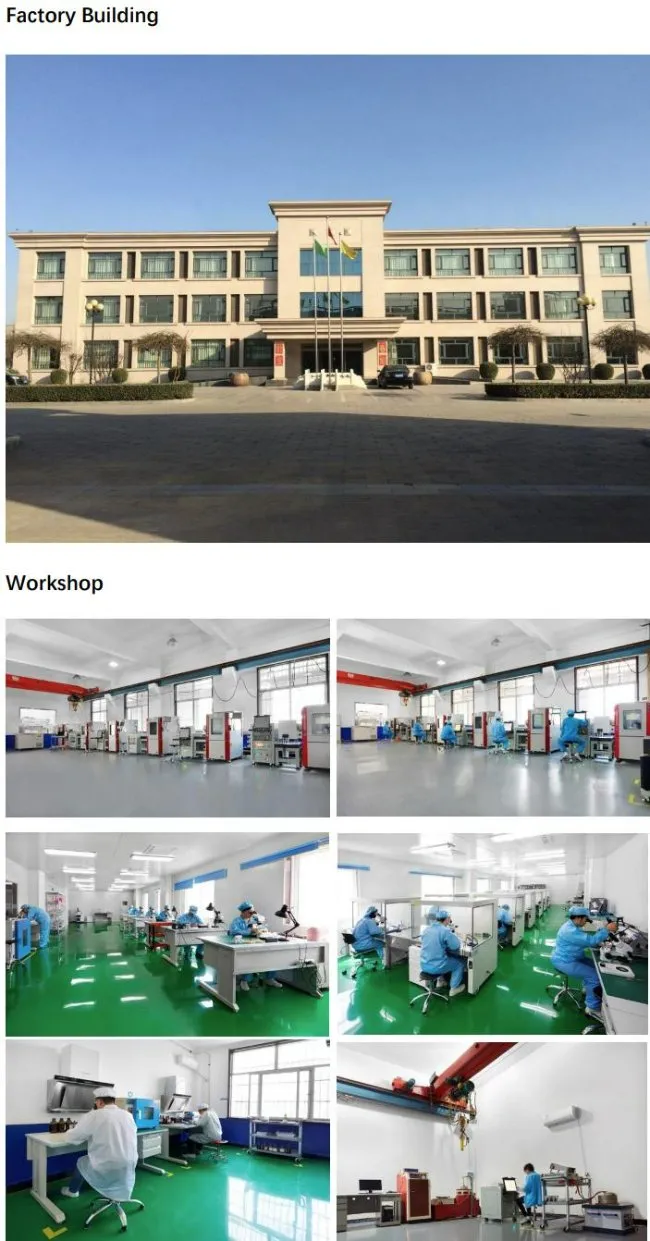

Azienda e produzione
