Magnetometro astuto giroscopico di Digital per la direzione magnetica di intensità di campo di incidente

un magnetometro digitale astuto giroscopico individuare la forza e la direzione di un campo magnetico di incidente

PRODUZIONE

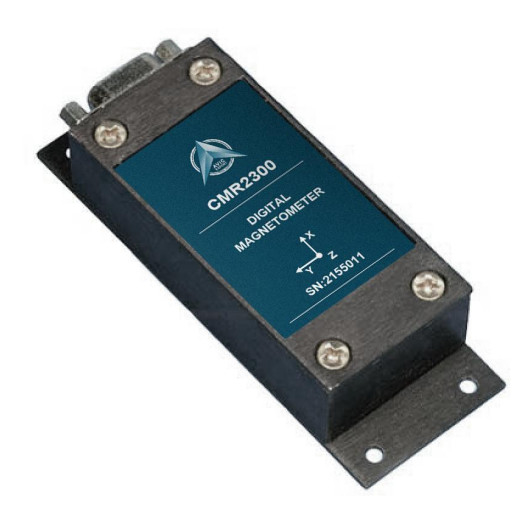

Il AVIC CMR2300 è un magnetometro digitale astuto giroscopico per individuare la forza e la direzione di un campo magnetico di incidente. I tre dei sensori magnetoresistenti di AVIC sono orientati nelle direzioni ortogonali per misurare componenti del vettore di X, di Y e di Z di un campo magnetico. Queste uscite del sensore sono convertite in valori digitali di 16 bit per mezzo di un convertitore interno di A/D di delta-sigma. A bordo depositi di EEPROM la configurazione del magnetometro per l'operazione coerente. Il emissione dei dati è RS-232 pieno duplex di serie o RS-485 in semiduplex con i 9600 o 19.200 tassi di dati. Una versione del corredo dello sviluppo RS-232 è disponibile che comprende un programma della dimostrazione delle finestre, un cavo di interfaccia, un adattatore di CA e una valigia compatibili.

▶CARATTERISTICA PRINCIPALE

• Alta precisione sopra gauss ±1, <0>

• Gamma di gauss ±2, <70>

• Giroscopico (X, Y, Z) uscite di Digital

• 10 - 154 campioni al secondo, selezionabile

• Interfacce di dati di serie RS-232 o RS-485

• PWB o opzioni di alluminio di recinzione

• 6-15 interfaccia non regolata dell'alimentazione elettrica di CC di volt

▶APPLICAZIONE • Riferimento di atteggiamento

• Fare il giro & navigazione

• Traffico e rilevazione del veicolo

• Rilevazione di anomalia

• Strumentazione del laboratorio

• Sistema di sicurezza

Dimensione e PIEDINATURA del PWB

Numero di ordinazione d'ORDINAZIONE di INFORMATIOIN:

Prodotti CMR2300-D00-232: PWB soltanto (nessuna recinzione), ingresso/uscita RS-232

CMR2300-D00-485: PWB soltanto (nessuna recinzione), ingresso/uscita RS-485

CMR2300-D20-232: Recinzione della Vampata-base, ingresso/uscita RS-232

CMR2300-D20-485: Recinzione della Vampata-base, ingresso/uscita RS-485

CMR2300-D21-232: Recinzione della Esteso-base, ingresso/uscita RS-232

CMR2300-D21-485: Recinzione della Esteso-base, ingresso/uscita RS-485

CMR2300-D20-232-DEMO: Demo Kit, recinzione della Vampata-base, ingresso/uscita RS-232

CMR2300-D21-232-DEMO: Demo Kit, recinzione della Esteso-base, RS-232 I
