Metro magnetico di alta risoluzione, uscita giroscopica del magnetometro RS232 RS485 Digital

Magnetometro ad alta risoluzione a tre assi RS232 RS485 Sensore di campo magnetico di uscita digitale

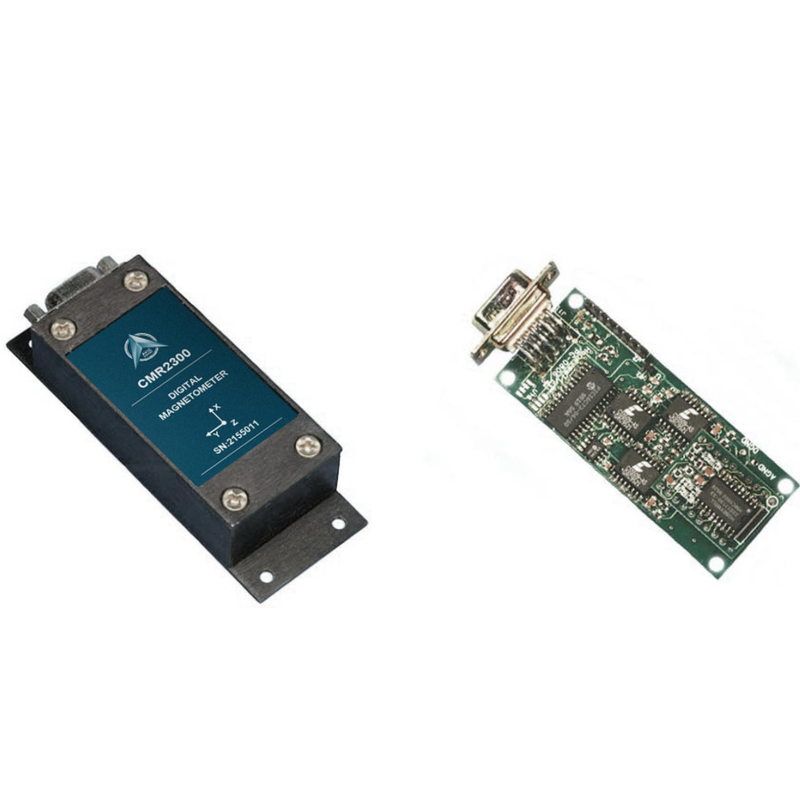

▶ Figura principale

• Alta precisione oltre ± 1 gauss, < 0,5% a scala completa

• Intervallo di ± 2 gauss, < 70 μgauss Risoluzione

• Fonti di uscita digitali a tre assi (X, Y, Z)

• 10 a 154 campioni al secondo, selezionabili

• Interfacce di dati seriali RS-232 o RS-485

• Opzioni di contenitori in PCB o in alluminio

• Interfaccia di alimentazione non regolamentata DC da 6 a 15 volt

▶ PRODUZIONE Il CMR2300 è un magnetometro digitale intelligente a tre assi per rilevare la forza e la direzione di un campo magnetico incidente.I tre sensori magneto-resistivi sono orientati in direzioni ortogonali per misurare la XQuesti sensori vengono convertiti in valori digitali a 16 bit utilizzando un convertitore A/D delta-sigma interno.Un EEPROM di bordo memorizza la configurazione del magnetometro per un funzionamento costante. L'uscita dei dati è seriale full-duplex RS-232 o half-duplex RS-485 con velocità di dati 9600 o 19.200. È disponibile una versione del kit di sviluppo RS-232 che include un programma demo compatibile con Windows,cavo di interfaccia, adattatore di corrente alternata e custodia.

Specificità

Dimensione del PCB e PINOUT

Informazioni sugli ordini Numero d' ordine:

Prodotti CMR2300-D00-232: solo PCB (senza involucro), RS-232 I/O

CMR2300-D00-485: solo PCB (senza involucro), RS-485 I/O

CMR2300-D20-232:Flush-Base Enclosure, RS-232 I/O

CMR2300-D20-485:Flush-Base Enclosure, RS-485 I/O

CMR2300-D21-232:Cabina a base estesa, RS-232 I/O

CMR2300-D21-485:Contenitore a base estesa, RS-485 I/O

CMR2300-D20-232-DEMO:Demo Kit, confezionamento della base, RS-232 I/O

CMR2300-D21-232-DEMO:Demo Kit, confezione a base estesa, RS-232 I/
