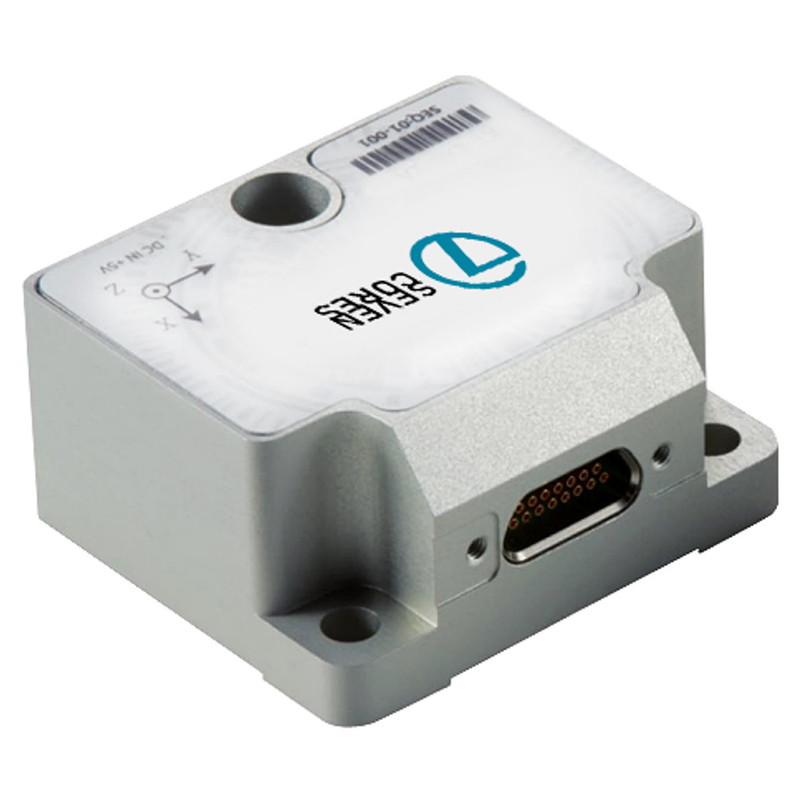

L'unità inerziale della misura di rendimento elevato sostituisce la girobussola pura di asse di STIM210 IMU 3

Il sensore inerziale dell'unità della misura di rendimento elevato IMU3 sostituisce l'accelerometro puro di asse della girobussola 3 di asse di STIM210 IMU 3

La micro assemblea del giroscopio è composta di giroscopio giroscopico, di sensore di temperatura, di bordo di elaborazione dei segnali, di struttura e di software necessario ed è utilizzata per la misurazione della velocità angolare due-asse/giroscopica di un trasportatore e la produzione dei tre dati di velocità angolare sottoposti alla compensazione di errore (compensazione di temperatura compresa, compensazione di angolo di cattivo allineamento dell'installazione, compensazione non lineare e simili) attraverso una porta seriale RS-422 secondo un protocollo di comunicazione acconsentito.

1.1.1 specifiche del giroscopio

1. Campo di misura: ± 400 °/s
2. stabilità di Zero-polarizzazione (@ varianza di Allan): ≤ 1 °/H
3. stabilità di Zero-polarizzazione (1s liscio, 1σ, temperatura ambiente): ≤ 10 °/H
4. Errore sistematico zero all'interno della gamma di temperature completa: ≤ 20 °/H
5. Passeggiata aleatoria: ≤ 0,2 °/√ H
6. ripetibilità di Zero-polarizzazione: ≤10°/h
7. Sensibilità diagonale zero di accelerazione: ≤ 1 °/H/G
8. Risoluzione: ≤ 0,001 °/s
9. Non linearità di fattore di scala: ≤ 100ppm
10. Ripetibilità del fattore di scala: ≤ 100ppm
11. Collegarsi: ≤ 0,1%
12. Larghezza di banda: ≤250Hz
13. Peso: (52 ± 5) G

1.1.2 requisiti dell'alimentazione elettrica

1. Tensione di rifornimento: (+ 5 ± 0,5) V (CC);
2. Corrente dell'alimentazione elettrica: attività in corso < 0="">

1.1.3 adattabilità ambientale

1. Temperatura di lavoro: (- ℃ 45 ~ di 85)
2. Temperatura di stoccaggio: (- ℃ 55 ~ di 105)
3. Vibrazione: 10 ~ 2000Hz, 6.06g
4. Impatto: 5000 G, 0.1ms

Disegno di profilo di micro giroscopio

Dimensione
