Misura mobile del sistema di navigazione inerziale integrato in fibra ottica a circuito chiuso

Name: Misura mobile del sistema di navigazione inerziale integrato in fibra ottica a circuito chiuso
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300F
Price: 5,000.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	GI300F
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE ROHS

Prodotto:

NEBBIA INS

Precisione della rotta:

0.1°

Precisione dell'atteggiamento:

0,02°（RMS）

Gamma del giroscopio:

±400°/sec

stabilità di bias zero:

≤100µg

Gamma dell'accelerometro:

±20 g

Imballaggi particolari:

sponge+carton

Capacità di alimentazione:

500/month

Evidenziare:

Sistema di navigazione inerziale a circuito chiuso

sistema di navigazione inerziale FOG INS

sistema di navigazione inerziale ad alta precisione

Descrizione del prodotto

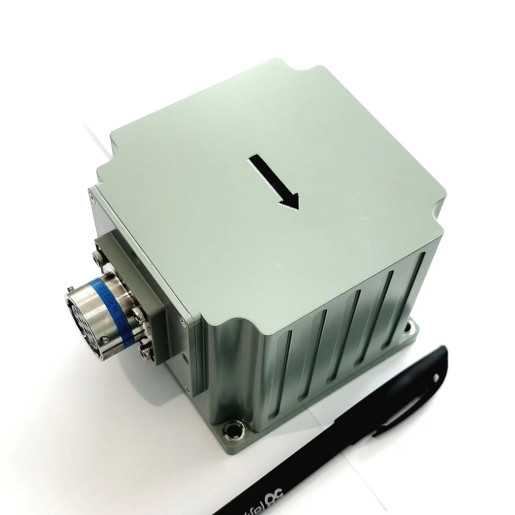

Sistema di navigazione integrato a fibra ottica a ciclo chiuso, sistemi di misurazione mobili ad alta precisione

Il sistema di navigazione integrato in fibra ottica GI300F-INS si basa su un giroscopio e un accelerometro a fibra ottica a circuito chiuso con prestazioni ad alto costo,e realizzato attraverso un algoritmo di calcolo di fusione e navigazione multi-sensore, che soddisfa i requisiti di misurazione precisa delle informazioni sull'atteggiamento, sulla direzione e sulla posizione nei campi di applicazione dei sistemi mobili di misurazione di media e alta precisione,UAV di medie e grandi dimensioni, ecc.

Progetto	Condizioni di prova	Indicatori
Precisione di posizionamento	GNSS esterno valido, punto singolo	Migliore precisione di posizionamento satellitare esterno
	GNSS esterno Valido, RTK	Migliore precisione di posizionamento satellitare esterno
	Tenuta della posizione orizzontale a pura inerzia1	80m/5min ((CEP) 500m/10min ((CEP) 1.5nm/30min ((CEP)
	Mantenere la posizione orizzontale della combinazione di velocità	00,8 nm/30 min (CEP)
Precisione della rotta	Antenna singola (RMS)	0.1°3
	Antenna doppia (RMS)	0.2 °/L (L = lunghezza di riferimento) (RMS)
	Mantenimento della rotta (RMS)	0.2°/30min ((RMS),00,5°/h
	Precisione di ricerca del nord (RMS)	0.2 ° SecL, allineamento a doppia posizione per 15 min. 1.0 ° SecL, allineamento in posizione singola 5-10 min
Accuratezza dell'atteggiamento	GNSS valido	0.02° ((RMS)
Accuratezza dell'atteggiamento	Mantenimento dell'atteggiamento (fallimento del GNSS)	0.2°/30min ((RMS),0.5°/h ((RMS)
Accuratezza della velocità	GNSS valido, singolo punto L1/L2	0.1m/s ((RMS)
Giroscopio	Intervallo di misura	± 400°/s
Giroscopio	Stabilità di bias zero	≤ 0,3°/h
Accelerometro	Intervallo di misura	± 20 g
Accelerometro	Stabilità di bias zero	≤ 100 μg
Dimensioni fisiche e caratteristiche elettriche	Voltaggio	9-36V di corrente continua
	Consumo di energia	≤ 12W (stato stazionario)
	Interfaccia	2 canali RS232, 1 canali RS422, 1 canali PPS (livello LVTTL/422)
	Dimensione	92.0 mm × 92,0 mm × 81,0 mm (L, W, H)
	Peso	≤ 1,2 kg
Caratteristiche ambientali	Temperatura di funzionamento	-40°C~+60°C
	Temperatura di conservazione	-45°C~+70°C
	Vibrazione	5 ~ 2000Hz, 6,06 G (con ammortizzatore)
	Impatto	30 g, 11 ms (con shock)
	Durata di vita	> 15 anni
	Tempo di lavoro continuo	> 24 ore
Limite di altezza ≤ 5000 m
limite di velocità ≤ 500 m/s
Nota: L'allineamento è valido; Per l'uso in volo, prima della combinazione di velocità è prevista una manovra di svolta, e la prova prende come esempio la velocità di volo di 150 km/h; Le condizioni di bordo devono essere mobili;

Dimensione:
