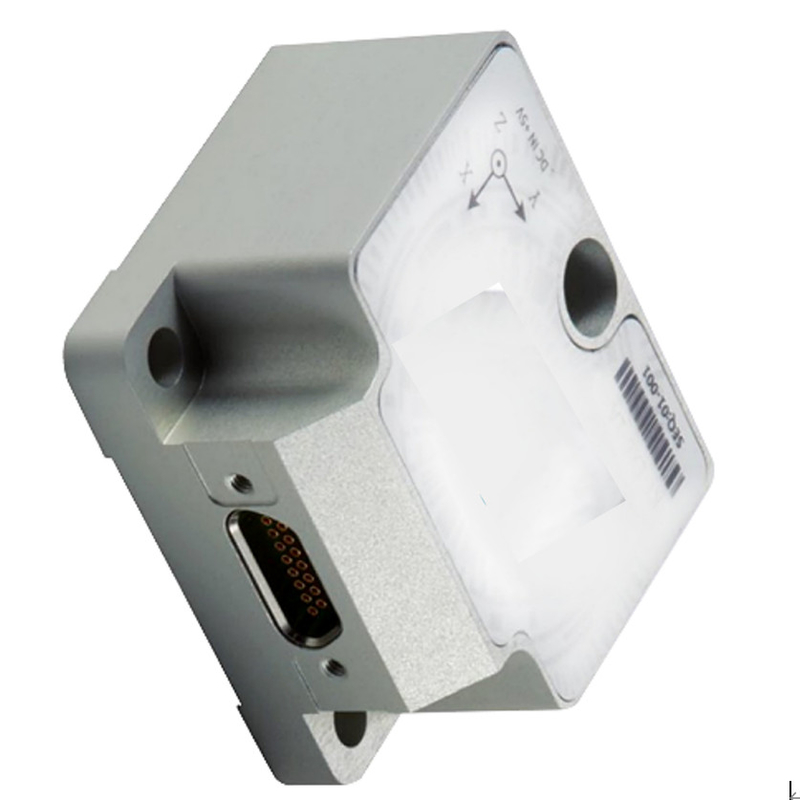

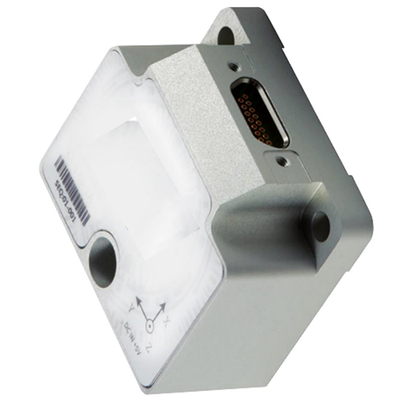

Sensore analogico IMU STIM210, micro giroscopio di alta precisione di polarizzazione bassa RS422

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE ROHS

Nome del prodotto:

IMU puro

campo di misurazione del giroscopio:

±400°/sec

stabilità a parzialità zero:

≤ 10 °/H

Passeggiata casuale:

≤ 0,2 °/√ H

Sensibilità di accelerazione di polarizzazione zero:

≤ 1 °/H/G

Larghezza di banda:

≤250Hz

Evidenziare:

Descrizione del prodotto

Sensore IMU analogico STIM210 Combinazione di microgiroscopio Sensore IMU RS422 Bassa polarizzazione Elevata precisione

1.1.1 Specifiche del giroscopio

Campo di misura: ± 400 °/s
Stabilità zero-bias (@ varianza Allan): ≤ 1 °/H
Stabilità zero-bias (1s liscio, 1σ, temperatura ambiente): ≤ 10 °/H
Errore di polarizzazione zero all'interno dell'intero intervallo di temperatura: ≤ 20 °/H
Camminata casuale: ≤ 0,2 °/√ H
Ripetibilità zero bias: ≤10°/h
Sensibilità all'accelerazione con polarizzazione zero: ≤ 1 °/H/G
Risoluzione: ≤ 0,001 °/s
Non linearità del fattore di scala: ≤ 100 ppm
Ripetibilità del fattore di scala: ≤ 100ppm
Accoppiamento incrociato: ≤ 0,1%
Larghezza di banda: ≤250Hz
Peso: (52 ± 5) G

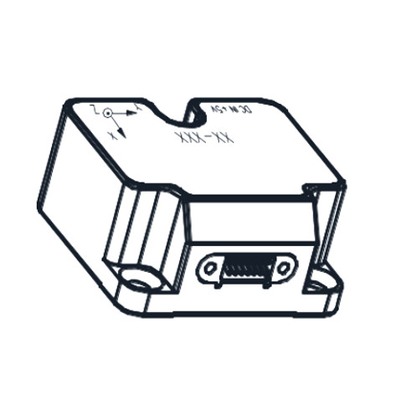

Schema di micro giroscopio

Sensore analogico IMU STIM210, micro giroscopio di alta precisione di polarizzazione bassa RS422 0

Numero di nodo	Definizione del nodo	Tipo	Spiegare
1	GND	LA FORNITURA	Messa a terra(4)
2	ExtTrig	INGRESSO	Sorgente trigger esterna(3)
3	VSUP	LA FORNITURA	Positivo dell'alimentazione del prodotto, alimentazione regolata DC + 5V
4	TxD+	PRODUZIONE	Terminale positivo dell'interfaccia di uscita del prodotto RS422
5	TxD-	PRODUZIONE	Terminale negativo dell'interfaccia di uscita RS422 del prodotto
6	TELAIO	TELAIO	Prodotto meccanicamente isolato dalla terra dell'alimentazione
7	GND	INGRESSO	Segnale di terra(4)
8	NRST	INGRESSO	Segnale di reset(2)
9	RxD-	INGRESSO	Terminale negativo dell'interfaccia di ricezione RS422 del prodotto
10	DxD+	INGRESSO	Terminale positivo dell'interfaccia di ricezione RS422 del prodotto
