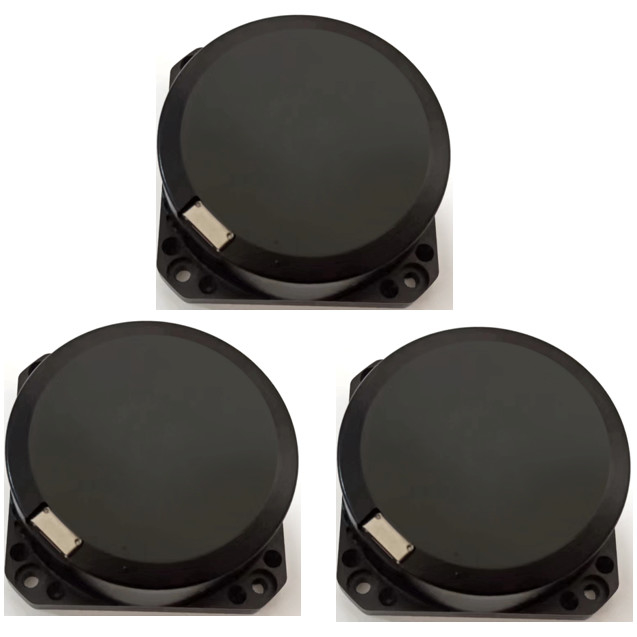

Rate Sensor angolare inerziale, giroscopio ottico di effetto di Sagnac del ciclo chiuso

Marchio:	Firepower
Numero di modello:	F98B
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	200/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Dimensione:

98×98×35mm

Ora di inizio:

min ≤3

stabilità di bias zero:

≤0,02°/ora

Ripetibilità zero-bias:

≤0,02°/ora

Coefficiente di passeggiata casuale:

≤0.001º/h1/2

Non linearità del fattore di scala:

≤20 ppm

Imballaggi particolari:

Scatola di Sponge+

Capacità di alimentazione:

200/mese

Evidenziare:

Effetto Rate Sensor angolare di Sagnac

sensore della girobussola 20ppm

Giroscopio ottico di effetto di Sagnac

Descrizione del prodotto

Sensore a circuito chiuso della girobussola del giroscopio angolare inerziale di Rate Sensor Optical Sagnac Effect

Questo prodotto è un sensore inerziale di velocità angolare basato sull'effetto ottico di Sagnac, che è usato per misurare la velocità angolare del trasportatore lungo l'asse sensibile del prodotto. Una velocità angolare che percepisce l'unità del prodotto è un anello di fibra ottica, un circuito di rilevazione a circuito chiuso digitale è utilizzato per l'estrazione della differenza di percorso ottico della luce in senso orario ed in senso antiorario della propagazione causata dalla velocità angolare fisica esterna e percepita dall'anello di fibra ottica e nel frattempo, il segnale di differenza del percorso ottico è convertito in segnale di tensione per risposte a circuito chiuso ed il controllo, di modo che la modulazione e la demodulazione del segnale sono realizzate e lo scopo di rilevazione di segnale di alta precisione di velocità angolare è raggiunto.

Numero di serie	Elemento della prova	Unità	Requisiti tecnici
1	Dimensioni globali	millimetro	98×98×35
2	Tempo di avviamento	min	≤3
3	Stabilità diagonale zero (10 lisciamento di s, 1σ)	º/h	≤0.02
4	ripetibilità di Zero-polarizzazione	º/h	≤0.02
5	Coefficiente della passeggiata aleatoria	º/h1/2	≤0.001
6	Non linearità di fattore di scala	PPM	≤20
7	Ripetibilità di fattore di scala	PPM	≤20
8	Temperatura di funzionamento	℃	-40~+60
9	Temperatura di stoccaggio	℃	-50~+70
10	Gamma dinamica	(°) /s	±300
11	Tensione di rifornimento	V	+5V
12	Consumo di energia dell'equilibrio	W	<4>

Dimensione

Dimensione globale (millimetro): (98 ± 0,1) × DEL × (98 ± 0,1) (35 ± 0,1) (L × DEL × W H);

Dimensione dell'installazione (millimetro): (80 ± 0,1) × (80 ± 0,1) (L × W), × 4 di Φ5.4mm

Rate Sensor angolare inerziale, giroscopio ottico di effetto di Sagnac del ciclo chiuso 0

Interfaccia elettrica del collegamento

Numero del punto	Definizione	Commento
1,9	+5V	Input dell'alimentazione elettrica
2,10	Terra	Terra di potere
5	RXD+	Differenziale della girobussola che ordina e che corregge
13	RXD-	Negazione gating di differenziale della girobussola
6	TXD+	Positivo dell'uscita differenziale della girobussola
14	TXD+	Negazione dell'uscita differenziale della girobussola
3,4,7,8,11,12,15	— —	Riservato
