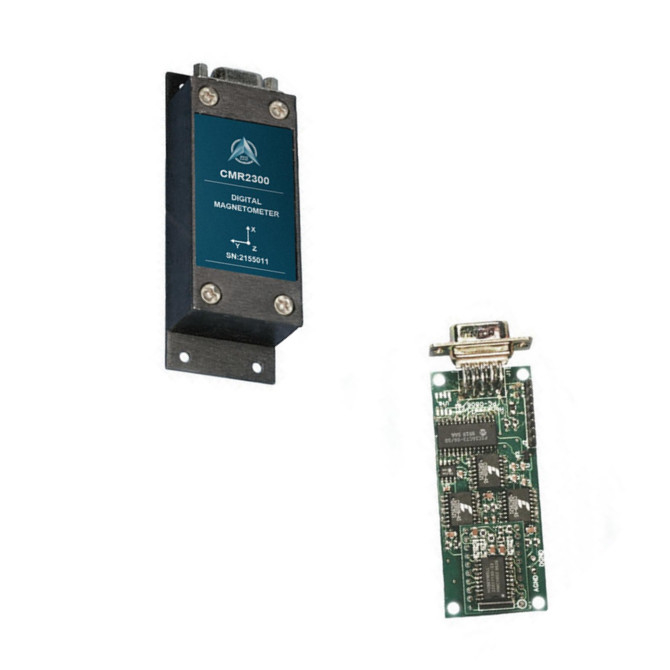

Sensore preciso del magnetometro di Digital, analogo del sensore magnetico di asse HMR2300 3

Name: Sensore preciso del magnetometro di Digital, analogo del sensore magnetico di asse HMR2300 3
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	CMR2300
MOQ:	1
prezzo:	1300~1500
Condizioni di pagamento:	L/C,T/T
Capacità di approvvigionamento:	100 al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Distanza:

+/--2 gauss

Risoluzione:

gauss di 67 m.

Errore di Hysterisis:

0.01%FS

Errore di guadagno:

0.05%FS

sfalsi l'errore:

0.01%FS

Peso:

98g

Imballaggi particolari:

scatola

Capacità di alimentazione:

100 al mese

Evidenziare:

Sensore del magnetometro RS-232

Sensore magnetico di asse HMR2300 3

Cercatore magnetico di nord geografico

Descrizione del prodotto

Analogo magnetico del sensore di asse del sensore 3 di Digital Magnometer del cercatore magnetico preciso di nord geografico HMR2300

▶CARATTERISTICA PRINCIPALE

• Alta precisione sopra gauss ±1, <0>

• Gamma di gauss ±2, <70>

• Giroscopico (X, Y, Z) uscite di Digital

• 10 - 154 campioni al secondo, selezionabile

• Interfacce di dati di serie RS-232 o RS-485

• PWB o opzioni di alluminio di recinzione

• 6-15 interfaccia non regolata dell'alimentazione elettrica di CC di volt

▶APPLICAZIONE • Riferimento di atteggiamento

• Fare il giro & navigazione

• Traffico e rilevazione del veicolo

• Rilevazione di anomalia

• Strumentazione del laboratorio

• Sistema di sicurezza

Specificazione

Caratteristiche	Circostanze	Min	Tipo	Massimo	Unità
Alimentazione elettrica
Tensione di rifornimento	Il Pin 9 ha fornito di rimandi al Pin 5 (terra)	6,5		15	Volt
Rifornimento corrente	Vsupply = 15V. Con S/R= sopra		27	35	mA
Temperatura
Funzionamento	Ambientale	-40		+85	℃
Stoccaggio	Ambientale, imparziale	-55		125	℃
Magnetc Fleld
Gamma	Completo (FS), campo totale applicato	-2		+2	gauss
Risoluzione	Campo applicato per cambiare uscita	67			micro-gauss
Accuratezza	RSS di tutto il ℃ di errors@+25 gauss ±1 gauss ±2		0,01 1	0,52 2	%FS %FS
Errore di Lneariby	Il meglio misura il ℃ diritto di line@+25 gauss ±1 gauss ±2		0,1 1	0,5 2	%FS %FS
Errore di Hysterisis	3 invadere il °℃ di 2gauss@+25 del ±		0,01	0,02	%FS
Errore di ripetibilità	°C di Across+2gauss@+25 di 3 spazzate		0,05	0,10	%FS
Guadagno Enror	Campo applicato per lettura zero		0,05	0,10	%FS
Sfalsi Ermor	Campo applicato per lettura zero		0,01	0,03	%FS
Temperatura Effetto	Coefficiente di guadagno		-600 ±114		PPM «C
Alimentazione elettrica Efiect	From+6 a +15V con un campo applicato da 1 gauss		150		ppm/V
Meccanico
Peso	PWB soltanto PWB e recinzione Non flangiata PWB e recinzione flangiata		28 94 98		grammi
Vibrazione	Funzionamento 5 a 10Hz per 2 ore 10Hz a 2kHz per 30 minuti		10 2,0		millimetro g

Il AVIC CMR2300 è un magnetometro digitale astuto giroscopico per individuare la forza e la direzione di un campo magnetico di incidente. I tre dei sensori magnetoresistenti di AVIC sono orientati nelle direzioni ortogonali per misurare componenti del vettore di X, di Y e di Z di un campo magnetico. Queste uscite del sensore sono convertite in valori digitali di 16 bit per mezzo di un convertitore interno di A/D di delta-sigma. A bordo depositi di EEPROM la configurazione del magnetometro per l'operazione coerente. Il emissione dei dati è RS-232 pieno duplex di serie o RS-485 in semiduplex con i 9600 o 19.200 tassi di dati. Una versione del corredo dello sviluppo RS-232 è disponibile che comprende un programma della dimostrazione delle finestre, un cavo di interfaccia, un adattatore di CA e una valigia compatibili.

Dimensione e PIEDINATURA del PWB

Sensore preciso del magnetometro di Digital, analogo del sensore magnetico di asse HMR2300 3 0

CMR2300 MAGNETOMETRO DIGITALE (1).pdf
