Direzione del sensore direzionale di angolo senza l'intestazione della deviazione della rotta del tester di gauss di precisione della deriva

Name: Direzione del sensore direzionale di angolo senza l'intestazione della deviazione della rotta del tester di gauss di precisione della deriva
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	CMR2300
MOQ:	1
prezzo:	1300~1500
Condizioni di pagamento:	L/C,T/T
Capacità di approvvigionamento:	1000 al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Distanza:

+/--2 gauss

Risoluzione:

gauss di 67 m.

Errore di Hysterisis:

0.01%FS

Errore di guadagno:

0.05%FS

sfalsi l'errore:

0.01%FS

Alimentazione elettrica Efiect:

From+6 a +15V con un campo applicato da 1 gauss

Imballaggi particolari:

scatola

Capacità di alimentazione:

1000 al mese

Evidenziare:

sensore di angolo 15V

Nessun metro di gauss della deriva

Devii dirigendo il metro di gauss

Descrizione del prodotto

Sensore Angolare Direzionale con Gaussmetro di Precisione Senza Deriva Trasduttore di Direzione Yaw

Specifiche

Caratteristiche	Condizioni	Min	Tip	Max	Unità
Alimentazione
Tensione di alimentazione	Pin 9 riferito a Pin 5 (Terra)	6.5		15	Volt
Corrente assorbita	Vsupply = 15V. Con S/R= On		27	35	mA
Temperatura
Operative	Ambiente	-40		+85	℃
Stoccaggio	Ambiente, Non polarizzato	-55		125	℃
Campo Magnetico
Gamma	Scala completa (FS), Campo totale applicato	-2		+2	gauss
Risoluzione	Campo applicato per cambiare l'uscita	67			micro-gauss
Accuratezza	RSS di tutti gli errori @+25℃ ±1 gauss ±2 gauss		0.01 1	0.52 2	%FS %FS
Errore di linearità	Retta di migliore approssimazione @+25℃ ±1 gauss ±2 gauss		0.1 1	0.5 2	%FS %FS
Errore di isteresi	3 scansioni su ±2 gauss @+25°℃		0.01	0.02	%FS
Errore di ripetibilità	3 scansioni su +2 gauss @+25°C		0.05	0.10	%FS
Errore di guadagno	Campo applicato per lettura zero		0.05	0.10	%FS
Errore di offset	Campo applicato per lettura zero		0.01	0.03	%FS
Temperatura Effetto	Coefficiente di guadagno		-600 ±114		ppm/"C
Effetto alimentazione	Da +6 a +15V con campo applicato di 1 gauss		150		ppm/V
Meccanico
Peso	Solo PCB PCB e involucro senza flangia PCB e involucro con flangia		28 94 98		grammi
Vibrazioni	Operative Da 5 a 10Hz per 2 ore Da 10Hz a 2kHz per 30 minuti		10 2.0		mm g

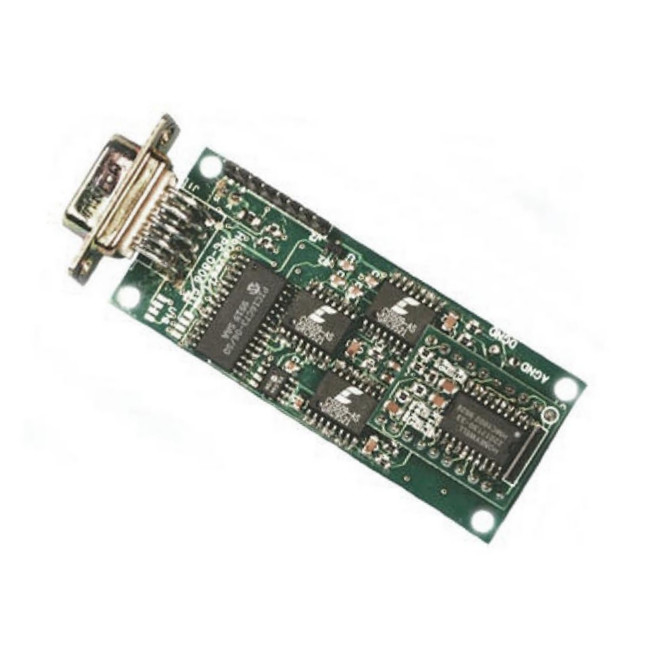

Il CMR2300 è un magnetometro digitale intelligente a tre assi per rilevare l'intensità e la direzione di un campo magnetico incidente. I tre sensori magnetoresistivi di AVIC sono orientati in direzioni ortogonali per misurare le componenti vettoriali X, Y e Z di un campo magnetico. Queste uscite dei sensori vengono convertite in valori digitali a 16 bit utilizzando un convertitore A/D delta-sigma interno. Una EEPROM integrata memorizza la configurazione del magnetometro per un funzionamento coerente. L'uscita dati è seriale full-duplex RS-232 o half-duplex RS-485 con velocità dati di 9600 o 19.200. È disponibile una versione del kit di sviluppo RS-232 che include un programma demo compatibile con Windows, un cavo di interfaccia, un adattatore CA e una custodia per il trasporto.

Dimensioni PCB e PINOUT

Direzione del sensore direzionale di angolo senza l'intestazione della deviazione della rotta del tester di gauss di precisione della deriva 0
