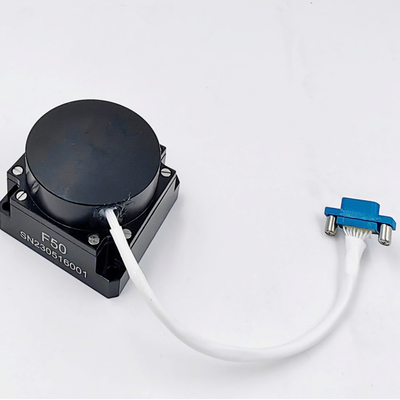

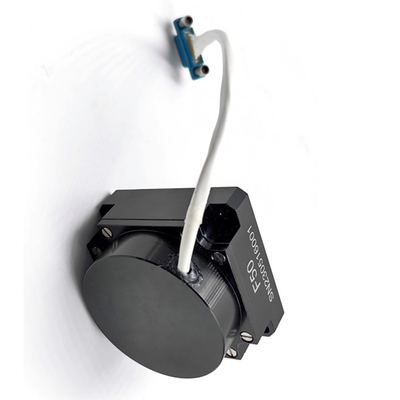

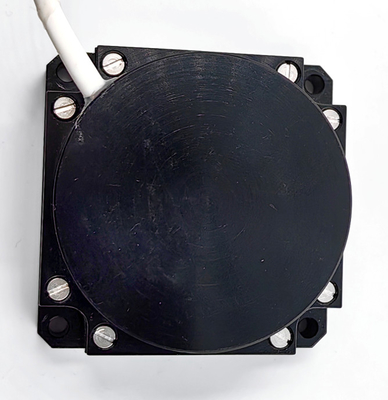

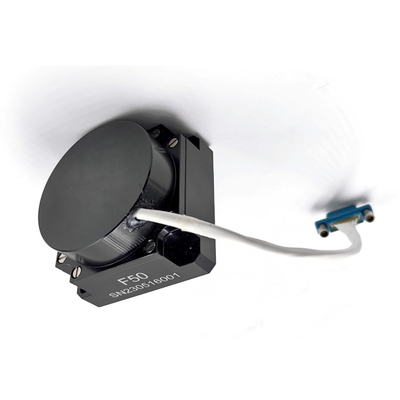

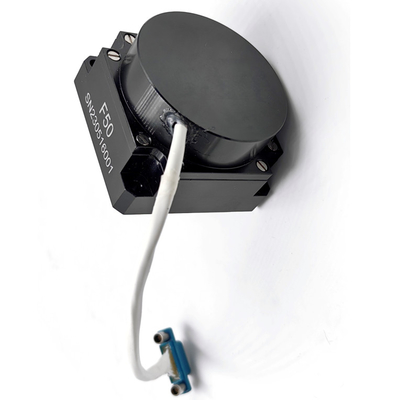

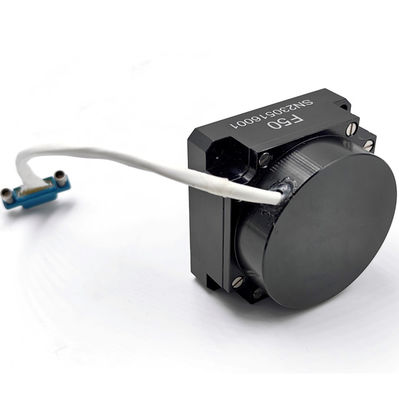

Avvio rapido 0,1°/h Bias Sensore ottico giroscopico Navigation Fog Angular Rate Transducer

Marchio:	Firepower
Numero di modello:	F50A
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	200/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Intervallo di misurazione:

-500°/s~+500°/s

Ripetibilità zero-bias:

<=0.1°/ora

stabilità a parzialità zero:

<=0.1°/ora

Larghezza di banda:

> 200 Hz

Tempo di inizializzazione:

<5s>

Modalità di comunicazione:

RS422

Temperatura di esercizio:

-45℃~+60℃

Temperatura di conservazione:

-55℃~+75℃

Non linearità del fattore di scala:

<50 ppm

Ripetibilità per fattore di scala:

<50 ppm

Tensione di alimentazione:

Imballaggi particolari:

Scatola di Sponge+

Capacità di alimentazione:

200/month

Evidenziare:

giroscopio ottico di avvio rapido

0.1 deg/h giroscopio ottico

giroscopio a fibra di avviamento rapido

Descrizione del prodotto

Sensore giroscopico ottico a polarizzazione di 0,1 gradi/ora per la navigazione e trasduttore di velocità angolare FOG

Specifiche del prodotto

Attributo	Valore
Campo di misura	-500°/s~+500°/s
Ripetibilità di polarizzazione zero	<=0.1°/h
Stabilità di polarizzazione zero	<=0.1°/h
Larghezza di banda	>200Hz
Tempo di inizializzazione	<5S
Modalità di comunicazione	RS422
Temperatura di esercizio	-45℃～+60℃
Temperatura di stoccaggio	-55℃～+75℃
Non linearità del fattore di scala	<50ppm
Ripetibilità del fattore di scala	<50ppm
Tensione di alimentazione	5v

Panoramica del prodotto

Questo prodotto è un sensore di velocità angolare inerziale basato sull'effetto ottico Sagnac, utilizzato per misurare la velocità angolare del vettore lungo l'asse sensibile del prodotto. L'unità di rilevamento della velocità angolare del prodotto è un anello in fibra ottica, viene adottato un circuito di rilevamento digitale a circuito chiuso per estrarre la differenza di percorso ottico della luce di propagazione in senso orario e antiorario causata dalla velocità angolare fisica esterna, che viene rilevata dall'anello in fibra ottica e, nel frattempo, un segnale di tensione convertito da un segnale di differenza di percorso ottico è soggetto a feedback e controllo a circuito chiuso, in modo che la modulazione e la demodulazione del segnale siano realizzate e lo scopo del rilevamento del segnale di velocità angolare sia raggiunto.

Questo prodotto è composto da un'unità di rilevamento della velocità angolare ottica e da un'unità di rilevamento del segnale, che fornisce informazioni sull'incremento angolare a un asse e informazioni sulla temperatura interna. I prodotti sono adatti principalmente per applicazioni come sistemi di navigazione inerziale di media precisione, sistemi di posizionamento e orientamento e sistemi di stabilizzazione servo.

Parametri tecnici

Parametro	Unità	Specifiche
Dimensioni complessive	mm	50×50×32
Tempo di avvio	s	5
Stabilità di polarizzazione zero (10s liscio)	(°)/h	≤0.1
Ripetibilità di polarizzazione zero	(°)/h	≤0.1
Coefficiente di camminata casuale	(º)/h1/2	≤0.01
Non linearità del fattore di scala	ppm	≤50
Ripetibilità del fattore di scala	ppm	≤50
Temperatura di esercizio	℃	-40~+70
Temperatura di stoccaggio	℃	-50~+70
Gamma dinamica	(°)/s	±500
Tensione di alimentazione	V	+5V
Consumo energetico a regime stazionario (temperatura completa)	W	<4
Larghezza di banda	Hz	≥200

Componenti del prodotto

L'unità del percorso ottico comprende una sorgente luminosa SLD, un anello in fibra ottica, un modulatore di fase ottica integrato, un accoppiatore in fibra ottica e un rilevatore ottico
L'unità del circuito comprende un circuito di pilotaggio della sorgente luminosa e una scheda del circuito del segnale di rilevamento e controllo
Parti strutturali del giroscopio

Dimensione complessiva (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H)

Dimensione di installazione (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4

Precauzioni importanti

Evitare frequenti operazioni di accensione/spegnimento per prevenire il degrado delle prestazioni e la riduzione della durata utile
Controllare il sistema di alimentazione prima dell'accensione per garantire l'assenza di cortocircuiti tra i punti elettrici o tra l'involucro del giroscopio e i punti elettrici
Consultare il produttore per qualsiasi operazione anomala - lo smontaggio o la riparazione non autorizzati sono vietati
Maneggiare con cura durante l'uso e il trasporto in quanto si tratta di uno strumento di precisione
Assicurare il corretto collegamento delle linee di segnale di ingresso/uscita e delle linee di alimentazione
Implementare misure antistatiche durante la manipolazione del prodotto
Mantenere l'intensità del campo magnetico circostante al di sotto di 1 Gs
