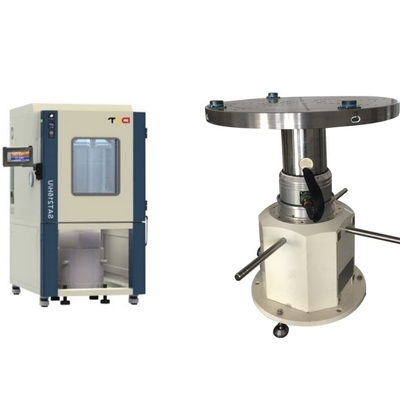

Tavola di simulazione di velocità di movimento a singolo asse di precisione con scatola di temperatura per le misurazioni inerziali

Tavola di simulazione di velocità di movimento a singolo asse di precisione con scatola di temperatura per le misurazioni inerziali

Principali indicatori tecnici

1. Tavola superiore del corpo meccanico del tavolo

1 Materiale per la tavola: acciaio inossidabile

2 Peso massimo di carico della tavola: 30 kg

3 Dimensioni del tavolo: Φ 320 mm

4 Piattazza del tavolo: 0,02 mm

5 Rifiuto della faccia di fine del tavolo: 0,05 mm

6 foro di vite di montaggio sul tavolo: 25 mm (forma radiale, 5 fori × 8 linee uniformemente distribuite)

7Licca di flusso magnetico: inferiore a 1 mT

2. Precisione di rotazione dell'albero: ± 3 ′′

3. Intervallo di posizione angolare: 0,0000 ° ~ ± 359,9999 °

4. Precisione della posizione angolare: ± 3 ′′

5Risoluzione angolare 0,0001 °

6. Intervallo di velocità angolare 0,001 °/s ~ 1000 °/s

7Precisione angolare e stabilità angolare

1 ω < 1 °/s 5 × 10^-3(1 ° media)

2 1 °/s < ω < 10 °/s 5 × 10^{- 4}(10 ° media)

3 10 °/s < ω 5 × 10^{- 5}(360 ° media)

8. gamma di accelerazione angolare: 1 °/s²~ 100 °/s²(di default iniziale: 10 °/s)

9Accelerazione angolare massima 300 °/s²

10. Intervallo di oscillazione: 0 ° ~ ± 45 °

11. Ciclo di oscillazione: 2S ~ 20s

12Larghezza di banda del sistema di controllo: 10 Hz (-3 dB)

13. Affidabilità

1 Tempo di lavoro continuo: 48 ore

2 Tempo medio tra i guasti 2000h

14L'anello di scivolo adotta 30 anelli, tra cui anelli 2A/20 (filo blindato a coppia contorta) e anelli 3A/10 (filo non blindato).

15Sistema di scatola di controllo della temperatura (facoltativo)

1 La dimensione della cavità di lavoro non deve essere inferiore a W500mm × H500mm × D500mm

2 Intervallo di regolazione della temperatura: -45 °C ~ 85 °C

3 Precisione di controllo della temperatura: ± 1 °C

4 Velocità di riscaldamento e raffreddamento: ± 2 °C/min (media per l'intero processo)

16Il computer del giradischi ha la capacità di memorizzare i dati relativi al funzionamento del giradischi, quali l'ora, la posizione del giradischi e la velocità angolare,e ha la capacità di estrarre dati in tempo reale attraverso la porta seriale. La frequenza di uscita è ≥ 5Hz. È in grado di controllare il funzionamento del giradischi e la temperatura tramite un computer esterno (attraverso una porta seriale).Il pannello posteriore della casella di controllo elettrica è dotato di un'interfaccia seriale RS232 standard.

Il giradischi multifunzione a asse singolo è utilizzato per vari test di posizione, velocità e oscillazione e per il rilevamento del giroscopio di velocità e della sua unità di misurazione inerziale.Il giradischi può anche essere utilizzato per la prova delle prestazioni dei dispositivi di navigazione inerziale e dei sistemi di navigazione inerziale in condizioni di alta e bassa temperatura dopo la scatola di controllo della temperatura, sistema di regolazione della temperatura e albero ausiliario sono acquistati.

Le principali funzioni sono le seguenti:

1. Funzioni di controllo della posizione, controllo della velocità e controllo dell'oscillazione;
2. Ha le funzioni di controllo automatico di stato, acquisizione, elaborazione e visualizzazione dei dati.
3. con funzioni di regolazione del limite di velocità e di protezione dall'eccesso di velocità;
4. La prova di temperatura completa può essere effettuata dopo l'installazione della scatola di controllo della temperatura, del sistema di controllo della temperatura e dell'albero ausiliario.
