Sensore per unità di misurazione inerziale ad alte prestazioni a bassa deriva per UAV e guida intelligente

Name: Sensore per unità di misurazione inerziale ad alte prestazioni a bassa deriva per UAV e guida intelligente
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200F-A0
Price: 3,003.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	GI200F-A0
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Accelerometro IMU Giroscopio

Gryo scope:

500°/s

Varianza di Gryo Allan:

2 gradi/h

Varianza di Allan dell'accelerometro:

0.1mg

Portata dell'accelerometro:

16G

Interfaccia di comunicazione:

SPI/UART a 1 canale

Accuratezza del fattore di scala Gryo:

00,3%

Tensione di alimentazione:

3.3V

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

1000 al mese

Evidenziare:

Sensore di unità di misurazione inerziale ad alte prestazioni

Sensore di unità di misurazione inerziale di guida intelligente

Sensore dell'unità di misurazione inerziale degli UAV

Descrizione del prodotto

Drift bassoAlte prestazioniSensore di unità di misurazione inerziale perUAV e guida intelligente

Descrizione del prodotto

GI200F-A0-IMU è un'unità di misurazione inerziale (IMU) basata sulla tecnologia di micromachinatura (MEMS), con giroscopio MEMS ad alte prestazioni e accelerometro MEMS integrati,con una potenza di uscita di 3 velocità angolari e 3 accelerazioni.

GI200F-A0-IMU ha un'elevata affidabilità e una forte adattabilità ambientale.munizioni intelligenti, ricercatore, comunicazione mobile, mappatura, piattaforma stabile e altri campi.

Campo di applicazione principale

Guida intelligente
UAV tattico e industriale
Munizioni intelligenti
Cercatore
Comunicazione in movimento
Mapping
Stabilizzare la piattaforma.

Funzioni principali

Giroscopio digitale a tre assi:
1. gamma di misurazione dinamica ± 500o/s;
2. Stabilità di distorsione zero: 10 °/H (GJB, 10 s), 2,0 °/H (ALLAN);
Accelerometro digitale triassiale:
1. ± 16 g di gamma di misura dinamica;
2. Stabilità a bias zero: 0,5 mg (GJB, 10s), 0,1 mg (ALLAN);
Alta affidabilità: MTBF > 20000h;
accuratezza garantita nell'intero intervallo di temperatura (-40 °C ~ 70 °C): algoritmo di calibrazione e compensazione della temperatura ad alte prestazioni integrato;
adatti al lavoro in condizioni di forte vibrazione;
Interfaccia 1 canale SPI, 1 canale UART.

Indice di prestazione

Parametro		Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio	Intervallo dinamico di misura				500	o/s
	Stabilità di bias zero	Variazione di Allan		2		o/h
	Stabilità di bias zero	media di 10 s (-40 °C ~ + 70 °C, temperatura costante)		10		o/h
	Pregiudizio zero	Intervallo di bias zero		± 0.5		o/s
	Pregiudizio zero	Variazione di bias zero nell'intero intervallo di temperatura1		± 0.5		o/s
	Fattore di scala	Accuratezza del fattore di scala		0.3		%
	Fattore di scala	Nonlinearità del fattore di scala		0.02		% FS
	Larghezza di banda			200		Hz
Accelerometro	Intervallo dinamico di misura			16		g
	Stabilità di bias zero	Variazione di Allan		0.1		mg
	Stabilità di bias zero	media di 10 s (-40 °C ~ + 70 °C, temperatura costante)		0.5		mg
	Pregiudizio zero	Intervallo di bias zero		2		mg
	Pregiudizio zero	Variazione di bias zero nell'intero intervallo di temperatura, valore da picco a picco1		2		mg
	Fattore di scala	Accuratezza del fattore di scala		0.3		%
	Fattore di scala	Nonlinearità del fattore di scala		0.02		% FS
	Larghezza di banda			200		Hz
Interfaccia di comunicazione	SPI a un canale	Tasso di Baud			15	MHz
	UART	Tasso di Baud		230.4		Kbps
	Frequenza di campionamento	SPI		1000		Hz
	Frequenza di campionamento	UART		200	1000	Hz
Caratteristiche elettriche	Voltaggio			3.3		V.
	Consumo di energia				1	W
	Ripple	P-P			100	mV
Caratteristiche strutturali	Dimensione			24×24×10		mm
Caratteristiche strutturali	Peso			10		g
Ambiente di utilizzo	Temperatura di funzionamento		- Quaranta.		70	°C
	Temperatura di conservazione		- 45 anni.		85	°C
	Vibrazione			20 ~ 2000 Hz,60,06 g
	Impatto			1000 g,0.5ms
Affidabilità	MTBF			20000		h
Affidabilità	Tempo di lavoro continuo			120		h
1: calcolare la deviazione zero dell'intero processo di variazione di temperatura, la velocità di variazione di temperatura è ≤ 1 °C/min e l'intervallo di temperatura è di -40 °C ~ + 70 °C;

Interfaccia elettrica

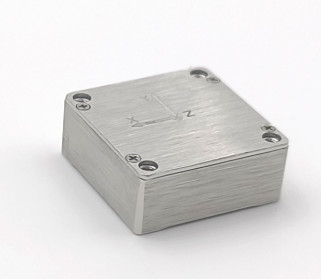

Struttura del prodotto

L24 mm x W24 mm x H10 mm ((L x W x H))
