| Marchio: | Firepower |
| Model Number: | KT-EX 9-2 |
| MOQ: | 1 |
| prezzo: | Negoziabile |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 500/mese |

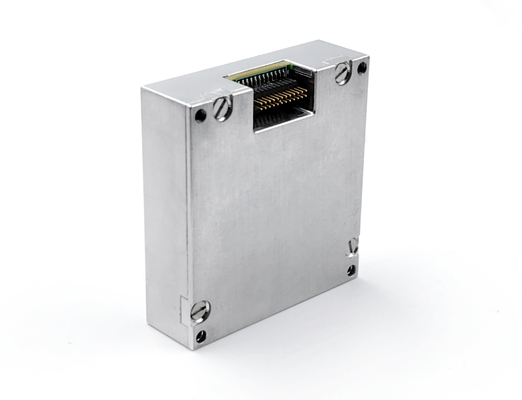

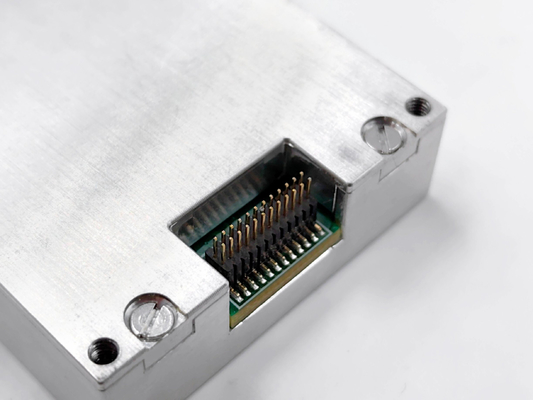

Adis16488 Sensori di ricambio lmu Accelerometro Giroscopio per l'osservazione e la mappatura degli oceani
Descrizione del prodotto
IlKT-EX 9-2 unità di misurazione inerziale a più gradi di libertà è un sistema inerziale completo con giroscopio a tre assi integrato, accelerometro a tre assi,un magnetometro a tre assi e un sensore di pressione per misurare l'angolo a tre assi dei parametri del vettore, come la velocità, accelerazione, campo magnetico a tre assi, pressione dell'aria, ecc., dati di uscita dopo la compensazione degli errori (compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione,compensazione non lineare, ecc.) secondo il protocollo di comunicazione tramite SPI.
Parametri tecnici
| parametro | Condizioni di prova | Minimo | Tipico | Massimo | unità | |
| Giroscopio | Intervallo dinamico di misura | Configurabile (massimo ± 1000) | ± 450 | o/s | ||
| Inestabilità di bias zero | Allan varianza, migliore di | 5.1 | o/h | |||
| Stabilità di bias zero | 1s liscia, rms, migliore di | 30 | o/h | |||
| Bias zero nell'intero intervallo di temperatura | -40 °C ~ 85 °C, 10 secondi liscia, rms | 0.03 | o/s | |||
| Passeggiata casuale | 1b | 0.26 | o/√h | |||
| Ripetibilità di bias zero | 1b | 100 | o/h | |||
| Rumore di uscita | Nessun filtraggio, rms | 0.135 | o/s | |||
| Ripetibilità per fattore di scala | 1b | 0.1 | % | |||
| Nonlinearità del fattore di scala | FS=450 o/s | 0.01 | % FS | |||
| Larghezza di banda (-3dB) | 330 | Hz | ||||
| Accoppiamento incrocio | 0.1 | % | ||||
| Accelerometro | Intervallo dinamico di misura | Configurabile (massimo ± 40) | ± 18 | g | ||
| Stabilità di bias zero | Variazione di Allan | 0.07 | mg | |||
| Bias zero nell'intero intervallo di temperatura | -40 °C ~ 85 °C, 10 secondi liscia, rms | 5 | mg | |||
| Passeggiata casuale | 1b | 0.029 | m/s/√h | |||
| Ripetibilità di bias zero | 1b | 5 | mg | |||
| Rumore di uscita | Nessun filtraggio, rms | 1 | mg | |||
| Ripetibilità per fattore di scala | 1b | 0.1 | % | |||
| Nonlinearità del fattore di scala | FS=10 g | 0.1 | % FS | |||
| Larghezza di banda (-3dB) | 330 | Hz | ||||
| Accoppiamento incrocio | 0.1 | % | ||||
| Magnetometro | Intervallo dinamico di misura | ±2.5 | gauss | |||
| Sensibilità | 0.1 | MGAUSS/LSB | ||||
| Non linearità | 0.5 | % FS | ||||
| Barometro | Intervallo di pressione | 300 | 1100 | mbar | ||
| Sensibilità | 6.1 × 10-7 | mbar/LSB | ||||
| Errore totale | 4.5 | mbar | ||||
| Errore relativo | 2.5 | mbar | ||||
| Non linearità | 0.1 | % FS | ||||
| Interfaccia di comunicazione | 1 spi | Frequenza dell'orologio di ingresso | 15 | MHz | ||
| Caratteristiche elettriche | Voltaggio | DC | 2.5 | 3.3 ± 10% | 5 | V. |
| Consumo di energia | 0.6 | 1 | W | |||
| Ripple | P-P | 100 | mV | |||
| peso | 48 ± 2 | g | ||||
| Ambiente di utilizzo | Temperatura di funzionamento | Scalabile | - Quaranta. | 85 | oC | |
| temperatura di conservazione | - 55 | 85 | oC | |||
| vibrazione | 10 ~ 2000 Hz,60,06 g | |||||
| Shock | 5000 g,0.1ms | |||||
