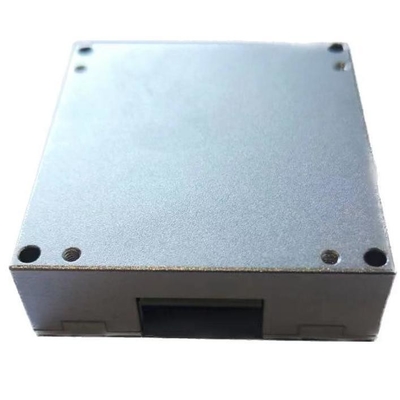

Sensore di navigazione inerziale ad alto raggio dinamico 450°/s per misurazioni accurate KT-EX 9-2

Marchio:	Firepower
Numero di modello:	16488C
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	L/C,T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Gamma della girobussola:

± 450°/s

giroscopio Stabilità di polarizzazione zero:

5.1 °/h

Intervallo di acc:

± 18 g

Acc Zero Bias Stabilità:

00,07 mg

Passeggiata casuale:

0.26o/√h

Larghezza di banda (-3dB):

330 Hz

Interfaccia:

1 canale SPI/UART/CAN

Peso:

50 g

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

450°/s Sensore di navigazione inerziale

Sensore di navigazione inerziale ad alto raggio dinamico

Sensore di navigazione inerziale di misurazione accurata

Descrizione del prodotto

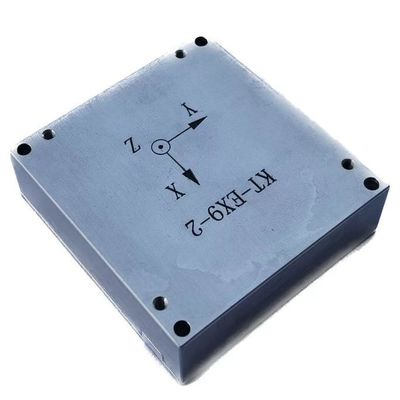

Sensore di navigazione inerziale ad alto raggio dinamico 450°/s per misurazioni accurate KT-EX 9-2

Descrizione del prodotto

IlKT-EX 9-2un'unità di misurazione inerziale a più gradi di libertà è un sistema inerziale completo con giroscopio a tre assi integrato, accelerometro a tre assi,un magnetometro a tre assi e un sensore di pressione per misurare l'angolo a tre assi dei parametri del vettore, come la velocità, accelerazione, campo magnetico a tre assi, pressione dell'aria, ecc., dati di uscita dopo la compensazione degli errori (compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione,compensazione non lineare, ecc.) secondo il protocollo di comunicazione tramite SPI.

Giroscopio digitale a tre assi:
1. ± 450o/s gamma di misura dinamica;
2. Stabilità a biaso zero: 5,1 °/h
Accelerometro digitale triassiale:
1. ± 18 g di gamma di misurazione dinamica;
2. Stabilità a bias zero: 0,07 mg (ALLAN);
Alta affidabilità: MTBF > 20000h;
accuratezza garantita nell'intero intervallo di temperatura (-40 oC ~ 70 oC): algoritmo di calibrazione e compensazione della temperatura ad alte prestazioni integrato;
adatti al lavoro in condizioni di forte vibrazione;
Interfaccia 1 canale UART, 1 canale SPI, 1 canale CAN

Parametri tecnici

parametro		Condizioni di prova	Minimo	Tipico	Massimo	unità
Giroscopio	Intervallo dinamico di misura	Configurabile (massimo ± 1000)		± 450		o/s
	Inestabilità di bias zero	Allan varianza, migliore di		5.1		o/h
	Stabilità di bias zero	1s liscia, rms, migliore di		30		o/h
	Bias zero nell'intero intervallo di temperatura	-40 °C ~ 85 °C, 10 secondi liscia, rms		0.03		o/s
	Passeggiata casuale	1b		0.26		o/√h
	Ripetibilità di bias zero	1b		100		o/h
	Rumore di uscita	Nessun filtraggio, rms		0.135		o/s
	Ripetibilità per fattore di scala	1b		0.1		%
	Nonlinearità del fattore di scala	FS=450 o/s		0.01		% FS
	Larghezza di banda (-3dB)			330		Hz
	Accoppiamento incrocio			0.1		%
Accelerometro	Intervallo dinamico di misura	Configurabile (massimo ± 40)		± 18		g
	Stabilità di bias zero	Variazione di Allan		0.07		mg
	Bias zero nell'intero intervallo di temperatura	-40 °C ~ 85 °C, 10 secondi liscia, rms		5		mg
	Passeggiata casuale	1b		0.029		m/s/√h
	Ripetibilità di bias zero	1b		5		mg
	Rumore di uscita	Nessun filtraggio, rms		1		mg
	Ripetibilità per fattore di scala	1b		0.1		%
	Nonlinearità del fattore di scala	FS=10 g		0.1		% FS
	Larghezza di banda (-3dB)			330		Hz
	Accoppiamento incrocio			0.1		%
Magnetometro	Intervallo dinamico di misura			±2.5		gauss
	Sensibilità			0.1		MGAUSS/LSB
	Non linearità			0.5		% FS
Barometro	Intervallo di pressione		300		1100	mbar
	Sensibilità			6.1 × 10^-7		mbar/LSB
	Errore totale			4.5		mbar
	Errore relativo			2.5		mbar
	Non linearità			0.1		% FS
Interfaccia di comunicazione	1 spi	Frequenza dell'orologio di ingresso			15	MHz
Interfaccia di comunicazione
Caratteristiche elettriche	Voltaggio	DC	2.5	3.3 ± 10%	5	V.
	Consumo di energia			0.6	1	W
	Ripple	P-P			100	mV
	peso			48 ± 2		g
Ambiente di utilizzo	Temperatura di funzionamento	Scalabile	- Quaranta.		85	oC
	temperatura di conservazione		- 55		85	oC
	vibrazione			10 ~ 2000 Hz,60,06 g
	Shock			5000 g,0.1ms

Dimensione

Sensore di navigazione inerziale ad alto raggio dinamico 450°/s per misurazioni accurate KT-EX 9-2 0

Pagamento e spedizione

Sensore di navigazione inerziale ad alto raggio dinamico 450°/s per misurazioni accurate KT-EX 9-2 1

Sensore di navigazione inerziale ad alto raggio dinamico 450°/s per misurazioni accurate KT-EX 9-2 2

Sensore di navigazione inerziale ad alto raggio dinamico 450°/s per misurazioni accurate KT-EX 9-2 3
