| Marchio: | Firepower |
| Model Number: | KT-EX 9-1 |
| MOQ: | 1 |
| prezzo: | Negoziabile |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 500/mese |

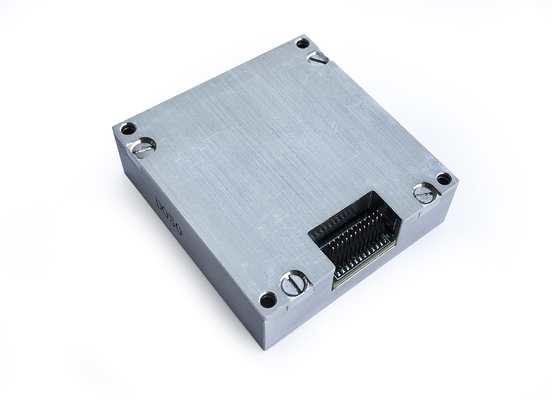

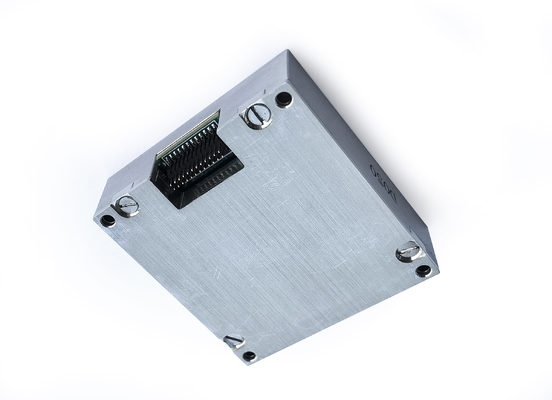

Stim300 Sostituzione Sensore ad alte prestazioni a 6 assi KT-EX9-1 Unità di misurazione inerziale IMU
Descrizione del prodotto
IlKT-EX 9-1 l'unità di misura inerziale è un sistema inerziale completo con giroscopio a tre assi e accelerometro a tre assi, utilizzati per misurare la velocità angolare a tre assi,accelerazione e altri parametri del vettore, e fornisce i dati dopo la compensazione degli errori (compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione, la compensazione non lineare, ecc.).) attraverso SPI secondo il protocollo di comunicazione.
Parametri principali
| Parametro | Condizioni di prova | Valore minimo | Valore tipico | Valore massimo | Unità | |
| Giroscopio | Intervallo dinamico di misura | ± 500 | o/s | |||
| Instabilità del bias | Allan varianza, migliore di | 0.3 | o/h | |||
| Stabilità del bias | 1s liscia, RMS, migliore di | 10 | o/h | |||
| Bias nell'intero intervallo di temperatura | -40 oC ~ 85 oC, 10 s di levigamento, RMS | 0.005 | o/s | |||
| Passeggiata casuale | 1b | 0.15 | o/√h | |||
| Ripetibilità dei bias | 1b | 10 | o/h | |||
| Rumore di uscita | Nessun filtraggio, RMS | 0.05 | o/s | |||
| Ripetibilità per fattore di scala | 1b | 0.01 | % | |||
| Nonlinearità del fattore di scala | 1b | 0.01 | % | |||
| Fattore di scala | FS=450 o/s, 32 bit | 2621440 | LSB/°/sec | |||
| Larghezza di banda (-3dB) | 250 | Hz | ||||
| Accoppiamento incrocio | 0.1 | % | ||||
| Sensibilità all'accelerazione | 1 | °/h/g | ||||
| Effetto di rettifica delle vibrazioni | 0.5 | °/h/g2 | ||||
| Frequenza di risonanza | 12k | Hz | ||||
| Accelerometro | Intervallo dinamico di misura | ± 20 | g | |||
| Stabilità del bias | Variazione di Allan | 2 | ug | |||
| Bias nell'intero intervallo di temperatura | -40 oC ~ 85 oC, 10 s di levigamento, RMS | 1 | mg | |||
| Passeggiata casuale | 1b | 0.029 | m/s/√h | |||
| Ripetibilità dei bias | 1b | 5 | mg | |||
| Rumore di uscita | Nessun filtraggio, RMS | 0.5 | mg | |||
| Ripetibilità per fattore di scala | 1b | 0.1 | % | |||
| Nonlinearità del fattore di scala | FS = 20 g | 0.1 | % FS | |||
| Fattore di scala | ± 20, 32 bit | 65536000 | g/LSB | |||
| Larghezza di banda (-3dB) | 250 | Hz | ||||
| Accoppiamento incrocio | 0.1 | % | ||||
| Temperatura | Fattore di scala | 0.0125 | °C/LSB | |||
| Interfaccia di comunicazione | SPI unidirezionale | Inserisci la frequenza dell' orologio | 8 | 15 | MHz | |
| Caratteristiche elettriche | Voltaggio | Corrente continua | 3.3 ± 10% | V. | ||
| Consumo di energia | 1 | 1.5 | W | |||
| Ripple | P-P | 48 ± 2 | 100 | mV | ||
| Ambiente di utilizzo | Temperatura di funzionamento | Scalabile | - Quaranta. | 85 | oC | |
| Temperatura di conservazione | - 55 | 85 | oC | |||
| Vibrazione | 10 ~ 2000 Hz,60,06 g | |||||
| Impatto | 1000 g,0.1ms | |||||
Disegno di contorno
Principali campi d'applicazione
Imballaggio e spedizione
