Adis16488 Sistema di misurazione inerziale IMU sostitutivo Sensore giroscopico KT-EX 9-1 con ampio raggio

Marchio:	Firepower
Numero di modello:	16488HA
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	L/C,T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Gamma della girobussola:

±500°/s

giroscopio Stabilità di polarizzazione zero:

0.3 °/h

Intervallo di acc:

±20 g

Acc Zero Bias Stabilità:

2ug

Larghezza di banda (-3dB):

250hz

Interfaccia di comunicazione:

SPI a un canale

Passeggiata casuale:

00,15°/√h

Vibrazione:

10~2000Hz, 6,06 g

Imballaggi particolari:

spugna/scatola

Evidenziare:

Unità di misurazione inerziale IMU di ricambio

Unità di misurazione inerziale IMU a largo raggio

Sensore giroscopico dell'unità di misurazione inerziale

Descrizione del prodotto

Adis16488 Sistema di misurazione inerziale IMU sostitutivo Sensore giroscopico KT-EX 9-1 con ampio raggio

Descrizione del prodotto

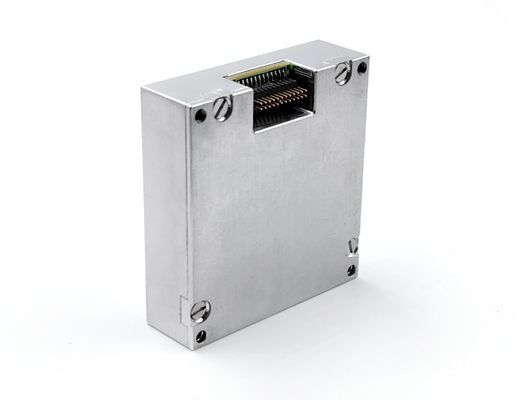

IlKT-EX 9-1 l'unità di misura inerziale è un sistema inerziale completo con giroscopio a tre assi e accelerometro a tre assi, utilizzati per misurare la velocità angolare a tre assi,accelerazione e altri parametri del vettore, e fornisce i dati dopo la compensazione degli errori (compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione, la compensazione non lineare, ecc.).) attraverso SPI secondo il protocollo di comunicazione.

Parametri principali

Parametro		Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio	Intervallo dinamico di misura			± 500		o/s
	Instabilità del bias	Allan varianza, migliore di		0.3		o/h
	Stabilità del bias	1s liscia, RMS, migliore di		10		o/h
	Bias nell'intero intervallo di temperatura	-40 oC ~ 85 oC, 10 s di levigamento, RMS		0.005		o/s
	Passeggiata casuale	1b		0.15		o/√h
	Ripetibilità dei bias	1b		10		o/h
	Rumore di uscita	Nessun filtraggio, RMS		0.05		o/s
	Ripetibilità per fattore di scala	1b		0.01		%
	Nonlinearità del fattore di scala	1b		0.01		%
	Fattore di scala	FS=450 o/s, 32 bit		2621440		LSB/°/sec
	Larghezza di banda (-3dB)			250		Hz
	Accoppiamento incrocio			0.1		%
	Sensibilità all'accelerazione			1		°/h/g
	Effetto di rettifica delle vibrazioni			0.5		°/h/g2
	Frequenza di risonanza			12k		Hz
Accelerometro	Intervallo dinamico di misura			± 20		g
	Stabilità del bias	Variazione di Allan		2		ug
	Bias nell'intero intervallo di temperatura	-40 oC ~ 85 oC, 10 s di levigamento, RMS		1		mg
	Passeggiata casuale	1b		0.029		m/s/√h
	Ripetibilità dei bias	1b		5		mg
	Rumore di uscita	Nessun filtraggio, RMS		0.5		mg
	Ripetibilità per fattore di scala	1b		0.1		%
	Nonlinearità del fattore di scala	FS = 20 g		0.1		% FS
	Fattore di scala	± 20, 32 bit		65536000		g/LSB
	Larghezza di banda (-3dB)			250		Hz
	Accoppiamento incrocio			0.1		%
Temperatura	Fattore di scala			0.0125		°C/LSB
Interfaccia di comunicazione	SPI unidirezionale	Inserisci la frequenza dell' orologio		8	15	MHz
Caratteristiche elettriche	Voltaggio	Corrente continua		3.3 ± 10%		V.
	Consumo di energia			1	1.5	W
	Ripple	P-P		48 ± 2	100	mV
Ambiente di utilizzo	Temperatura di funzionamento	Scalabile	- Quaranta.		85	oC
	Temperatura di conservazione		- 55		85	oC
	Vibrazione			10 ~ 2000 Hz,60,06 g
	Impatto			1000 g,0.1ms

Disegno di contorno

Adis16488 Sistema di misurazione inerziale IMU sostitutivo Sensore giroscopico KT-EX 9-1 con ampio raggio 0

Principali campi d'applicazione

Adis16488 Sistema di misurazione inerziale IMU sostitutivo Sensore giroscopico KT-EX 9-1 con ampio raggio 1

Imballaggio e spedizione

Adis16488 Sistema di misurazione inerziale IMU sostitutivo Sensore giroscopico KT-EX 9-1 con ampio raggio 2

Adis16488 Sistema di misurazione inerziale IMU sostitutivo Sensore giroscopico KT-EX 9-1 con ampio raggio 3

Adis16488 Sistema di misurazione inerziale IMU sostitutivo Sensore giroscopico KT-EX 9-1 con ampio raggio 4
