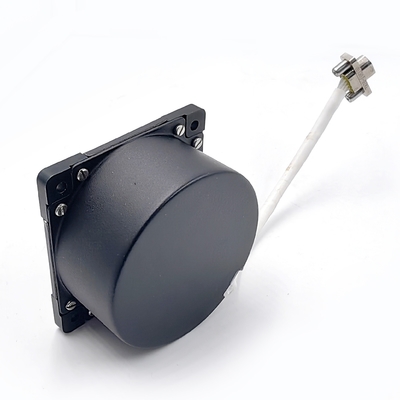

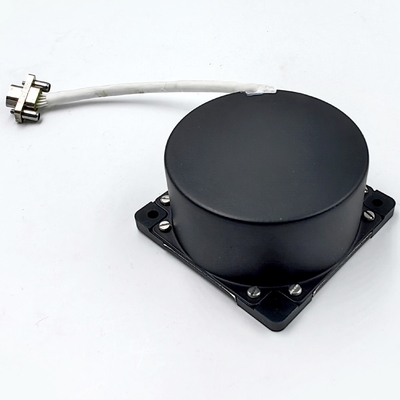

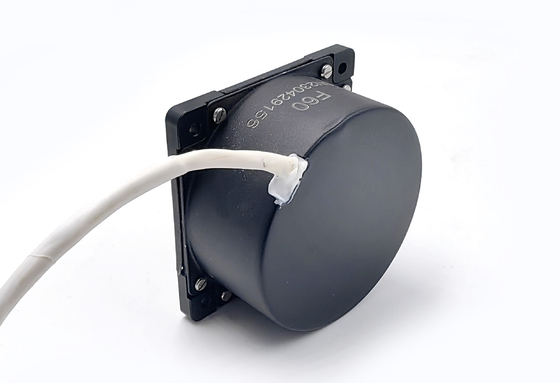

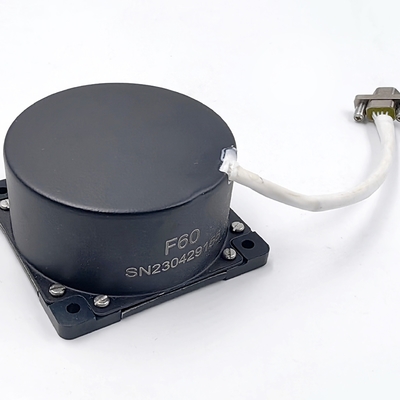

Giroscopio a fibra ottica a ciclo chiuso di piccole dimensioni Zero Bias Stabilità 0.2~0.8°/

Marchio:	Firepower
Numero di modello:	F60A
MOQ:	1 PCS
prezzo:	US$2,500.00-3,500.00
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

Misurazione del rnge:

±400~±800 (facoltativo)

stabilità di bias zero:

≤ 0,05°/h, 10 secondi

Ripetibilità zero polarizzazione:

≤ 0,05°/h

Coefficiente di passeggiata casuale:

≤ 0,006o/√h

Non linearità del fattore di scala:

≤50ppm

Ripetibilità per fattore di scala:

≤50ppm

Asimetria del fattore di scala:

≤50ppm

Ora di inizio:

≤ 1s

Larghezza di banda:

500Hz

Fornitore di energia:

± 5 ± 0,15 V

Potenza:

≤6W

Temperatura di funzionamento:

-40°C - +70°C

Temperatura di conservazione:

-55~+85°C

Vibrazione:

20~2000 Hz, 0,06 g2/Hz

Impatto:

30 g, 11 ms

Tasso di Baud:

921600 ((Personalizzabile) bps

Modalità di uscita:

RS-422

Collegamento:

J30J-15TJL/(Personalizzabile)

Dimensioni complessive:

60 mm*60 mm*32 mm

Dimensioni dell'installazione:

52 mm*52 mm

Imballaggi particolari:

spugna e scatola

Capacità di alimentazione:

500 pezzi al mese

Evidenziare:

Giroscopio a fibra ottica di piccole dimensioni

Giroscopio a fibra ottica a ciclo chiuso

Descrizione del prodotto

Informazioni di base.

Modello N.O.

F60

Misurazione delle quantità di pozzo

Non sposato

Grado di precisione

≤ 0,05°/H

Classificazione IP

Protezione IP67

Certificazione

Personalizzato

Fattore di scala non lineare

< 50 ppm (1 sigma);

Asimetria dei fattori di scala

< 50 ppm

Ripetibilità dei fattori di scala

< 50 ppm

Intervallo dinamico

300°;/S

Stabilità di bias zero

< 0,05°/H (1 sigma);

Larghezza di banda

> 200 Hz

Pacchetto di trasporto

Spugna e scatola

Specificità

70 mm × 70 mm × 32 mm

Codice S.A.

9031809090

Capacità di produzione

500/Mese

Descrizione del prodotto

Gyroscopo di nebbia a singolo asse, effetto Sagnac ottico, velocità angolare girevole

Il presente documento specifica i requisiti e i metodi per l'uso e la manutenzione del giroscopio a fibra ottica FOG-60 (prodotto in breve).
Introduzione del prodotto
1 Principio di funzionamento, funzione e campo d'applicazione del prodotto
1.1 Funzionamento Questo prodotto è un sensore di velocità angolare inerziale basato sull'effetto Sagnac ottico, utilizzato per misurare la velocità angolare del vettore lungo l'asse sensibile del prodotto.L'unità di rilevamento della velocità angolare del prodotto è un anello di fibra ottica, e viene adottato un circuito digitale di rilevamento a circuito chiuso per estrarre la differenza di percorso ottico della luce che si propaga nel senso orario e nel senso antiorario causata dalla velocità angolare fisica esterna,che è rilevato dall'anello di fibra otticaAllo stesso tempo, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 Funzione Questo prodotto è composto da un'unità ottica di rilevamento della velocità angolare e da un'unità di rilevamento del segnale, che fornisce informazioni sull'incremento angolare su un solo asse e informazioni sulla temperatura interna.
1.3 Ambito di applicazione I prodotti sono principalmente adatti a applicazioni quali sistemi di navigazione inerziale di media precisione, sistemi di posizionamento e orientamento e sistemi di servo-stabilizzazione.
2 Composizione I principali componenti del prodotto sono i seguenti: a) L'unità di percorso ottico comprende una sorgente luminosa SLD, una fibra ottica, un modulatore di fase ottico integrato,un accoppiatore a fibra ottica e un rivelatore otticob) L'unità di circuito è composta da un circuito di azionamento della sorgente luminosa e da una scheda di rilevamento e controllo dei segnali; c) parti strutturali del giroscopio.
3 Aspetto e dimensione dell'installazione Dimensione complessiva (mm): (60 ± 0,1) × (60 ± 0,1) × (31 ± 0,1) (L × P × H); Dimensione dell'installazione (mm): (50 ± 0,1) × (50 ± 0,1) (L × P), Φ3,2 mm × 4,
Come illustrato nella figura 1.

Giroscopio a fibra ottica a ciclo chiuso di piccole dimensioni Zero Bias Stabilità 0.2~0.8°/ 0

Giroscopio a fibra ottica a ciclo chiuso di piccole dimensioni Zero Bias Stabilità 0.2~0.8°/ 0

Prestazioni principali
Parametri Vedi i principali parametri di prestazione del prodotto per i dettagli.
Tabella 1 Principali parametri di prestazione

Numero di serie	Prodotto di prova	Unità	Requisiti tecnici
1	Dimensioni complessive	mm	60×60×31
2	Orario di inizio	s	5
3	Stabilità di bias zero (10 secondi di levigamento, 1σ)	o/h	≤ 0.1
4	Ripetibilità senza pregiudizio	o/h	≤ 0.1
5	Coefficiente di camminata casuale	o/h1/2	≤ 0.01
6	Nonlinearità del fattore di scala	ppm	≤ 50
7	Ripetibilità per fattore di scala	ppm	≤ 50
8	Temperatura di funzionamento	oC	-40~+700
9	Temperatura di conservazione	oC	-50~+70
10	Intervallo dinamico	(°) /s	± 1000
11	Tensione di alimentazione	V.	+5
12	Consumo di energia allo stato stazionario	W	< 4

Requisiti di potenza

Numero di serie	Nome	Richiesta
1	Precisione dell'alimentazione	± 5%
2	Potenza d'ondulazione (Vpp)	20 mV
3	Corrente di alimentazione	> 1,5A

Interfaccia di connessione elettrica

Numero del punto centrale	Definizione	Commento
1	+5V	Input di alimentazione
2	GND	Terrazzo di potenza
3	- Non lo so.	Riservato
4	RXD+	Sortire e correggere con girodifferenziale
5	TXD+	Giro RS422 uscita positiva
6	+5V	Input di alimentazione
7	GND	Terrazzo di potenza
8	RXD-	Giro differenziale di apertura negativo
9	TXD-	Giro RS422 uscita negativa

Per la compagnia.

Foto di fabbrica

Principali applicazioni

Giroscopio a fibra ottica a ciclo chiuso di piccole dimensioni Zero Bias Stabilità 0.2~0.8°/ 14
