Sensore di velocità angolare integrato a tre assi ad alte prestazioni Giroscopio in fibra ottica con ampio raggio

Marchio:	FIREPOWER
Numero di modello:	3OG-40M
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Distanza di misura:

± 500/± 800°/s

stabilità a parzialità zero:

≤0,3°/ora

Ripetibilità zero-bias:

≤0,3°/ora

Non linearità del fattore di scala:

≤50ppm

Larghezza di banda:

≥ 200 Hz

Sensibilità a bias zero:

≤ 0,07°/h/g

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Evidenziare:

Giroscopio in fibra ottica ad alte prestazioni

Giroscopio a fibra ottica della vasta gamma

Sensore di velocità angolare integrato a tre assi

Descrizione del prodotto

3OG-40Mè un sensore di velocità angolare inerziale basato sull'effetto ottico di Sagnac, utilizzato per misurare la velocità angolare del vettore lungo l'asse sensibile del prodotto.Un'unità di rilevamento della velocità angolare del prodotto è un anello di fibra ottica, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, e nel frattempo un segnale di tensione convertito da un segnale di differenza di percorso ottico è sottoposto a feedback e controllo a circuito chiuso, in modo che la modulazione e la demodulazione del segnale siano realizzate,e l'obiettivo di rilevamento del segnale di velocità angolare ad alta precisione è raggiunto

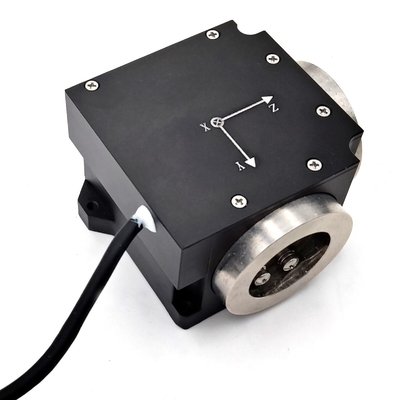

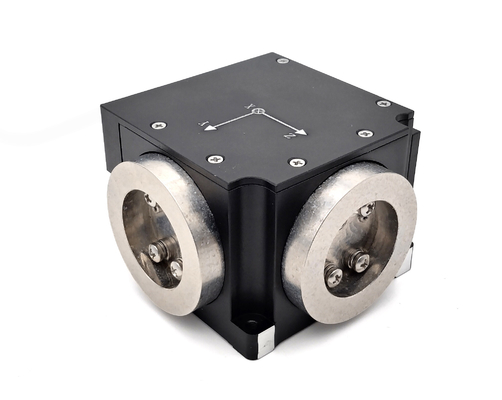

Dettagli Immagini

Parametro tecnico

Serial Numero	Prodotto di prova	Unità	3OG-40	3OG-40M	3OG-56
1	Dimensioni complessive	mm	71.5×71.5×45
2	Orario di inizio	S	3	3	3
3	Posizione zero	(°) /h	≤ 1	≤ 1	≤ 1
4	Stabilità di bias zero a temperatura ambiente (temperatura costante)	(°) /h	≤ 0,08 (< 10 s)	≤ 0,3 (< 10 s)	≤ 1 (± 10 s)
6	Ripetibilità senza pregiudizio	(°) /h	≤ 0.08	≤ 0.3	≤ 1
7	Sensibilità a bias zero	(°) /h/g	≤ 0.05	≤ 0.07	≤ 0.1
8	Passeggiata casuale coefficiente	()/h1/2	≤ 0.01	≤ 0.01	≤ 0.05
9	Nonlinearità del fattore di scala	ppm	≤ 20	≤ 50	≤ 100
10	Asimetria del fattore di scala	ppm	≤ 10	≤ 30	≤ 50
11	Ripetibilità per fattore di scala	ppm	≤ 20	≤ 50	≤ 100
12	Limite	(°) /h	≤ 0.05	≤ 0.05	≤ 0.08
13	Risoluzione	(°) /h	≤ 0.05	≤ 0.05	≤ 0.05
14	Larghezza di banda	Hz	≥ 200	≥ 200	≥ 200
15	Temperatura di funzionamento	°C	-45 ¢ + 70	-45 ¢ + 70	-45 ¢ + 70
16	Temperatura di conservazione	°C	- 55 ¢ + 80	- 55 ¢ + 80	- 55 ¢ + 80
17	Intervallo dinamico	(°) /s	± 500/± 800	± 500/± 800	± 500/± 1000
18	Tensione di alimentazione	V.	+5	+5	+5
19	Potenza a stato stazionario consumo	W	≤ 4	≤ 4	≤ 4
20	Temperatura massima costante consumo di energia di stato	W	≤ 8	≤ 8	≤ 8
21	Inizia l' istantaneo corrente	A	< 2	< 2	< 2
