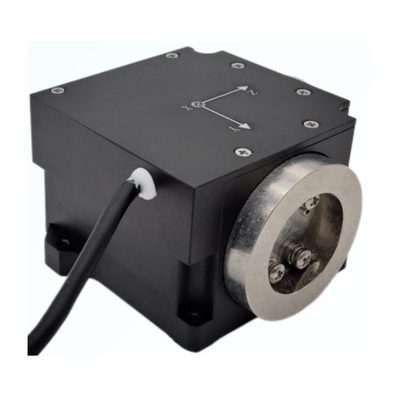

Sensore di navigazione inerziale a fibra ottica di alta precisione di grado tattico a tre assi

Marchio:	FIREPOWER
Numero di modello:	3OG-40M
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Distanza di misura:

± 500/± 800°/s

stabilità a parzialità zero:

≤0,3°/ora

Ripetibilità zero-bias:

≤0,3°/ora

Non linearità del fattore di scala:

≤50ppm

Larghezza di banda:

≥ 200 Hz

Sensibilità a bias zero:

≤ 0,07°/h/g

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Evidenziare:

Sensore di navigazione inerziale Giroscopio in fibra ottica

Giroscopio in fibra ottica a tre assi

Giroscopio a fibra ottica di alta precisione

Descrizione del prodotto

Sensore di navigazione inerziale a fibra ottica di alta precisione di grado tattico a tre assi

Descrizione del prodotto

Il 3OG-40M è un sensore di velocità angolare inerziale ad alta precisione basato sull'effetto Sagnac ottico, progettato per misurare la velocità angolare di una piattaforma in movimento lungo il suo asse sensibile.Al centro di questo dispositivo c' è un anello avanzato di fibra ottica, che funge da unità di rilevamento della velocità angolare.
Utilizza un circuito di rilevamento digitale a circuito chiuso per estrarre la differenza di percorso ottico creata dall'interferenza tra le onde luminose che si propagano nel senso orario e nel senso antiorario.Questa differenza di percorso otticoUn sofisticato sistema di controllo del feedback converte questo segnale in una tensione di uscita,consentire la modulazione e la demodulazione in tempo reale.
Attraverso questo avanzato meccanismo di controllo a circuito chiuso, il 3OG-40M ottiene un rilevamento della velocità angolare di alta precisione con eccezionale stabilità e affidabilità.Questo lo rende ideale per applicazioni che richiedono misure inerziali accurate, come i sistemi di navigazione, stabilizzazione e controllo del movimento nei campi aerospaziale, della difesa e industriale.

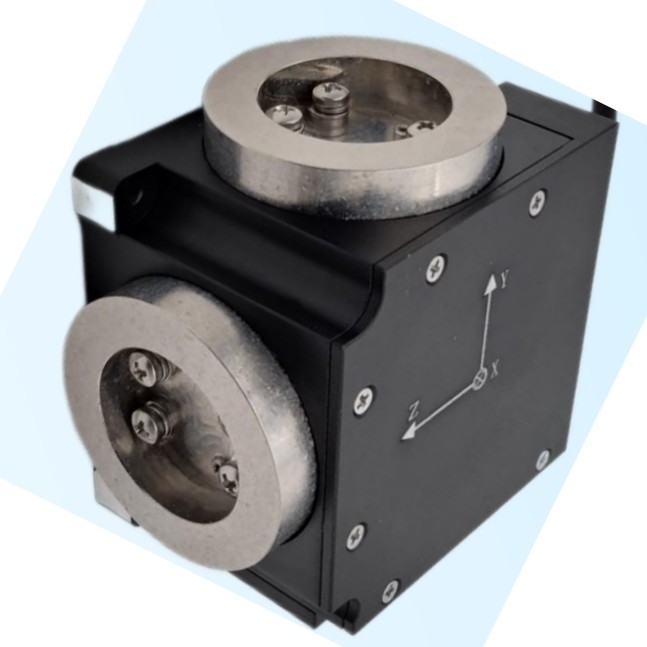

Dettagli Immagini

Parametro tecnico

Serial Numero	Prodotto di prova	Unità	3OG-40	3OG-40M	3OG-56
1	Dimensioni complessive	mm	71.5×71.5×45
2	Orario di inizio	S	3	3	3
3	Posizione zero	(°) /h	≤ 1	≤ 1	≤ 1
4	Stabilità di bias zero a temperatura ambiente (temperatura costante)	(°) /h	≤ 0,08 (< 10 s)	≤ 0,3 (< 10 s)	≤ 1 (± 10 s)
6	Ripetibilità senza pregiudizio	(°) /h	≤ 0.08	≤ 0.3	≤ 1
7	Sensibilità a bias zero	(°) /h/g	≤ 0.05	≤ 0.07	≤ 0.1
8	Passeggiata casuale coefficiente	()/h1/2	≤ 0.01	≤ 0.01	≤ 0.05
9	Nonlinearità del fattore di scala	ppm	≤ 20	≤ 50	≤ 100
10	Asimetria del fattore di scala	ppm	≤ 10	≤ 30	≤ 50
11	Ripetibilità per fattore di scala	ppm	≤ 20	≤ 50	≤ 100
12	Limite	(°) /h	≤ 0.05	≤ 0.05	≤ 0.08
13	Risoluzione	(°) /h	≤ 0.05	≤ 0.05	≤ 0.05
14	Larghezza di banda	Hz	≥ 200	≥ 200	≥ 200
15	Temperatura di funzionamento	°C	-45 ¢ + 70	-45 ¢ + 70	-45 ¢ + 70
16	Temperatura di conservazione	°C	- 55 ¢ + 80	- 55 ¢ + 80	- 55 ¢ + 80
17	Intervallo dinamico	(°) /s	± 500/± 800	± 500/± 800	± 500/± 1000
18	Tensione di alimentazione	V.	+5	+5	+5
19	Potenza a stato stazionario consumo	W	≤ 4	≤ 4	≤ 4
20	Temperatura massima costante consumo di energia di stato	W	≤ 8	≤ 8	≤ 8
21	Inizia l' istantaneo corrente	A	< 2	< 2	< 2
