Sensore FOG integrato a tre assi antiinterferenza con struttura compatta

Marchio:	Firepower
Numero di modello:	3OG-100
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Certificazione:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.006°/h (10s smoothing)

Random walk coefficient:

≤0.0002°/√h

Bandwidth:

≥200Hz

Resolution:

≤0.002°/h

Zero bias repeatability:

≤0.002°/h

Scale factor asymmetry:

≤2ppm

Threshold:

≤0.002°/h

Working temperature:

-45~+70℃

Storage temperature:

-55~+80℃

Packaging Details:

sponge and carton

Supply Ability:

500/month

Evidenziare:

Sensore FOG integrato a tre assi

Sensore anti-interferenza FOG

Sensore FOG a struttura compatta

Descrizione del prodotto

1. Visualizzazione del prodotto
Il giroscopio a fibra ottica integrato a 3 assi (FOG, Fiber Optic Gyroscope) è un sensore di velocità angolare ad alta precisione basato sul principio dell'interferenza ottica.Rileva la velocità angolare misurando l'effetto Sagnac generato quando la luce si propaga lungo l'anello di fibra ottica e fornisce informazioni precise sull'atteggiamentoRispetto ai tradizionali giroscopi meccanici, il FOG ha i vantaggi di essere senza attrito, di lunga durata, di alta precisione e resistente agli urti.rendendolo un componente fondamentale nei moderni sistemi di navigazione inerziale e di misurazione dell'atteggiamento.
La progettazione integrata a tre assi significa che il giroscopio può misurare la velocità angolare in direzioni X, Y e Z contemporaneamente,semplificazione dell'integrazione del sistema e miglioramento della precisione della misurazione dell'atteggiamento, che è ampiamente utilizzato nell'aerospaziale, nella navigazione, nella robotica, nella misurazione di precisione e in altri campi.

2Struttura Composizione
Il sensore di core giroscopico in fibra ottica è il componente centrale del giroscopio in fibra ottica, responsabile della misurazione della velocità angolare in base all'effetto Sagnac;il modulo di elaborazione e controllo del segnale modula, demodula, amplifica e digitalizza i segnali ottici e fornisce dati di velocità angolare ad alta precisione.

3. Parametri

Numero di serie	Prodotto di prova	Unità	Requisiti tecnici
1	Orario di avvio	s	3
2	Posizione zero	(°) /h	≤ 0.3
3	Stabilità di bias zero a temperatura ambiente (temperatura costante)	(°) /h	≤ 0,006 (10 secondi di levigamento) ≤ 0,002 (100 secondi di levigamento)
4	Stabilità di bias zero con variazione di temperatura (temperatura variabile a 1 °C/min, 100 s di fluidità)	(°) /h	≤ 0.008
5	Ripetibilità senza pregiudizio	(°) /h	≤ 0.002
6	Sensibilità a bias zero	(°) /h/g	≤ 0.003
7	Coefficiente di camminata casuale	(o)/h1/2	≤ 0.0002
8	Nonlinearità del fattore di scala	ppm	≤ 5
9	Asimetria del fattore di scala	ppm	≤ 2
10	Ripetibilità per fattore di scala	ppm	≤ 5
11	Limite	(°) /h	≤ 0.002
12	Risoluzione	(°) /h	≤ 0.002
13	Larghezza di banda	Hz	≥ 200
14	Temperatura di funzionamento	°C	-45 ¢ + 70
15	Temperatura di conservazione	°C	- 55 ¢ + 80
16	Intervallo dinamico	(°) /s	± 300
17	Tensione di alimentazione	V.	+5
18	Consumo di energia a temperatura normale allo stato stazionario	W	≤ 4.5
19	Consumo di potenza a temperatura massima allo stato stazionario	W	≤ 8
20	Inizia la corrente istantanea.	A	< 2

4. Ambienti di produzione

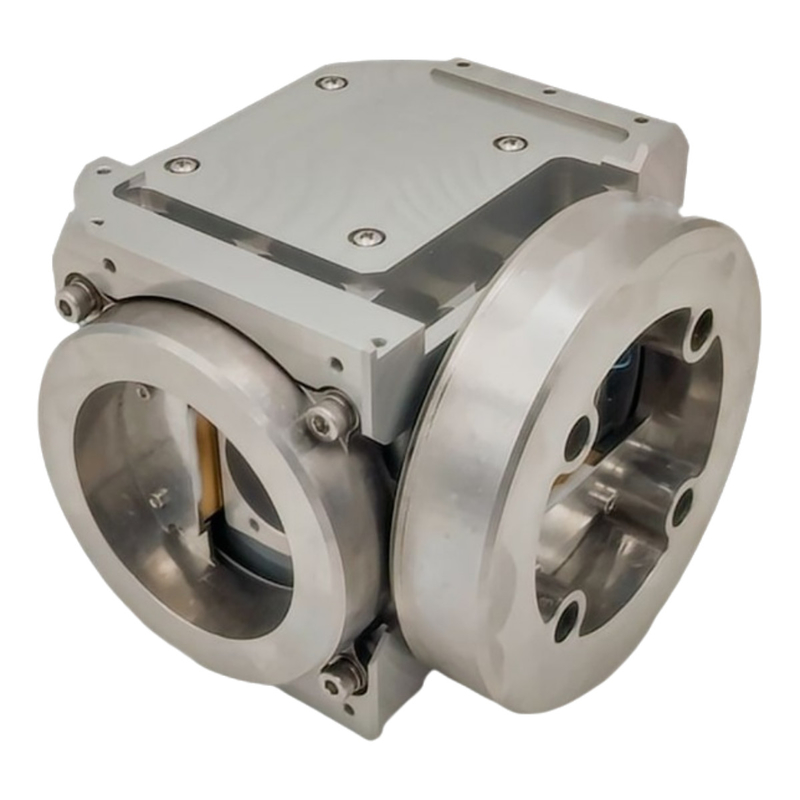

Sensore FOG integrato a tre assi antiinterferenza con struttura compatta 0

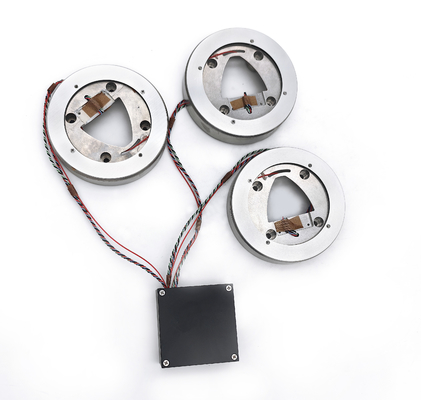

Sensore FOG integrato a tre assi antiinterferenza con struttura compatta 2

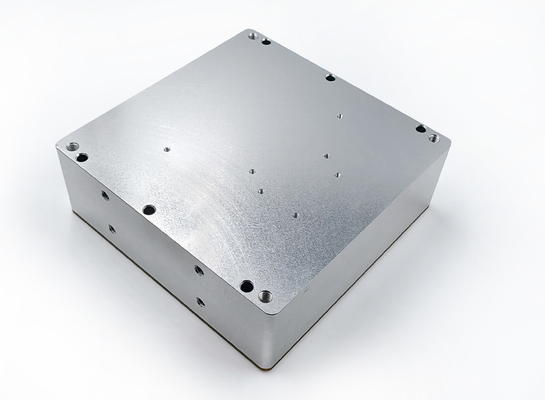

Sensore FOG integrato a tre assi antiinterferenza con struttura compatta 4
