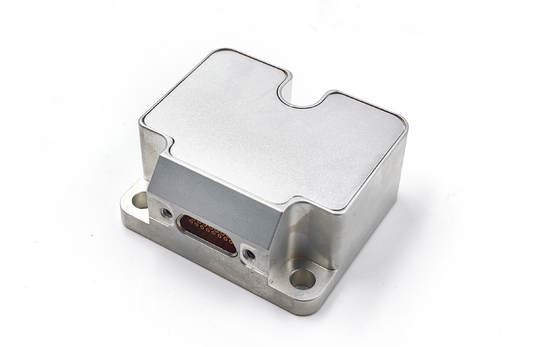

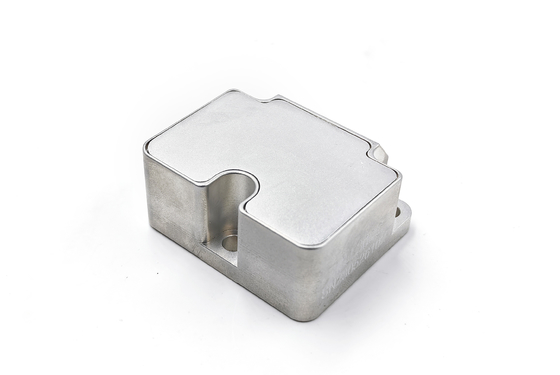

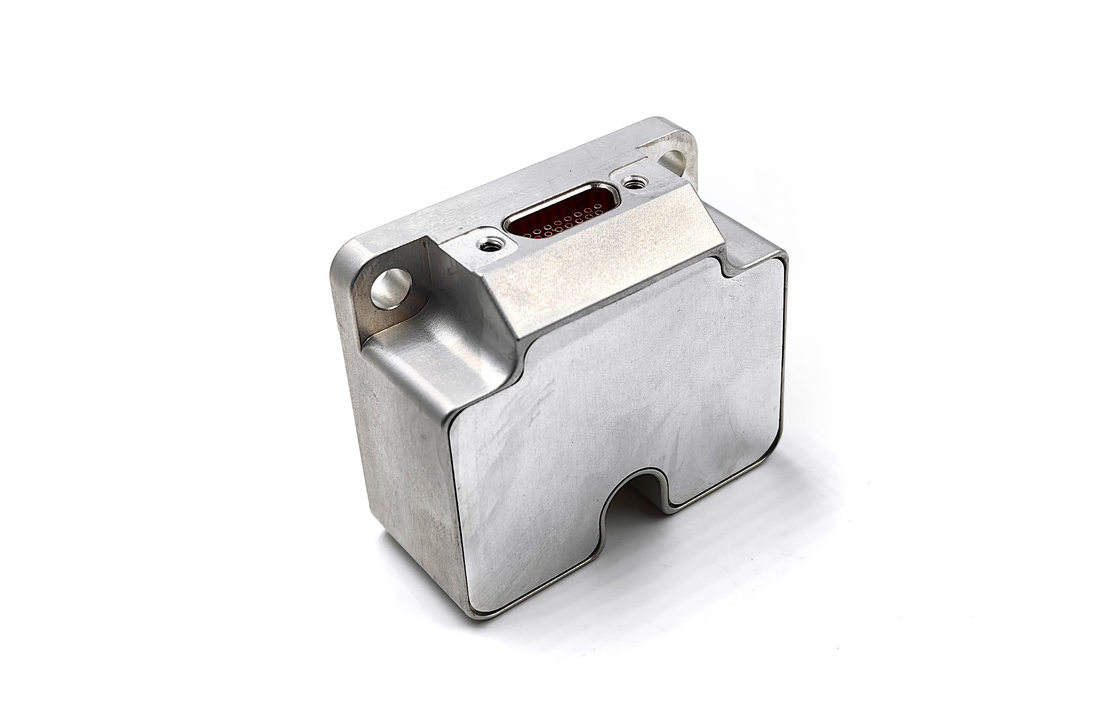

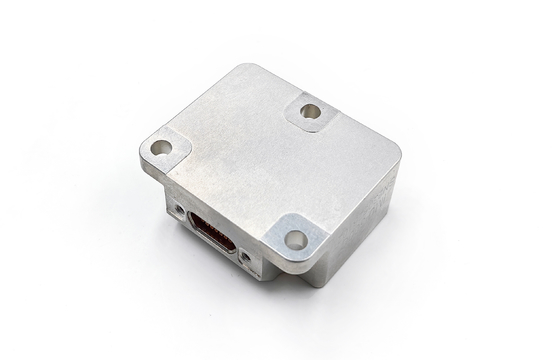

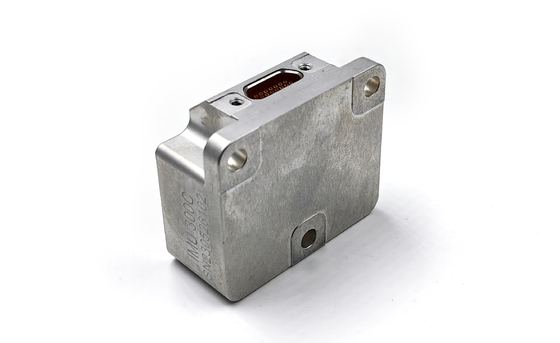

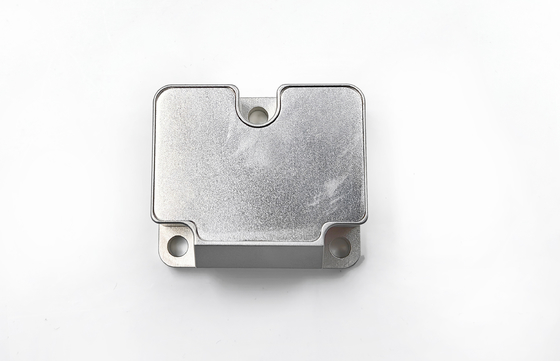

Unità di misurazione inerziale di grado tattico con accelerometro e giroscopio a 3 assi integrati

Unità di misurazione inerziale di grado tattico con accelerometro e giroscopio a 3 assi integrati

Marchio:	Firepower
Numero di modello:	IMU6-1
MOQ:	1
prezzo:	3000$
Condizioni di pagamento:	L/C, T/T, Western Union
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

CHINA

Certificazione:

Distanza di misura:

±400°/sec

Stabilità del bias in corso:

0.3°/h

camminata casuale angolare:

00,15°/√h

Ripetibilità del bias (1σ):

1°/h

Non linearità del fattore di scala ((1σ)):

150 ppm

Intervallo dell'accelerometro:

±10 g

Stabilità del bias dell'accelerometro durante il funzionamento:

00,02 mg

Peso:

55 ± 5 g

Imballaggi particolari:

sponge+box

Supply Ability:

500/month

Evidenziare:

Unità di misurazione inerziale giroscopico

Unità di misura dell'inerzia dell'accelerometro 3 assi

Unità di misurazione inerziale di grado tattico

Descrizione del prodotto

Descrizione del prodotto

IlIMU6l'unità di misurazione inerziale è composta da giroscopio a tre assi, accelerometro a tre assi, angolo di inclinazione a tre assi (senza questo sensore per impostazione predefinita), sensore di temperatura, scheda di elaborazione del segnale,struttura e software necessari, e viene utilizzato per misurare la velocità angolare a tre assi, l'accelerazione a tre assi e l'angolo di inclinazione a tre assi del vettore.Accelerometro e dati di inclinazione dopo compensazione degli errori (compresa la compensazione della temperatura), compensazione dell'angolo di disallineamento dell'installazione, compensazione non lineare, ecc.) attraverso la porta seriale RS-422 secondo un protocollo di comunicazione concordato.

Parametri del prodotto

GYroscopioIndice tecnico

Parametro	Unità	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervallo di misura (personalizzabile)	°/s	± 400	± 400	± 400	± 2000
Stabilità del bias durante l'esecuzione ((@ varianza di Allan)	°/h	0.3	0.1	0. 05	1
Stabilità di bias @10s (10s liscia, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Stabilità del bias a temperatura massima	°/h	10	3	2	18
Passeggiata angolare casuale	°/√h	0.15	0.1	0.02	0.3
Bias ripetibilità (1σ)	°/h	1	0.5	0.3	2
Bicome sensibilità di accelerazione	°/h/g	1	1	1	2
Non linearità del fattore di scala ((1σ))	ppm	150	150	150	300
Ripetibilità del fattore di scala (1σ)	ppm	20	20	20	100
Disallineamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Larghezza di banda di 3 dB	Hz	250	200	150	250

Accelerometro Indice tecnico

Parametro	Unità	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Intervallo di misura (personalizzabile)	g	± 10	± 30		± 50		± 80
Stabilità del bias in corso (varianza di Allan @ 25 oC)	mg	0.02	0.05		0.1		0.2
Stabilità di bias @10s	mg	0.05	0.2		0.5		1
Stabilità del bias a temperatura massima	mg	1	3		5		15
Passeggiata angolare casuale	m/s/√h	0.001	0.002		0.005		0.01
Bias ripetibilità ((1σ)	mg	0.1	0.5		1		2
Ripetibilità del fattore di scala (1σ)	ppm	200	200			200		200
Non linearità del fattore di scala ((1σ))	ppm	50		100		200		300
Disallineamento	°	± 0.05		± 0.05		± 0.05		± 0.05
Larghezza di banda di 3 dB	Hz	100		100		100		100

Indice tecnico di inclinazione

Parametro	Unità	IMU6-1y-x
Intervallo di misura	g	± 17
Stabilità a bias zero (1s di levigamento)	mg	0.5
Nonlinearità del fattore di scala	ppm	500

Caratteristiche elettriche

Parametro	Unità	IMU6-1y
Voltaggio	V.	+5±0.5
Corrente di partenza	mA	< 400
Consumo di energia allo stato stazionario	W	< 1.2
Ripple	mV	100

Adattabilità ambientale

Parametro	Unità	IMU6-1y-x
Temperatura di funzionamento	oC	-45~85
Temperatura di conservazione	oC	-55~105

Altri

Parametro	Unità	IMU6-1y-x
Peso	g	55±5
Orario di inizio	s	1

Disegno di contorno
