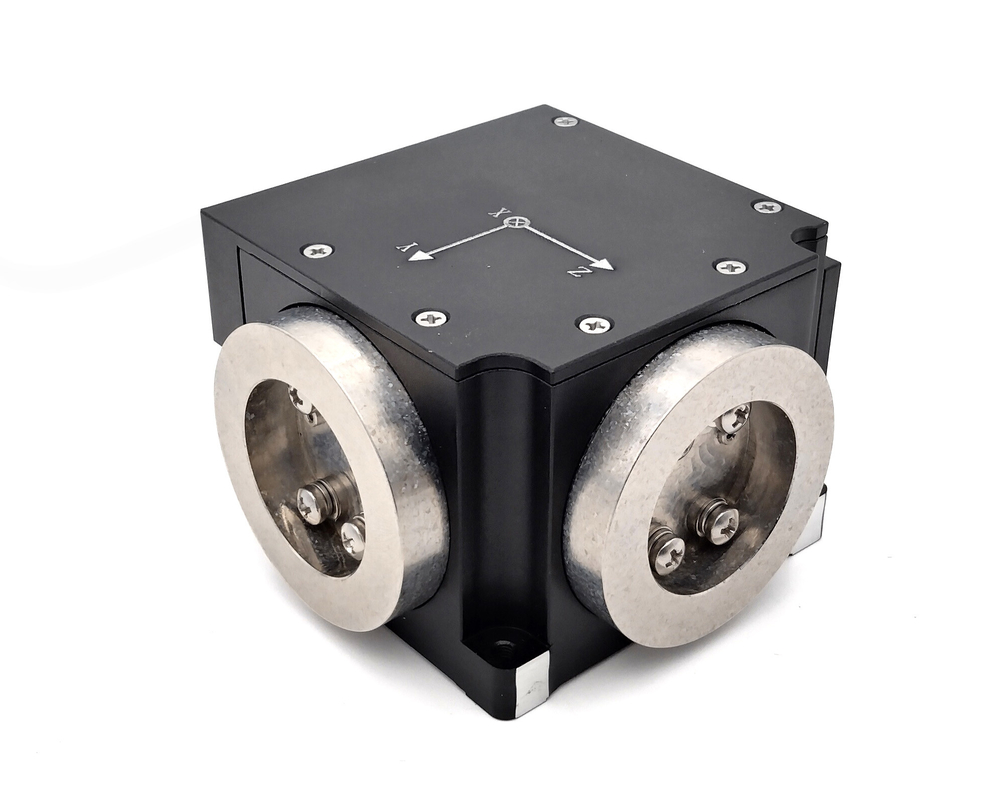

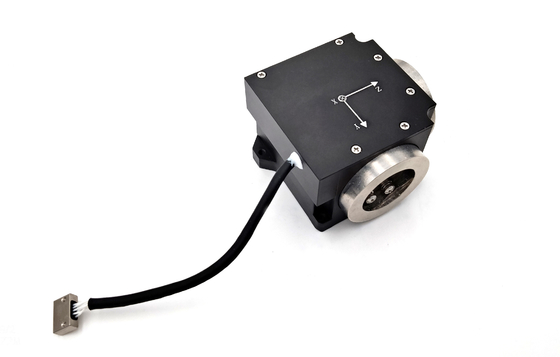

Giroscopio integrato a fibra ottica a tre assi a ciclo chiuso digitale per la navigazione UGV

Marchio:	FIREPOWER
Numero di modello:	HG4930C
MOQ:	1
prezzo:	7000$
Condizioni di pagamento:	L/C, T/T, Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Distanza di misura:

±500°/s

stabilità a parzialità zero:

0.3°/h

Ripetibilità zero-bias:

0.3°/h

Non linearità del fattore di scala:

≤50ppm

Larghezza di banda:

≥ 200 Hz

Sensibilità a bias zero:

≤ 0,07°/h/g

Imballaggi particolari:

sponge+box

Capacità di alimentazione:

500/mese

Evidenziare:

Giroscopio a fibra ottica per la navigazione UGV

Giroscopio in fibra ottica a tre assi

Giroscopio a fibra ottica a ciclo chiuso

Descrizione del prodotto

Descrizione del prodotto

TG-40Mè un sensore di velocità angolare inerziale basato sull'effetto ottico di Sagnac, utilizzato per misurare la velocità angolare del vettore lungo l'asse sensibile del prodotto.Un'unità di rilevamento della velocità angolare del prodotto è un anello di fibra ottica, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, e nel frattempo un segnale di tensione convertito da un segnale di differenza di percorso ottico è sottoposto a feedback e controllo a circuito chiuso, in modo che la modulazione e la demodulazione del segnale siano realizzate,e l'obiettivo di rilevamento del segnale di velocità angolare ad alta precisione è raggiunto.È composto da un'unità ottica di rilevamento della velocità angolare e da un'unità di rilevamento del segnale, che fornisce informazioni di incremento angolare giroscopico e informazioni sulla temperatura interna.sono principalmente adatti a applicazioni quali sistemi di navigazione inerziale di media e alta precisione, sistemi di posizionamento e orientamento, sistemi di servo-stabilizzazione, ecc.

Composizione

a) La parte della scatola di circuito comprende una fonte luminosa in fibra dopata con erbio, un circuito di rilevamento e controllo del segnale, un accoppiatore di fibra e un rivelatore fotoelettrico;

b) La parte della testa del sensore è costituita da una bobina di fibra ottica e da una guida d'onda in Y;

Aspetto e dimensione dell'installazione

(a)Dimensioni complessive

Dimensione complessiva (mm):71.5 mm ± 0,1 mm * 71,5 mm ± 0,1 mm * 45,0 mm ± 0,1 mm (L * P * H, compresa la testa del contatore);

(b)Dimensioni dell'impianto

Dimensione dell'installazione (mm):58.5 mm ± 0,1 mm * 53,0 mm ± 0,1 mm * 52,5 mm ± 0,1 mm * 44,5 mm ± 0,1 mm; posizione del foro 4 * Φ3.5

Peso

Peso totale del prodotto 370 g ± 10 g.

Parametri tecnici

Numero di serie	Prodotto di prova	Unità	Requisiti tecnici
1	Inizia.- In alto. tempo	s	3
2	Stabilità a bias zero (10 s di levigamento)	(°) /h	≤ 0.3
3	Ripetibilità senza pregiudizio	(°) /h	≤ 0.3
4	Coefficiente di camminata casuale	(o)/h1/2	≤ 0.01
5	Fattore di scala non-linearità	ppm	≤ 50
6	Ripetibilità per fattore di scala	ppm	≤ 50
7	Temperatura di funzionamento	°C	-45~+70
8	Temperatura di conservazione	°C	-55~+80
9	Intervallo dinamico	(°) /s	± 500
10	Tensione di alimentazione	V.	+5V
11	Consumo di energia allo stato stazionario (temperatura massima)	W	≤ 8

Disegno di contorno
