Giroscopio a fibra ottica VG1703 ±300°/s Campo di misura ≤0.5°/h Stabilità

Giroscopio a fibra ottica VG1703 ±300°/s Campo di misura ≤0.5°/h Stabilità

Marchio:	Firepower
Numero di modello:	MFOG-40
MOQ:	1
prezzo:	1350$
Condizioni di pagamento:	L/C, D/P, T/T, Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Allineare:

± 300 (°/s

Stabilità a bias zero ((10s, 1σ):

≤0,5 °/h

Camminata casuale angolare:

≤0,02 °/h

Larghezza di banda 3db:

≥300Hz

Ripetibilità zero-bias ((1σ):

≤0,5 °/h

Non linearità del fattore di scala:

≤500pm

Dimensione:

φ40x20mm

Consumo energetico:

≤1.5W

Imballaggi particolari:

Sponge + Carton

Capacità di alimentazione:

500/mese

Evidenziare:

giroscopio a fibra ottica campo di misura 300°/s

Stabilità giroscopico in fibra ottica 0

5°/h

Descrizione del prodotto

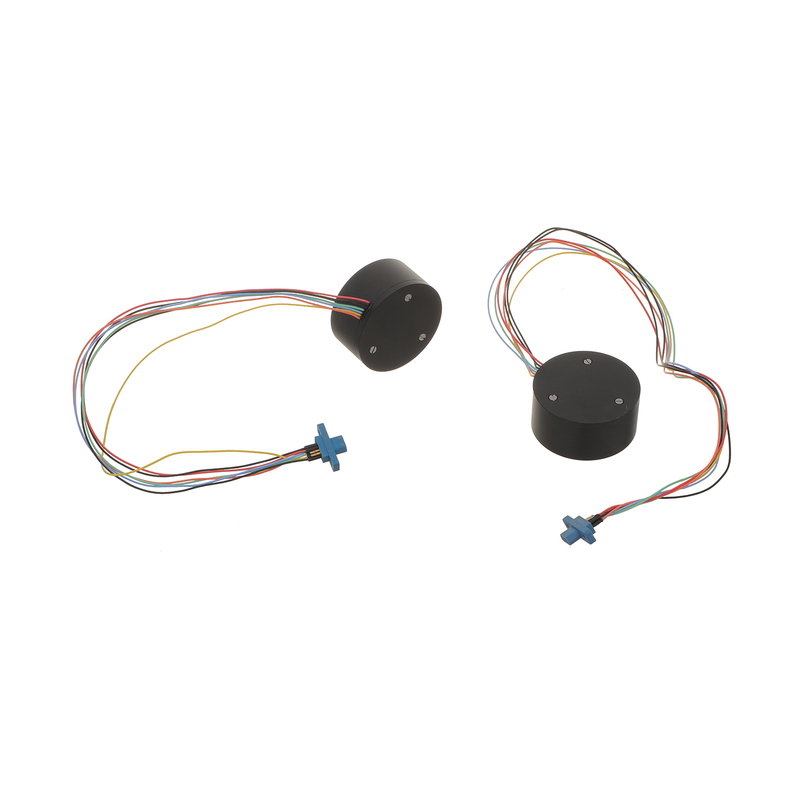

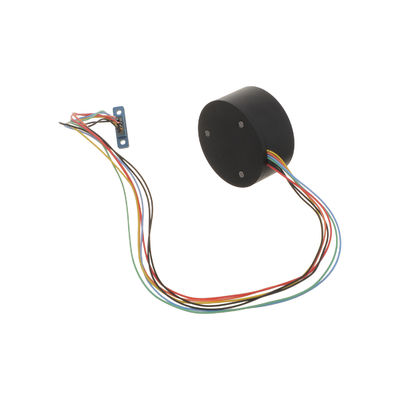

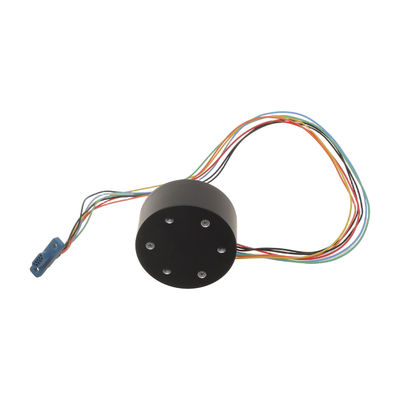

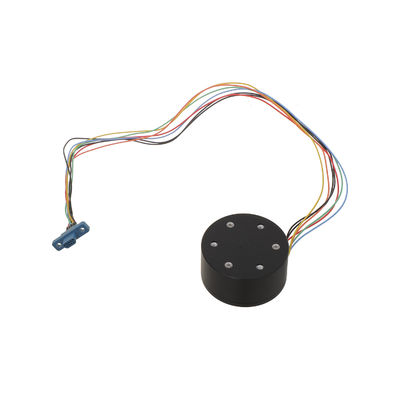

Giroscopio a fibra ottica VG1703

Panoramica del prodotto

Il giroscopio a fibra ottica micro-nano MFOG-40 è un sensore di velocità angolare avanzato che integra tecnologie ottiche, meccaniche ed elettroniche. Utilizzando l'effetto Sagnac con dispositivi a fibra micro-nano, offre una misurazione di alta precisione rilevando le differenze di fase tra i fasci di luce controrotanti, elaborati attraverso un'elettronica sofisticata per applicazioni di controllo e misurazione precise.

Caratteristiche principali

Struttura semplice senza parti in movimento o soggette a usura
Capacità di avvio rapido con dimensioni compatte (φ40×20mm)
Struttura leggera per un'integrazione versatile sulla piattaforma
Ideale per il controllo dell'assetto e i sistemi di misurazione del vettore

Componenti tecnici

Gruppo percorso ottico
Scheda circuitale di rilevamento e controllo del segnale
Scheletro ad anello in fibra e alloggiamento strutturale

Requisiti di alimentazione

Parametro	Specifica
Tensione	4.85V~5.15V
Ripple	20mV
Corrente elettrica	0.2A

Interfaccia elettrica

Numero di nodo	Colore	Definizione
1	Arancione	RS422 R-
2	Blu	RS422 R+
3	Verde	RS422 T+
4	Giallo	RS422 T-
5	Nero	GND
6	Nero	GND
7	Rosso	5V

Parametri di prestazione

Parametro	Specifica
Intervallo (°/s)	±300
Fattore di scala (LSB/°/s)	3600
Non linearità del fattore di scala (ppm)	≤500
Stabilità di bias zero (10s, 1σ, °/H)	≤0.5
Ripetibilità del bias zero (1σ, °/H)	≤0.5
Camminata angolare casuale (°/H1/2)	≤0.02
Stabilità di bias zero a piena temperatura (°/H)	≤1.5
Larghezza di banda a 3dB (Hz)	≥300
Alimentazione (V)	5±0.15
Consumo energetico (W)	≤1.5

Diagrammi del prodotto

Diagramma tecnico del giroscopio a fibra ottica VG1703

Disegno dimensionale del giroscopio a fibra ottica VG1703
