Struttura meccanica della piattaforma girevole UUT di asse di posizione 3 con la scatola di temperatura

Marchio:	Firepower

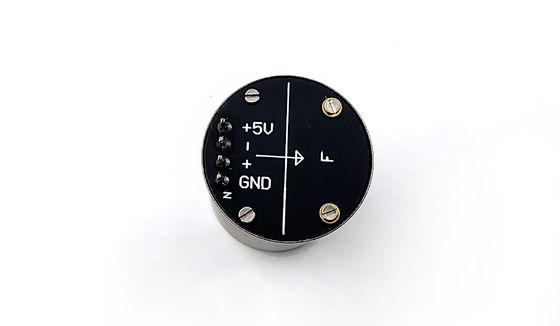

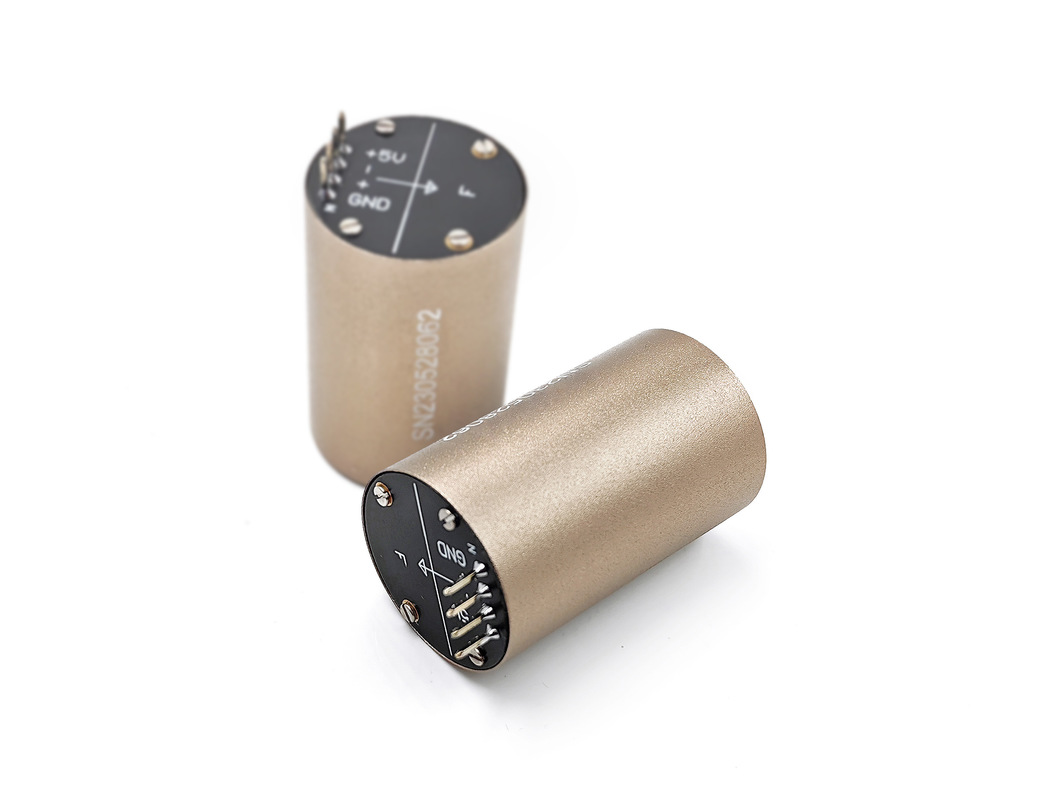

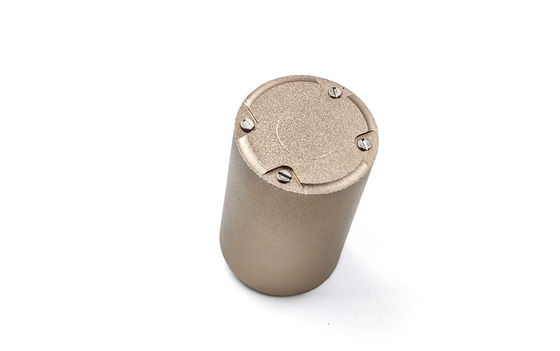

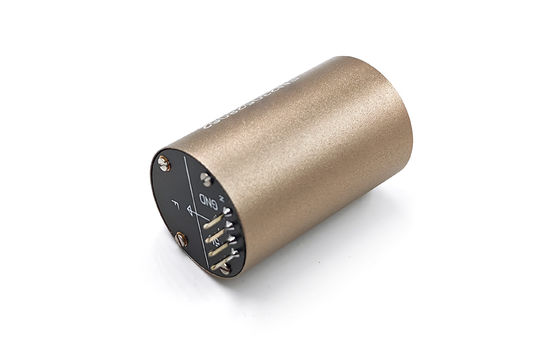

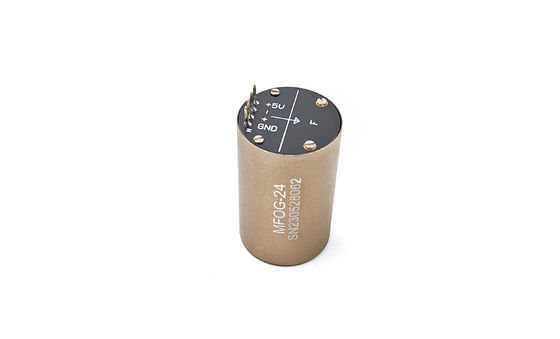

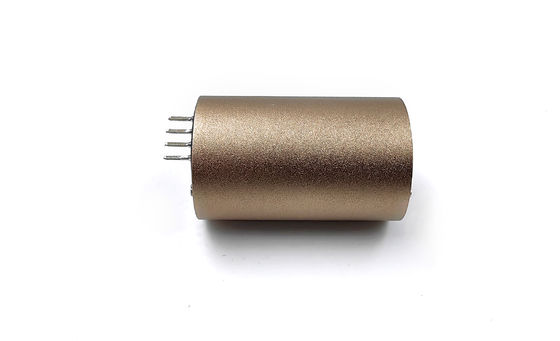

Numero di modello:	MFOG-24
MOQ:	1
prezzo:	800$
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500pcs

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Allineare:

±500°/s

Fattore di scala:

3600LSB°/s

stabilità a parzialità zero:

≤1,5°/s

Ripetibilità zero-bias:

≤1,5°/s

Larghezza di banda 3dB:

≥300Hz

Dimensione:

φ24X39 mm

Imballaggi particolari:

scatola

Capacità di alimentazione:

500pcs

Evidenziare:

Piattaforma girevole di asse di posizione 3

Una piattaforma girevole UUT di 3 assi

Piattaforma girevole di asse della scatola 3 di temperatura

Descrizione del prodotto

Struttura meccanica UUT per tavola rotante a 3 assi con camera termica

Panoramica del prodotto

Tavola rotante ad alta precisione a tre assi con camera termica per test di navigazione inerziale e applicazioni di simulazione del movimento. Disponibile in configurazione a tre assi convenzionale o con capacità di controllo della temperatura integrata.

Specifiche principali

Attributo	Valore
Nome del prodotto	Tavola rotante triassiale
Peso massimo del carico	50KG
Dimensione massima del carico	450×400×350 mm
Struttura	UUT
Diametro del piano	550mm
Intersezione a tre assi	0,25 mm nel raggio della sfera
Precisione di posizionamento	±3″

Caratteristiche del prodotto

Disponibile in configurazione a tre assi convenzionale o con camera termica integrata
Struttura meccanica UUT per un controllo preciso del movimento
Funzioni di posizione, velocità e oscillazione su tutti gli assi
Sistemi di protezione completi, inclusi protezione da sovraccarico, sovracorrente e sovratensione
Test ambientali opzionali con camera termica e scatola a vuoto

Parametri tecnici

Specifiche meccaniche
Peso massimo del carico	50Kg
Dimensione massima del carico	450×400×350 mm
Diametro del piano	550mm
Intersezione a tre assi	0,25 mm nel raggio della sfera (garanzia del processo)
Accuratezza di rotazione
Accuratezza di rotazione dell'inclinazione	Beccheggio ±3″; Rollio ±3″; Imbardata ±3″
Verticalità a tre assi	Asse di beccheggio e rollio ±3″
Precisione di posizionamento angolare a tre assi	±3″
Ripetibilità di posizionamento angolare a tre assi	2″
Gamma rotativa a tre assi	Continuamente
Gamma di velocità angolare
Rollio	±0.001°/s～500°/s
Beccheggio	±0.001°/s～400°/s
Imbardata	±0.01°/s～400°/s
Specifiche di prestazione
Accelerazione angolare massima (con carico)	Rollio 1000°/s², Beccheggio 600°/s², Imbardata 400°/s²
Fluidità della velocità	Oltre 360°, velocità massima 0,001°/s
Accuratezza della velocità	Media a 360° ±5×10⁻⁵ (50PPM), media a 10° ±1×10⁻⁴ (100PPM), media a 1° ±1×10⁻⁳ (1000PPM)
Risoluzione della velocità	0,0001°/s
Larghezza di banda del sistema (-3dB)	Rollio 15Hz, Beccheggio 10Hz, Imbardata 8Hz
Camera termica
Metodo di raffreddamento	Raffreddamento meccanico
Intervallo di temperatura	Min -65°C, Max +90°C, Avg 25°C
Gradiente di temperatura	Positivo 1,0°C/min; Negativo 1,0°C/min
Accuratezza della temperatura	±1°C
Stabilità della temperatura	±0,1°C
Requisiti di alimentazione
Trifase	380V±10%, 50Hz±3%
Monofase	220V±10%, 50Hz±3%
Condizioni di lavoro
Temperatura di esercizio	20±10°C
Umidità relativa	≤50% (30°C)
Resistenza di terra	<2Ω
