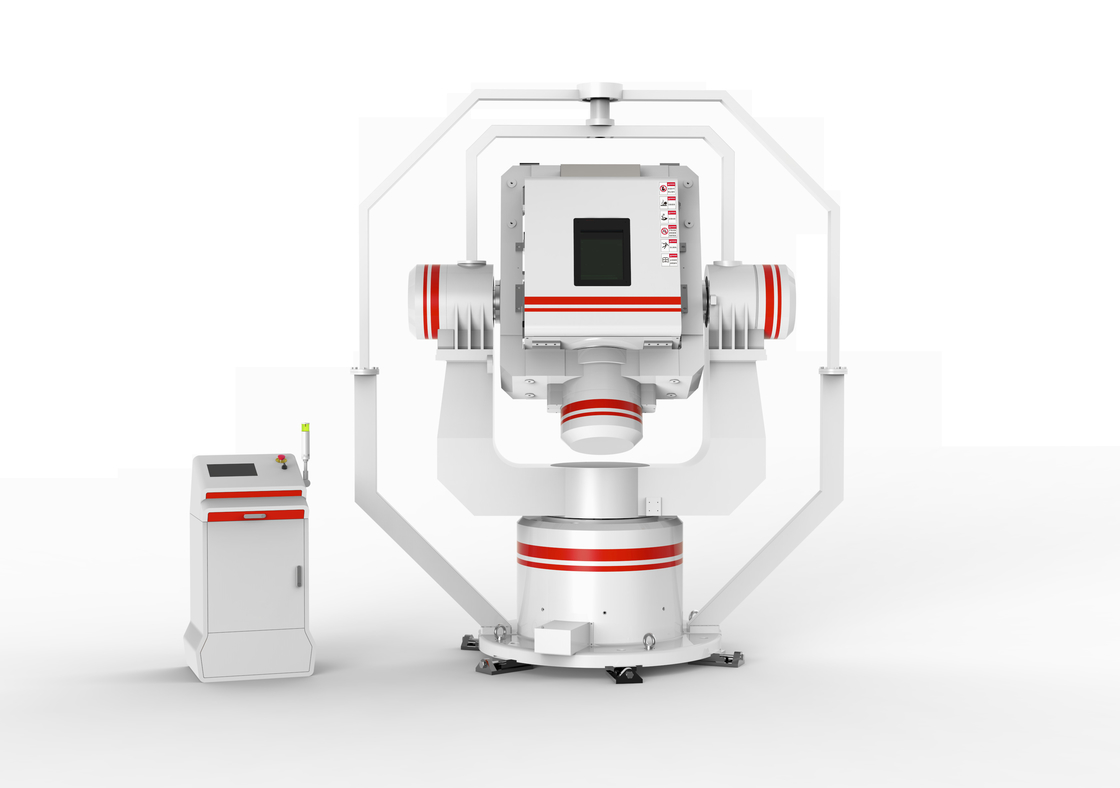

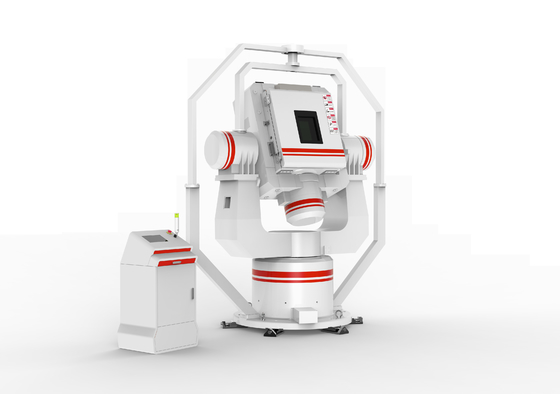

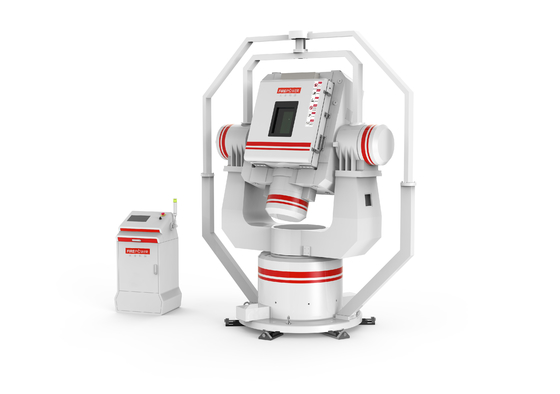

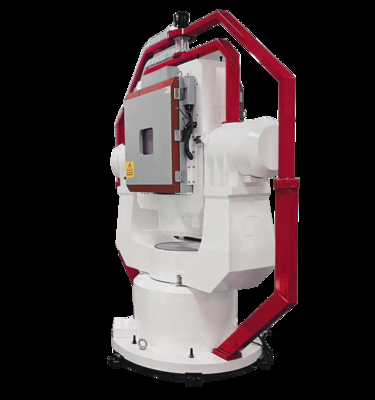

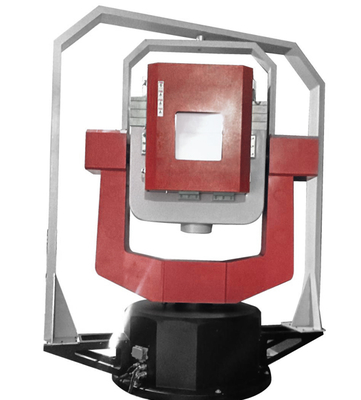

Struttura meccanica della piattaforma girevole UUT di asse di posizione 3 con la scatola di temperatura

Marchio:	Firepower
Numero di modello:	3A50
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	L/C, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Nome del prodotto:

giradischi triassiali

peso massimo del carico:

50 kg

dimensione massima del carico:

450 × 400 × 350 mm

Struttura:

UUT

Diametro del piano d'appoggio:

550 mm

Intersezione di tre assi:

0.25 mm in raggio di palla

Precisione di posizionamento:

±3″

Evidenziare:

Piattaforma girevole di asse di posizione 3

Una piattaforma girevole UUT di 3 assi

Piattaforma girevole di asse della scatola 3 di temperatura

Descrizione del prodotto

Prezzo del giradischi a tre assi prezzo del tavolo di prova del movimento a tre assi posizione del giradischi velocità di oscillazione del tavolo

Il giradischi a tre assi, secondo lo scopo della classificazione, comprende il giradischi convenzionale a tre assi e il giradischi a tre assi con scatola di temperatura.Il tavolo a fusione tradizionale a tre assi è principalmente di costruzione a due assiLa struttura principale del giradischi a tre assi con scatola di temperatura appartiene al tipo UUT, che può realizzare la posizione,velocità e funzione di oscillazione in un determinato intervallo di temperatura.

Il giradischi di prova di navigazione inerziale è composto principalmente da corpo meccanico, sistema di controllo, sistema di propulsione elettrica, ecc. Lo stato di lavoro include posizione, velocità, oscillazione, vibrazione, servo di tracciamento, ecc.Secondo i diversi requisiti di prova, ci sono un asse singolo, due assi, tre assi e persino più assi; i modi di controllo potrebbero essere automatici, manuali e di simulazione, ecc. Sono disponibili il controllo ravvicinato e il controllo a distanza.Le funzioni di protezione includono la protezione da sovraccarico, protezione contro la sovra-corrente, protezione contro la sovra-tensione, protezione contro il surriscaldamento, protezione contro il sovra-limite di movimento, protezione contro l'interruzione di corrente di emergenza, ecc.La prova in diverse condizioni ambientali potrebbe essere eseguita con una camera di temperatura e una scatola a vuoto aggiuntive.

Principali parametri tecnici	Peso massimo del carico massimo: 50 kg
	Dimensioni massime del carico: 450 × 400 × 350 mm
	Struttura meccanica:UUT
	Diametro della parte superiore del tavolo: 550 mm
	Intersezione di tre assi:0.25 mm di raggio di palla (assicurazione del processo)
	Precisione di rotazione dell'inclinazione	Il passo è di ± 3′′; il rotolamento di ± 3′′; la posizione di ± 3′′.
	Verticalità a tre assi: asse di inclinazione e di rotolamento ±3′′
	Precisione di posizionamento angolare su tre assi: ± 3′′
	Ripetibilità del posizionamento angolare a tre assi:2′′
	Distanza di rotazione a tre assi:continua
	Intervallo di velocità angolare	Rotolamento ± 0,001o/s ̇ 500o/s
		Piatto ± 0,001 o/s ≈ 400 o/s
		Posizione ±0,01 o/s ≈400 o/s
	Accelerazione angolare massima (con carico)	Rotolamento 1000°/s2
		Inclinazione 600°/s2
		Posizione 400°/s2
	velocità liscia	oltre 360°, velocità massima 0,001°/s
	Accuratezza della velocità	(360° media) ±5×10-5 (50PPM) ((10° media) ±1×10-4 ((100PPM) ((1° media) ±1×10-3 ((1000PPM)
	Risoluzione della velocità	0.0001 o/s
	Larghezza di banda del sistema: (-3dB)	Rotoli 15Hz
		Tonicità 10Hz
		Classe 8Hz
	Con funzione di simulazione digitale, interfaccia di comunicazione RS232, GPS
	Ciclo di scivolamento della conduzione elettrica (90 cicli dell'utente).
	Camera di temperatura	Rifrescamento meccanico
		Intervallo Min= - 65,Max= + 90,Avg= 25 °C
		Per il calcolo della velocità di rotazione, il calcolo della velocità di rotazione deve essere effettuato in base al calcolo della velocità di rotazione.
		Precisione ± 1 °C;Stabilità ± 0,1 °C
	Potenza	a) Terzo filo a quattro fasi, 380 V±10%, 50 Hz ± 3%
		b) monofase, 220V±10%, 50HZ±3%
	Condizioni di lavoro	a) Temperatura di lavoro:20±10oC;
		b) umidità relativa:≤ 50% (± 30oC);
		c) Resistenza di messa a terra del filo di terra < 2Ω;
		d) con scantinato isolante dalle vibrazioni;
