Giroscopio ottico inerziale per i sistemi di orientamento e di posizionamento

Marchio:	avic
Numero di modello:	F120A
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Campo di misura:

-500~+500º/s

Stabilità diagonale zero:

≤ 0.003º/h

Ripetibilità diagonale zero:

≤ 0.003º/h

Riporti in scala factorNonlinear:

≤5ppm

Alimentazione elettrica:

-5, +5v

Potere:

Imballaggi particolari:

scatola di sponge+

Capacità di alimentazione:

50/month

Evidenziare:

Giroscopio ottico inerziale

Giroscopio ottico dei sistemi di orientamento

Posizionamento del giroscopio ottico

Descrizione del prodotto

Girobussole inerziali dei giroscopi di girobussola del sistema a fibra ottica a fibra ottica della bussola

Caratteristiche

●durata della vita lunga di progettazione della Tutto fibra, dimensione del piccolo pacchetto, alta stabilità e più resistenza ad interferenza.

●Polarizzatore integrato della fibra - perdita di inserzione minima ed alto rapporto di estinzione, offrendo più resistenza alla temperatura ed alla scossa meccanica come pure vibrazione intensa.

●Pacchetto compatto affidabile - funzionalmente robusto per tutti i tipi di ambienti, ideale per un ampio delle applicazioni sia in civile che nelle aree militari.

●Tecnologia di QuichLaunch - tempo di attivazione del minio senza la calibratura esterna richiesta.

●Lunghezza d'onda ottimale - migliora la sensibilità da 50% con la stessi struttura, dimensione e costo.

●Isolamento e compressione di rumore - riduce significativamente la passeggiata aleatoria di angolo.

●La tecnologia di SelfTrack - migliora la gamma dinamica della girobussola

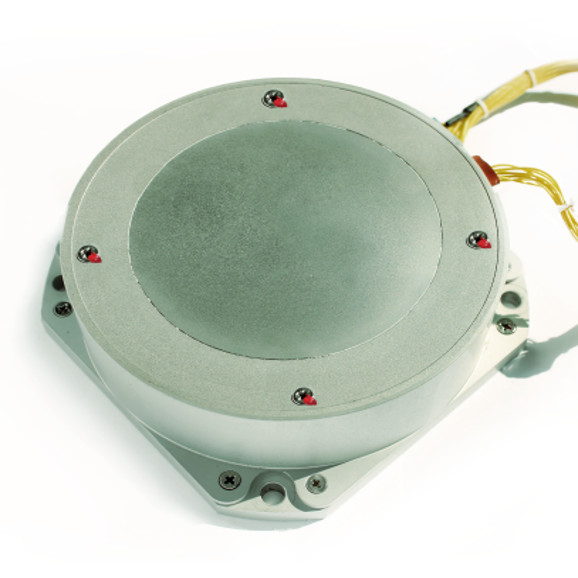

Il giroscopio a fibra ottica di unico asse F120 è un'ottica d'integrazione, i meccanici e un'elettricità di velocità angolare dello tutto solido stato del dispositivo di alta precisione del sensore inerziale. Il prodotto ha le caratteristiche di alta precisione e di alta affidabilità.

Campi di applicazione:

sistemi di navigazione inerziali di alta precisione,

sistemi di orientamento e di posizionamento,

sistemi di misura di atteggiamento,

servo sistemi di stabilizzazione

Caratteristiche di prestazione

Progetto	unità	F120A	F120B	F120C	F120D
Campo di misura	º/s	-500~+500	-500~+500	-500~+500	-500~+500
Stabilità di derivazione zero	º/h	≤ 0,003	≤ 0,008	≤ 0,01	≤ 0,03
Ripetibilità diagonale zero	º/h	≤0.003	≤ 0,008	≤0.01	≤0.03
Coefficiente della passeggiata aleatoria	º/√h	≤0.0004	≤0.0008	≤0.001	≤0.003
Riporti in scala factorNonlinear	PPM	≤5	≤10	≤20	≤ 30
FactorRepeatability della scala	PPM	≤ 5	≤10	≤20	≤ 30
Riporti in scala factorAsymmetry	PPM	≤5	≤10	≤20	≤30
Tempo di avviamento	s	≤1
larghezza di banda	Hertz	>100
alimentazione elettrica	V	-5, +5
potere	W	≤6
Temperatura di funzionamento	℃	-40~+65
temperatura di stoccaggio	℃	-45~+85
vibrazione	Hertz, g2/Hz	20~2000,0.06
Scossa	g, spettrografia di massa	30,11
I dati la velocità di rinfrescamento	Hertz	200~500
Di baud rate	bps	115200~921600
outputmethod	/	Radiodiffusione)/avviato (di difetto (abitudine)
Livello di interfaccia	/	RS-422
Connettore	/	J30J-15TJL
dimensione di forma	millimetro	Φ120×39.5

Dimensioni

Giroscopio ottico inerziale per i sistemi di orientamento e di posizionamento 0

Giroscopio ottico inerziale per i sistemi di orientamento e di posizionamento 1
