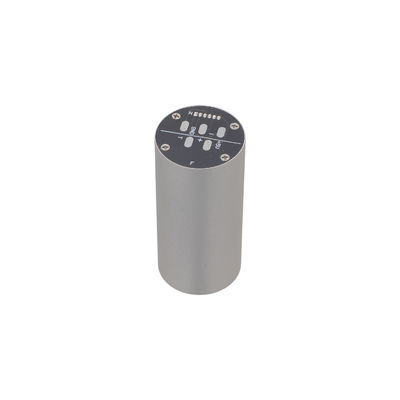

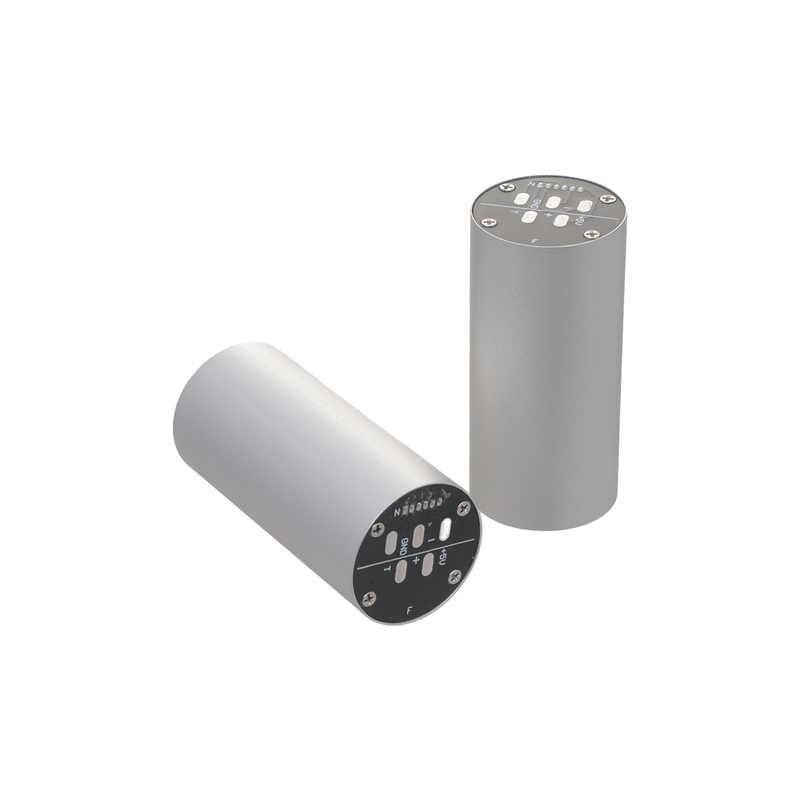

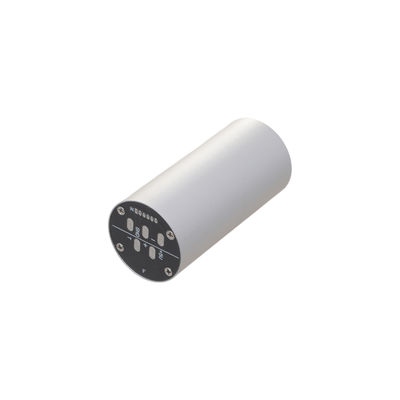

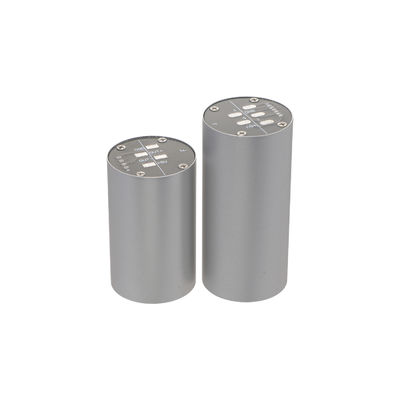

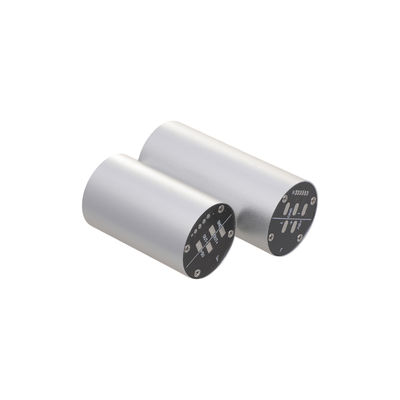

Giroscopio in fibra ottica ad alta precisione per il rilevamento delle condotte sotterranee

Giroscopio in fibra ottica ad alta precisione per il rilevamento delle condotte sotterranee

Marchio:	Firepower
Numero di modello:	MFOG-091A
MOQ:	1
Condizioni di pagamento:	T/t, l/c
Capacità di approvvigionamento:	1000/Month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Ripetibilità zero polarizzazione:

≤ 2°/h

stabilità a parzialità zero:

≤ 2°/h

Passeggiata casuale:

0,04 °/√ora

Allineare:

300°/sec

Non linearità del fattore di scala:

≤1000ppm

Intervallo di misurazione:

±300º/s

Temperatura di conservazione:

-55~+85°C

Resistenza alle vibrazioni:

Intervallo di temperatura operativo:

-40 ° C a +70 ° C.

Connettore:

pin/pad di saldatura

Imballaggi particolari:

cartone con la spugna

Capacità di alimentazione:

1000/Month

Evidenziare:

Asse doppio della piattaforma girevole del sensore di navigazione

″ Doppio di asse 2 della piattaforma girevole

Descrizione del prodotto

Giroscopio in fibra ottica ad alta precisione per il rilevamento delle condotte sotterranee

Il FizoptikaVG091A è un sensore di velocità angolare ad alta integrazione che combina ottica, meccanica ed elettronica basata sull'effetto Sagnac.Utilizza dispositivi a micro-nano-fibra per rilevare la velocità angolare attraverso l'analisi della differenza di fase dei fasci di luce di contropropagazione.

Caratteristiche chiave

Struttura semplice senza parti mobili o usurate
Capacità di avvio rapido
Dimensioni compatte: φ24 mm × 51,6 mm (cilindrica)
Progettazione leggera: ≤ 30 g
Ampia gamma di temperature: -40°C a +70°C di funzionamento, -55°C a +85°C di conservazione
La costruzione robusta resiste a 20g di vibrazioni casuali (20Hz~2000Hz)
Ideale per applicazioni di controllo e misura dell'atteggiamento del vettore

Specifiche di prestazione

Numero di serie	Progetto	Indicatori di prestazione
1	Distanza (°/s)	± 300
2	Fattore di scala	7±0,7mv/°/s
3	Nonlinearità del fattore di scala (ppm)	≤ 1000
4	Stabilità a bias zero (10s, 1σ, °/H)	≤ 2
5	Ripetibilità a bias zero (1σ, °/H)	≤ 2
6	Cammino casuale angolare (°/H 1/2)	≤ 0.04
7	Bias zero (°/s)	≤ 0.05
8	Larghezza di banda 3 dB Larghezza di banda (Hz)	≥ 450
9	Fornitura di alimentazione (V)	5 + 0.15
10	Consumo di energia (W)	≤ 0.7
11	Dimensione (mm)	φ24X51.6

Requisiti di alimentazione esterna

+5V	Specificità
Voltaggio.	4.85V~5.15V
Ripple	20 mV
Corrente elettrica	0.2A

MFOG-091A Definizione del nodo

Numero	Definizione	Commento
1	5V
2	Fuori.	Prodotto differenziale
3	Fuori +
4	GND	Terrazzo di potenza
