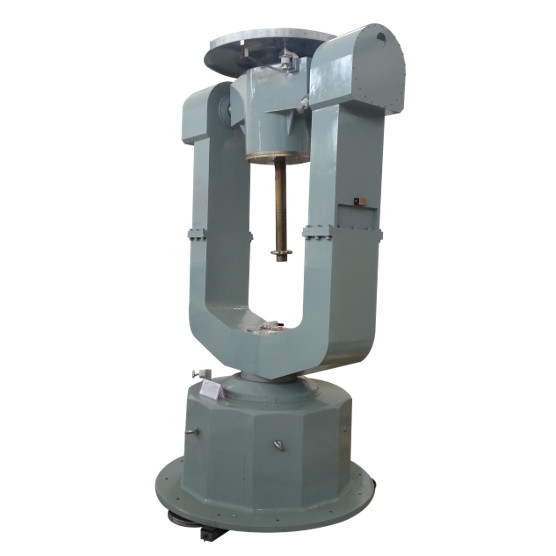

Simulatore libero di moto di rotazione della piattaforma girevole giroscopica da 360 gradi

simulatore giroscopico di posizione della piattaforma girevole 360deg di rotazione del simulatore libero continuo a tre assi di moto

1 prefazione

Secondo i bisogni di XXX, è necessario da acquistare una piattaforma girevole giroscopica con le funzioni della posizione, della velocità e della simulazione.

2 indici tecnici principali

2,1 peso del carico: 30 chilogrammi

2,2 dimensione del carico: diametro 500 millimetri di × 500 millimetri;

2,3 struttura meccanica della tavola: UUT

2,4 intersezione giroscopica: all'interno della palla del raggio di 0.25mm (garanzia lavorante)

2,5 accuratezza di rotazione di inclinazione: ″ di rotolamento del ± 5

″ Del ± 5 del passo

Sopportando il ″ del ± 5

2,6 Perpendicularity di tre asce: ″ del ± 5 dell'asse di rollio e di asse di passo

2,7 precisione di posizionamento della posizione angolare giroscopica: ″ del ± 6

2,8 risoluzione della misura giroscopica di posizione angolare: 0,36 ″

2,9 gamma giroscopica di rotazione: continuo giroscopico

Una gamma di 2,10 velocità angolari: ± 0,001 °/s ~ 400 °/s del rotolo

± 0,001 °/s ~ 400 °/s del passo

± 0,001 °/s-200 °/s di azimut

Un'accuratezza di 2,11 velocità angolari: 5 × 10^-5 (una media di 360 °)

5 × 10^-4 (una media di 10 °)

5 × 10^-3 (1 media del °)

Una stabilità di 2,12 velocità angolari: 5 × 10^-5 (una media di 360 °)

5 × 10^-4 (una media di 10 °)

5 × 10^-3 (1 media del °)

2,13 accelerazione angolare massima: rotolo 200 °/s2

Passo 200 °/s2

Sopportare 100 °/s2

2,15 interfaccia di simulazione

Con la funzione di simulazione digitale, interfaccia di comunicazione RS-232, di baud rate da determinare.

2,16 anello di contatto conduttivo (TBD)

Il ciclo è un ciclo comune, in cui:

Anello di potere: 28 V, 10 A;

Resistenza di contatto dell'anello di contatto: 0.005Ω (statico), 0.01Ω (dinamico).

2,17 alimentazione elettrica

A) A quattro vie trifase, 380V ± 10%, 50 hertz di ± 3%

B) Monofase, 220V ± 10%, 50HZ ± 3%

2,18 condizioni di lavoro

A) Temperatura di funzionamento: 20 ℃ del ± 10;

B) Umidità relativa: ≤ 50% (℃ 30);

C) La messa a terra della resistenza a massa di messa a terra è più di meno di 2Ω;

D) con il fondamento sismico di isolamento;

E) Non c'è forte disturbo elettromagnetico intorno.
