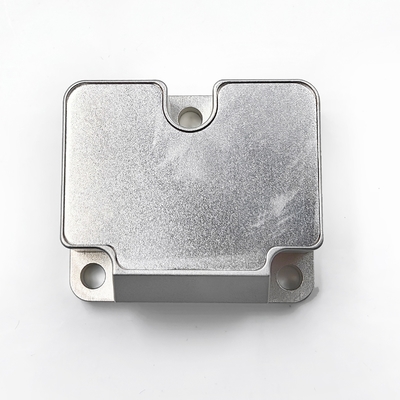

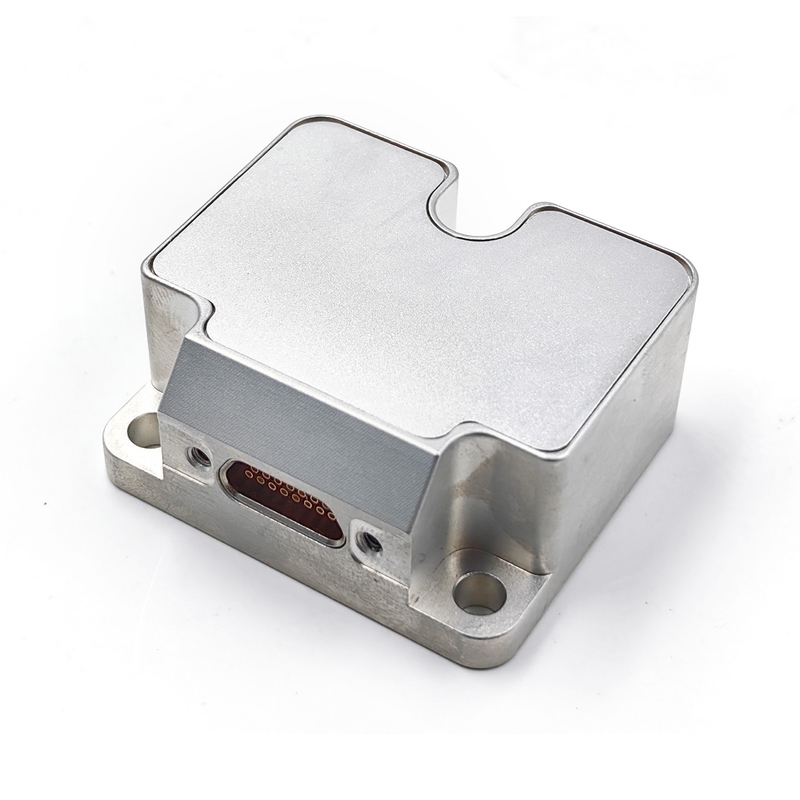

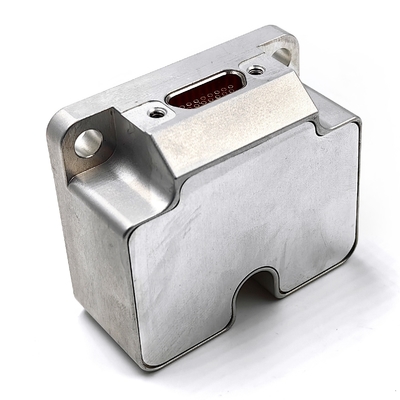

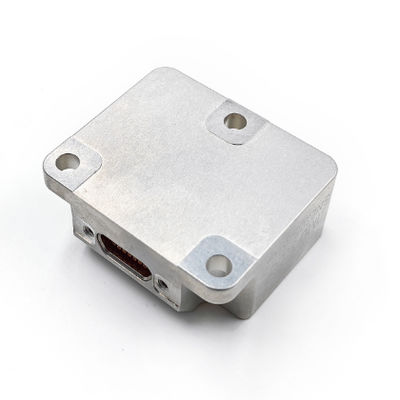

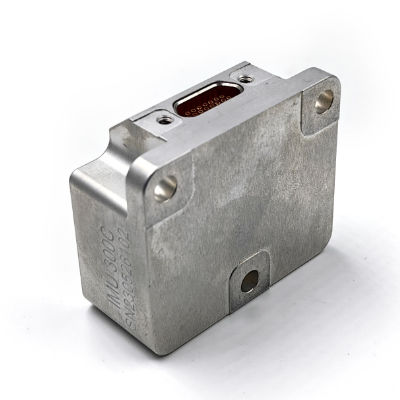

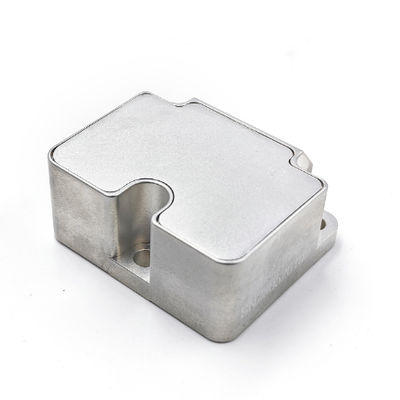

Stim300 IMU Accelerometro Sensore giroscopico di alta precisione

Stim300 IMU Accelerometro Sensore giroscopico di alta precisione

Marchio:	Firepower
Numero di modello:	IMU6
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

Gamma della girobussola:

±400°/sec

giroscopio Stabilità di polarizzazione zero:

00,5 °/h

Intervallo di acc:

Acc Zero Bias Stabilità:

00,02 mg

Larghezza di banda:

200HZ

Interfaccia di comunicazione:

RS422

Fornitore di energia:

Passeggiata casuale:

0.2°/√h

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/month

Evidenziare:

Rilevatore di accelerazione 15VDC

rilevatore di accelerazione dell'accelerometro inerziale

rilevatore di accelerazione del misuratore di vibrazioni di precisione

Descrizione del prodotto

Stim300 IMU Accelerometro Sensore giroscopico di alta precisione

Stim300 IMU Accelerometro Sensore giroscopico di alta precisione 0

Descrizione del prodotto

Il presente manuale di istruzioni è il principale documento di riferimento per l'uso e il funzionamento dell'IMU6-1,ed è preparato principalmente in conformità dell'accordo tecnico dell'unità di misurazione inerziale IMU6-1 MEMS e delle condizioni tecniche dell'unità di misurazione inerziale e della combinazione giroscale triassialeL'unità di misurazione inerziale della serie IMU6-1 può modificare la precisione di misura e la gamma di misura del sensore inerziale in base alle esigenze dell'utente.

Composizione e funzione L'unità di misurazione inerziale MEMS è costituita da un giroscopio a tre assi, un misuratore di accelerazione a tre assi, un angolo di inclinazione a tre assi, un sensore di temperatura,una scheda di elaborazione del segnale, una struttura e il software necessario, e viene utilizzato per misurare tre assi velocità angolare, tre assi di accelerazione e tre assi angolo di inclinazione di un vettore.la tabella di carico e i dati di inclinazione a poppa (compresa la compensazione della temperatura), compensazione dell'angolo di disallineamento dell'installazione, compensazione non lineare e simili) attraverso una porta seriale RS-422 secondo un protocollo di comunicazione concordato.

Parametri tecnici

Specifiche del giroscopio

Parametro	Unità	IMU6-1	IMU6-1A
Intervallo di misura (personalizzabile)	°/s	± 400	± 400
Stabilità di bias zero (@ Allan Variance)	°/h	1	0.5
Stabilità di bias zero (1s liscia, 1σ, temperatura ambiente)	°/h	10	5
Stabilità di bias zero (10s liscia, 1σ, temperatura ambiente)	°/h	5	1
Errore di parzialità pari a zero per l'intero intervallo di temperatura	°/h	20	10
Passeggiata casuale	°/√h	0.2	0.1
Ripetibilità senza pregiudizio	°/h	10	5
Sensibilità all'accelerazione a bias zero	°/h/g	1	1
Risoluzione	°/h	2	1

Nonlinearità del fattore di scala	ppm	500
Ripetibilità per fattore di scala	ppm	500
Accoppiamento incrocio	%	0.1
Larghezza di banda	Hz	125

Acc Specificazioni

Parametro	Unità	IMU6-1y-1	IMU6-1y-2
Intervallo di misura (personalizzabile)	g	± 10	± 30
Stabilità a bias zero (Varianza di Allan @ 25oC)	mg	0.02	0.05
Stabilità a bias zero (1s di levigamento)	mg	0.1	0.5
Stabilità a bias zero (10 s di levigamento)	mg	0.05	0.2
Errore di parzialità pari a zero per l'intero intervallo di temperatura	mg	1	3
Passeggiata casuale	m/s/√h	0.001	0.002
Ripetibilità senza pregiudizio	mg	0.1	0.5

Ripetibilità per fattore di scala	ppm	500
Nonlinearità del fattore di scala	ppm	500
Larghezza di banda	Hz	125

Principali campi di applicazione

Stim300 IMU Accelerometro Sensore giroscopico di alta precisione 1

Per la compagnia.

Foto di fabbrica

Stim300 IMU Accelerometro Sensore giroscopico di alta precisione 10

Stim300 IMU Accelerometro Sensore giroscopico di alta precisione 11
