IMU Accelerometer Gyro con elevata adattabilità ambientale per UAV tattici e industriali

Name: IMU Accelerometer Gyro con elevata adattabilità ambientale per UAV tattici e industriali
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU200J
Price: 3,003.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	IMU200J
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	L/C,T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Gamma della girobussola:

±500°/s

giroscopio Stabilità di polarizzazione zero:

4°/h

Intervallo di acc:

± 16 g

Stabilità del bias dell'accelerometro:

0.2 mg (ALLAN)

Interfaccia di comunicazione:

1 canale RS422

Larghezza di banda:

200HZ

Peso:

≤ 45 g

Dimensione:

44.8*38.6*13.5 mm

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

UAV industriali IMU accelerometro giroscopico

UAV tattico IMU accelerometro giroscopico

Alta adattabilità ambientale IMU accelerometro giroscopio

Descrizione del prodotto

Giroscopio ad alta adattabilità ambientale per UAV tattici e industriali

Descrizione del prodotto

L'IMU200J è un'unità di misurazione inerziale (IMU) basata sulla tecnologia di micromachinatura (MEMS), con giroscopio MEMS ad alte prestazioni e accelerometro MEMS integrati,con una potenza di uscita di 3 velocità angolari e 3 accelerazioni.
IMU200J ha un'elevata affidabilità e una forte adattabilità ambientale.
ampiamente utilizzato in UAV tattici e industriali, munizioni intelligenti, ricercatori e altri campi.

I suoi principali campi di applicazione sono:

* UAV tattico e industriale
* munizioni intelligenti
* Cercatore

Funzione principale

1. Giroscopio digitale a tre assi:

1 Intervallo di misura dinamica:± 500o/s
②Stabilità a bias zero: 1°/h

2Accelerometro digitale triassiale:
①Intervallo dinamico di misura:± 16 g
2 Stabilità a Bias Zero: 0,07 mg (ALLAN);

3. Alta affidabilità: MTBF > 20000h;
4. Precisione garantita nell'intero intervallo di temperatura (-40 oC ~ 70 oC):
algoritmo di calibrazione e compensazione della temperatura ad alte prestazioni integrato;
5. Adatti al lavoro in condizioni di forti vibrazioni;
6Interfaccia 1 canale UART, 1 canale SPI, 1 canale CAN.

Parametri tecnici

Parametro		Condizioni di prova	Valore tipico	Unità
Giroscopio	Intervallo dinamico di misura	-	± 500	o/s
	Stabilità di bias zero	Variazione di Allan (intervallo di 500 °/s, temperatura normale)	4	o/h
	Stabilità di bias zero	media di 10 s (-40 oC ~ + 80 oC, temperatura costante)	20	o/h
	Pregiudizio zero	Intervallo di bias zero	≤ ± 0.1	o/s
		Variazione di bias zero nell'intero intervallo di temperatura (media di 1 s)	± 0.07	o/s
		Ripetibilità senza pregiudizio	0.012	o/s
		Effetto dell'accelerazione lineare sul bias	0.002	o/s/g
	Fattore di scala	Accuratezza del fattore di scala	0.2	% FS
	Fattore di scala	Nonlinearità del fattore di scala	0.05	% FS
	Risoluzione		0.005	°/s
	Passeggiata casuale angolare	-	0.06	°/√ ora
	Larghezza di banda	-	220	Hz
Accelerometro	Intervallo dinamico di misura	-	± 16	g
	Stabilità di bias zero	Varianza di Allan (intervallo di 16 g, temperatura normale)	0.2	mg
	Stabilità di bias zero	media di 10 s (-40 oC ~ + 80 oC, temperatura costante)	1	mg
	Pregiudizio zero	Intervallo di bias zero	±2	mg
		Variazione di pregiudizio pari a zero nell'intero intervallo di temperatura	±2	mg
		Inizia ripetibilità	0.2	mg
	Fattore di scala	Accuratezza del fattore di scala	0.2	%
	Fattore di scala	Nonlinearità del fattore di scala	0.05	% FS
	Velocità camminata casuale	-	0.08	m/s/√hr
	Larghezza di banda	-	200	Hz
Interfaccia di comunicazione	SR422 di 1 rotta	Tasso di Baud	460.8	MHz
Caratteristiche elettriche	Voltaggio	-	5±0.5	V.
	Consumo di energia	-	1.5	W
	Ripple	P-P	150	mV
Caratteristiche strutturali	Dimensione	-	44.8 x 38.6 x 13.5	mm
Caratteristiche strutturali	Peso	-	45 ± 1	g
Ambiente di utilizzo	Temperatura di funzionamento	-	-40~80	oC
	Temperatura di conservazione	-	-45~85	oC
	Vibrazione	-	20 ~ 2000 Hz,60,06 g
	Impatto	-	1000 g,0.5ms
Affidabilità	MTBF	-	20000	h
Affidabilità	Tempo di lavoro continuo	-	120	h

Disegno di contorno

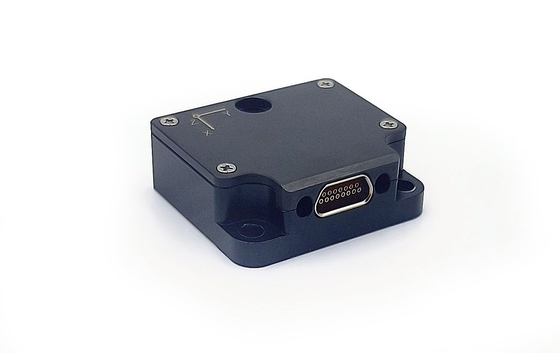

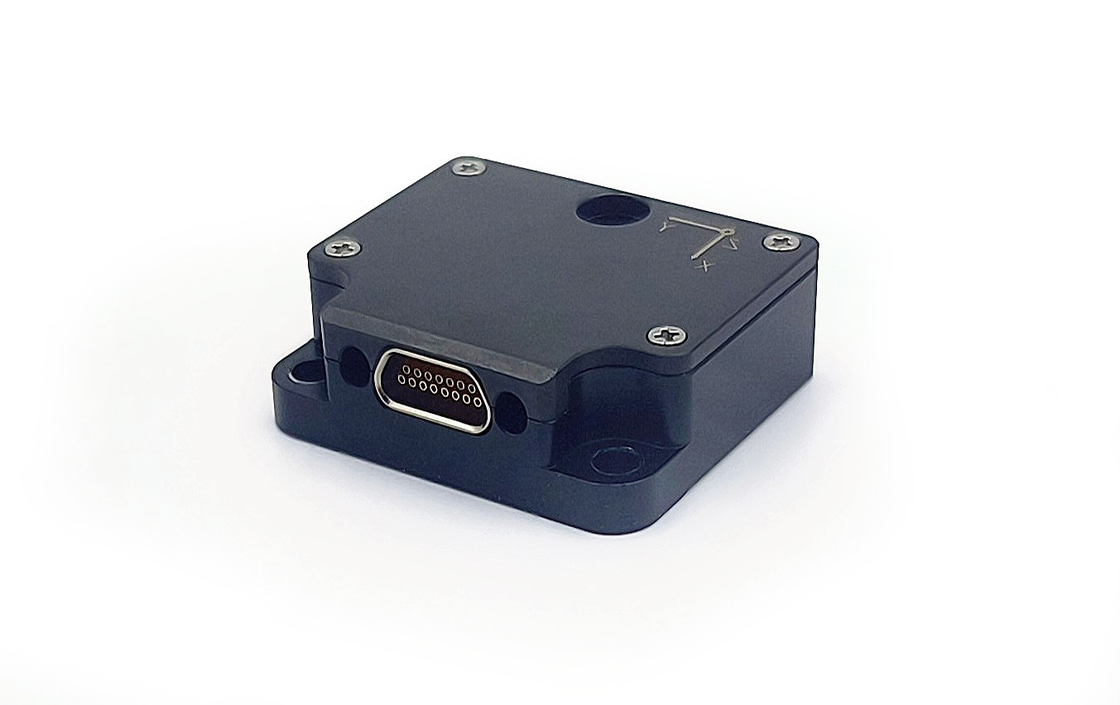

Foto dettagliata

Pagamento e spedizione

IMU Accelerometer Gyro con elevata adattabilità ambientale per UAV tattici e industriali 3

IMU Accelerometer Gyro con elevata adattabilità ambientale per UAV tattici e industriali 4

IMU Accelerometer Gyro con elevata adattabilità ambientale per UAV tattici e industriali 5
