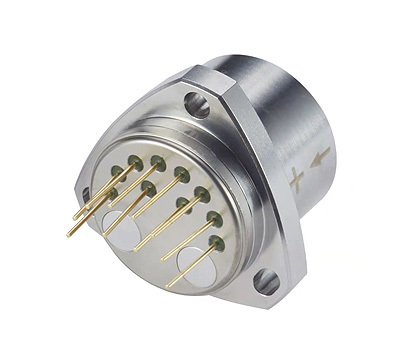

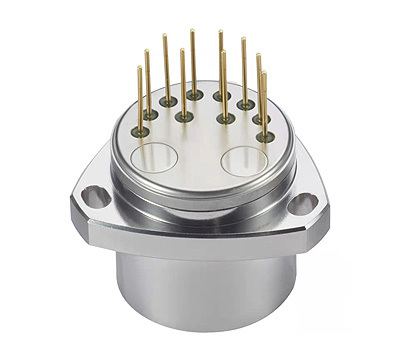

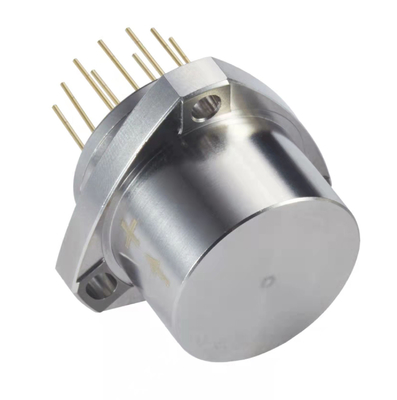

Sensore di vibrazione di navigazione dell'Istituto centrale di statistica IMU, accelerometro inerziale di flessione del quarzo

Marchio:	Firepower
Numero di modello:	JB11
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Funzione:

prova di vibrazione

K0/K1 diagonale:

≤±3mg

Limite:

5 μg

Fattore di scala k1:

1.05~1.30 mA/g

Coefficiente K2 di non linearità di secondo grado:

≤±10μg /g2

Peso:

≤80g

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/month

Evidenziare:

Sensore di vibrazione di navigazione dell'Istituto centrale di statistica

Accelerometro di flessione del quarzo di IMU

Trasduttore di accelerazione per l'Istituto centrale di statistica IMU

Descrizione del prodotto

Sensore di vibrazione di navigazione INS IMU, accelerometro di flessione al quarzo inerziale

Attributi del prodotto

Attributo	Valore
Funzione	prova di vibrazione
Bias K0/K1	≤ ± 3 mg
Limite	5 μg
Fattore di scala K1	10,05 - 1,30 mA/g
Coefficiente di non linearità di secondo ordine K2	≤ ± 10 μg/g2
Peso	≤ 80 g

Documentazione del prodotto

Introduzione del prodotto

L'accelerometro flessibile al quarzo è un accelerometro per navigazione inerziale militare ad alta precisione con eccezionale stabilità a lungo termine, ripetibilità, prestazioni di avvio,adattabilità ambientaleAdatto sia per i test statici che per quelli dinamici, funge da sensore di vibrazione standard.

La corrente di uscita del prodotto mantiene una relazione lineare con la forza applicata o l'accelerazione.Un sensore di temperatura integrato opzionale consente la compensazione dei valori di spostamento e dei fattori di scala per ridurre al minimo gli effetti della temperatura ambientale.

Caratteristiche di prestazione

- No, no, no, no.	Parametri	JB01-1	JB01-02	JB01-03
1	Distanza	± 50 g	± 50 g	± 50 g
2	Limite	5 μg	5 μg	5 μg
3	Bias K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
4	Fattore di scala K1	10,05 - 1,30 mA/g	10,05 - 1,30 mA/g	10,05 - 1,30 mA/g
5	Coefficiente di non linearità di secondo ordine K2	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
6	0g 4 ore di stabilità a breve termine	≤ 10 μg	≤ 15 μg	≤ 20 μg
7	1g 4 ore di stabilità a breve termine	≤ 10 ppm	≤ 15 ppm	≤ 20 ppm
8	Ripetibilità globale del bias σK0 (1σ,1 mese)	≤ 10 μg	≤ 20 μg	≤ 30 μg
9	Ripetibilità globale del fattore di scala σK1/K1 (1σ,1 mese)	≤ 15 ppm	≤ 30 ppm	≤ 50 ppm
10	Coefficiente di non linearità ripetibilità globale K2/K1 ((1σ, 1 mese)	≤ ± 10 μg/g2	≤ ± 20 μg/g2	≤ ± 30 μg/g2
11	Coefficiente termico di bias (media della temperatura totale)	≤ ± 10 μg /°C	≤ ± 30 μg /°C	≤ ± 50 μg /°C
12	Coefficiente termico del fattore di scala (media della temperatura totale)	≤ ± 10 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
13	Rumore (resistenza di campionamento 840Ω)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
14	Frequenza naturale	400-800 Hz	400-800 Hz	400-800 Hz
15	Larghezza di banda	800-2500 Hz	800-2500 Hz	800-2500 Hz
16	Vibrazioni casuali	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
17	Impatto	100 g,5 ms, 1/2 sin	100 g,5 ms, 1/2 sin	100 g,5 ms, 1/2 sin
18	Lavora temporaneamente.	-55°C a +85°C	-55°C a +85°C	-55°C a +85°C
19	Temperatura di deposito.	-60°C a + 120°C	-60°C a + 120°C	-60°C a + 120°C
20	Fornitore di alimentazione	± 12 ~ ± 15V	± 12 ~ ± 15V	± 12 ~ ± 15V
21	Consumo di corrente	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
22	Sensore termico	Personalizzabile	Personalizzabile	Personalizzabile
23	Dimensione	F25.4x30 mm	F25.4x30 mm	F25.4x30 mm
24	Peso	≤ 80 g	≤ 80 g	≤ 80 g

Applicazioni

Misurazione dell'inclinazione di perforazione

Aeronautica Astronautica

Strumenti attrezzature inerziali

Caratteristiche chiave

Alta risoluzione
Alta stabilità
Alta precisione
Basso consumo energetico
Eccellente capacità di sovraccarico
Dimensioni compatte
Risparmio economico
Ampia gamma di misura

Dimensioni del prodotto
