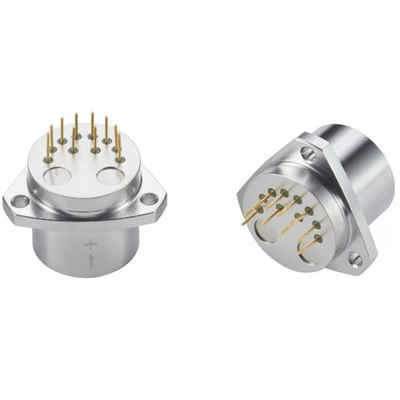

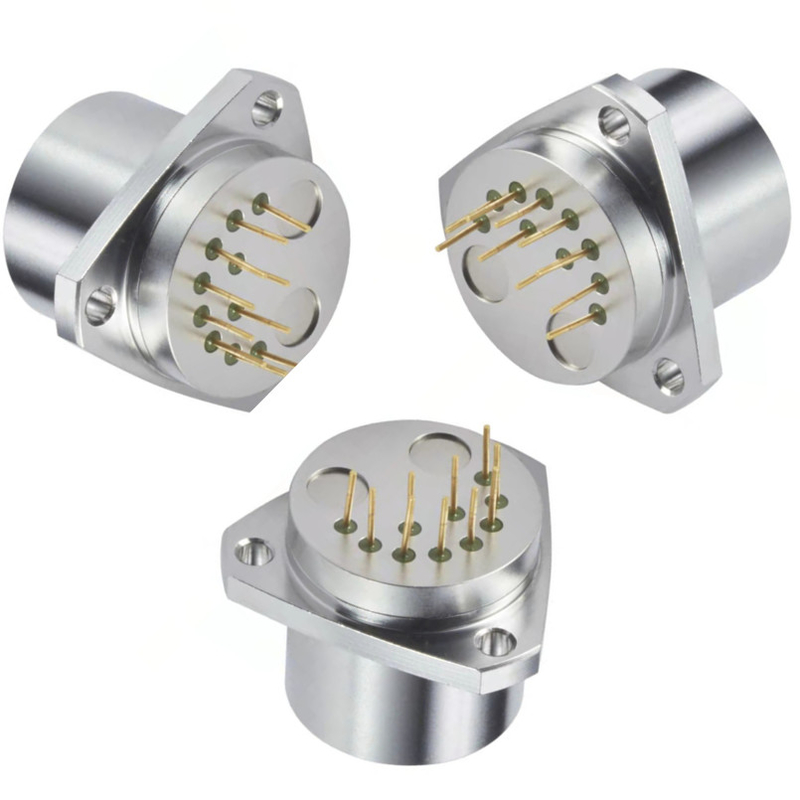

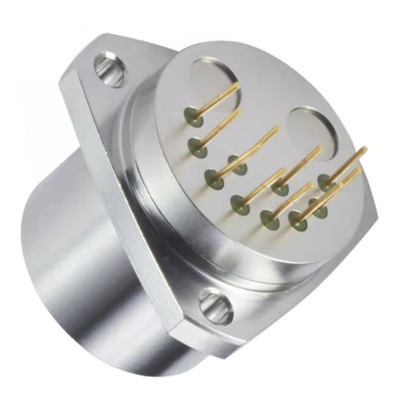

Alto accelerometro flessibile unico del quarzo della gamma 70g con il sensore di temperatura

Alto accelerometro flessibile unico del quarzo della gamma 70g con il sensore di temperatura

Marchio:	Firepower
Numero di modello:	JB2-02
MOQ:	1
prezzo:	600~1190
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Intervallo:

±70g

Risoluzione:

5 μg

K0/k1 diagonale:

≤(±1 mg)

Fattore di scala chilolitro:

0.8~1.5 mA/g

Deriva diagonale Sigma k0 (1σ, un mese):

≤20 μg

Potenza:

±12~±15V

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/month

Evidenziare:

accelerometro del quarzo 70g

Accelerometro del quarzo con il sensore di temperatura

Accelerometro di flessione del quarzo dell'alta gamma

Descrizione del prodotto

Accelerometro al quarzo flessibile unico ad alta gamma 70g con sensore di temperatura

Specifiche chiave

Attributo	Valore
Gamma	±70g
Risoluzione	5μg
Bias k0/k1	≤(±1 mg)
Fattore di scala kl	0.8~1.5 mA/g
Deriva di bias Sigma k0 (1σ, un mese)	≤20 μg
Alimentazione	±12~±15V

Panoramica del prodotto

La famiglia di accelerometri JB2 utilizza sensori flessibili al quarzo unici per la misurazione dell'accelerazione ad alta gamma (70g) in ambienti aerospaziali. Essendo il sensore predominante nei sistemi di navigazione inerziale strap-down degli aerei commerciali e militari cinesi, offre un'eccezionale ripetibilità e affidabilità a lungo termine.

Caratterizzato da un sistema sismico brevettato Q-flex® con struttura a flessione al quarzo incisa e massa sismica in quarzo amorfo, il JB2 offre un'eccellente ripetibilità di bias, fattore di scala e allineamento degli assi. L'elettronica integrata produce una corrente di uscita proporzionale all'accelerazione sia per le misurazioni statiche che dinamiche, convertibile in tensione tramite resistori di carico forniti dal cliente.

Il sensore di temperatura interno opzionale consente notevoli miglioramenti delle prestazioni attraverso algoritmi di compensazione della temperatura per bias, fattore di scala e disallineamento degli assi.

Caratteristiche principali

Eccellenti prestazioni di ripetibilità all'accensione
Design robusto per l'ambiente
Segnale di uscita analogico
Gamma regolabile sul campo
Sensore di temperatura interno opzionale per la compensazione termica
Ampia gamma di misurazione (70g)

Caratteristiche di prestazione

N.	Parametro	JB2-01	JB2-02
1	Campo di misura	±70g	±70g
2	Valore di soglia	5μg	5μg
3	Valore di deviazione k0/k1	≤(±3 mg)	≤(±5 mg)
4	Fattore di scala k1	1.3±0.2 mA/g	1.3±0.2 mA/g
5	Coefficiente non lineare del secondo ordine K2	≤±20μg/g²	≤±30μg/g²
6	Stabilità a breve termine 0g 4 h	≤10 μg	≤20 μg
7	Stabilità a breve termine 1g 4 h	≤10 ppm	≤20 ppm
8	Valore di deviazione ripetibilità completa σk0 (1σ,1 mese)	≤10 μg	≤30 μg
9	Ripetibilità completa del fattore di scala σk1/k1 (1σ,1 mese)	≤15ppm	≤30 ppm
10	Ripetibilità completa del coefficiente non lineare σk2/k1 (1σ,1 mese)	≤±10 μg/g²	≤±20 μg/g²
11	Coefficiente di temperatura del valore di deviazione	≤±20 μg/℃	≤±30 μg/℃
12	Coefficiente di temperatura del fattore di scala	≤±20 ppm/℃	≤±30ppm/℃
13	Rumore (La resistenza di campionamento è 840Ω)	≤5mv	≤8.4mv
14	Frequenza naturale	400~800 Hz	400~800 Hz
15	Larghezza di banda	800~2500 Hz	800~2500 Hz
16	Vibrazione	5g(20-2000Hz)	5g(20-2000Hz)
17	Shock	100g,5ms,1/2sin	100g,5ms,1/2sin
18	Intervallo di temperatura di esercizio	-40-+85℃	-40-+85℃
19	Intervallo di temperatura di stoccaggio	-60-+120℃	-60-+120℃
20	Alimentazione	±12~±15V	±12~±15V
21	Consumo di corrente	≤±20mA	≤±20mA
22	Sensore di temperatura	Sì e No due tipi	Sì e No due tipi
23	Dimensioni	Ф25.4X30mm	Ф25.4X30mm
24	Peso	≤80g	≤80g

Applicazioni tipiche

Misurazione di perforazione e inclinazione
Aeronautica e astronautica
Strumenti e attrezzature

Dettagli di configurazione

Nota: Il sensore di temperatura è AD590. Il punto 10 è la connessione ad alta potenza, mentre il punto 9 è la connessione a bassa potenza. I punti 9 e la massa di alimentazione utilizzano una resistenza al platino con un valore di 1K e un coefficiente termico inferiore a 5 ppm.

Scarica il disegno di configurazione e le specifiche dell'interfaccia
