Sensore di vibrazione ad azione elevata a singolo asse ad accelerometro al quarzo per l'industria petrolifera e del gas

Sensore di vibrazione ad azione elevata a singolo asse ad accelerometro al quarzo per l'industria petrolifera e del gas

Marchio:	Firepower
Numero di modello:	AV1-01
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

Funzione:

prova di vibrazione

Intervallo di misurazione:

±50 g

Valore di soglia:

5 μg

valore di deviazione K0/K1:

≤ ± 3 mg

Fattore di scala k1:

10,3 ± 0,2 mA/g

Peso:

≤80g

Shock:

100 g,5 ms, 1/2 sin

Alimentazione:

±12~±15V

Consumo di corrente:

≤ ± 20mA

Larghezza di banda:

800~2500 hertz

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/month

Evidenziare:

Sensore di accelerazione flessibile al quarzo

sensore di navigazione inerziale con feedback di coppia

sensore di navigazione inerziale flessibile al quarzo

Descrizione del prodotto

Sensore di vibrazione ad alto rendimento a singolo asse ad accelerometro al quarzo

Sensore di vibrazione di precisione progettato per applicazioni impegnative nell'industria petrolifera e del gas.

Specificità principali

Attributo	Valore
Funzione	Prova di vibrazione
Intervallo di misura	± 50 g
Valore di soglia	5 μg
Valore di deviazione k0/k1	≤ ± 3 mg
Fattore di scala k1	10,3 ± 0,2 mA/g
Peso	≤ 80 g
Resistenza agli urti	100 g,5 ms, 1/2 sin
Fornitore di alimentazione	± 12 ~ ± 15V
Consumo corrente	≤ ± 20mA
Larghezza di banda	800-2500 Hz

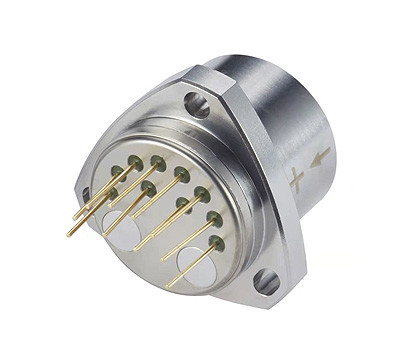

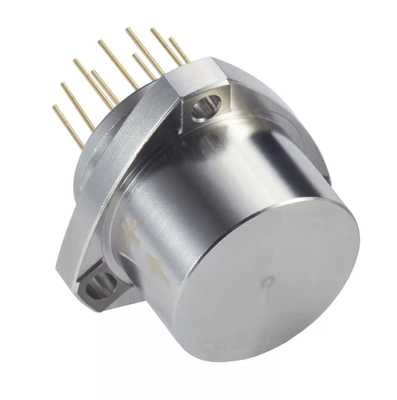

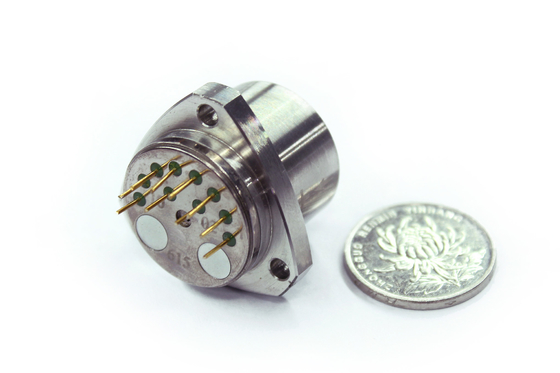

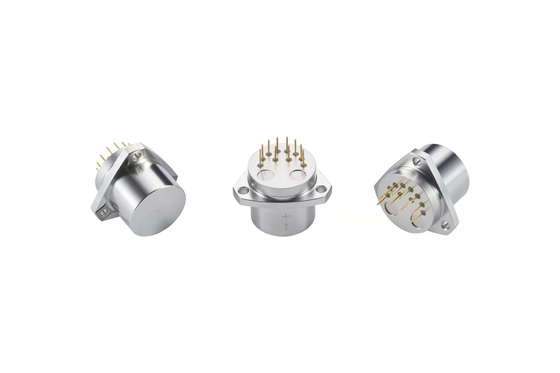

Visualizzazione del prodotto

L'accelerometro di flessibilità al quarzo della serie AV1 è un sensore ad alta precisione di grado inerziale con eccezionale stabilità a lungo termine, ripetibilità, prestazioni di avvio, adattabilità ambientale,e affidabilitàQuesta soluzione conveniente fornisce una corrente lineare di uscita proporzionale alla forza ricevuta, consentendo agli utenti di selezionare resistori di campionamento appropriati per una precisione ottimale.

Il sensore di temperatura integrato consente di regolare la corrente di uscita lineare con variazioni di temperatura (compensazione opzionale disponibile).questo sensore soddisfa i requisiti standard di misurazione delle vibrazioni in ambienti industriali difficili.

Specifiche tecniche

Parametro	AV1-01 Specifica
Intervallo di misura	± 50 g
Valore di soglia	5 μg
Valore di deviazione k0/k1	≤ ± 3 mg
Fattore di scala k1	10,3 ± 0,2 mA/g
Coefficiente non lineare di secondo ordine K2	≤ ± 20 μg/g2
0g 4 h stabilità a breve termine	≤ 10 μg
1g 4 h stabilità a breve termine	≤ 10 ppm
Valore di deviazione ripetibilità σk0 (1σ,1 mese)	≤ 10 μg
Ripetibilità del fattore di scala σk1/k1 (1σ,1 mese)	≤ 15 ppm
Ripetibilità del coefficiente non lineare σk2/k1 ((1σ,1 mese)	≤ ± 10 μg/g2
Coefficiente di temperatura del valore di deviazione	≤ ± 10 μg /oC
Coefficiente di temperatura del fattore di scala	≤ ± 20 ppm /oC
Rumore (840Ω resistenza di campionamento)	≤ 5mv
Frequenza naturale	400-800 Hz
Larghezza di banda	800-2500 Hz
Resistenza alle vibrazioni	5 g ((20-2000 Hz)
Resistenza agli urti	100 g,5 ms, 1/2 sin
Intervallo di temperatura di funzionamento	-40 a +85oC
Intervallo di temperatura di stoccaggio	-60 a +120oC
Fornitore di alimentazione	± 12 ~ ± 15V
Consumo corrente	≤ ± 20mA
Sensore di temperatura	Disponibile in due tipi (con/senza)
Dimensioni	F25.4x30 mm
Peso	≤ 80 g

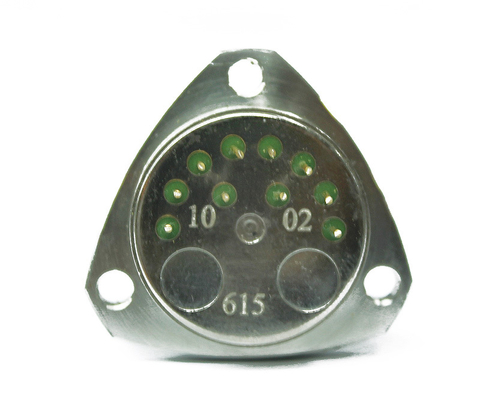

Diagramma del prodotto

Linee guida per l'installazione

La superficie della flangia del sensore funge da superficie di riferimento di installazione per il corretto montaggio.

Manipolazione e precauzioni di sicurezza

Questo sensore è uno strumento di precisione - maneggiare con cura ed evitare di cadere o impatto
Non superare i limiti di scossa/vibrazione specificati (100 g,5 ms,1/2 sin)
Imballaggio con schiuma tampone ≥ 20 mm durante il trasporto, sensore di fissaggio per impedire il movimento
Quando si spediscono più unità, evitare il contatto tra i sensori
Verifica tutte le connessioni dei pin prima di accenderli
Conservare nell' imballaggio originale in ambiente asciutto e ventilato
Osservare adeguate misure di protezione contro le scariche elettrostatiche (ESD)
