Accelerometro inerziale di navigazione del sensore di vibrazione, accelerometro flessibile per INS

Marchio:	Firepower
Numero di modello:	ZT
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

Il peso:

≤80g

Pregiudizio:

≤±3 mg

Fattore di scala:

1,25±0,15mA/gr

Frequenza naturale:

≤800Hz

Larghezza di banda:

800～2500

Coefficiente non lineare del secondo ordine:

≤20μg/g2

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/month

Evidenziare:

Accelerometro di navigazione del sensore di vibrazione inerziale

accelerometro flessibile di navigazione

accelerometro flessibile INS

Descrizione del prodotto

Accelerometro di livello di navigazione Sensore di vibrazione inerziale Accelerometro flessibile per INS

Caratteristiche di performance

Proprietà elettriche
Tensione di esercizio	±(12～18)VCC
Resistenza di isolamento	50MΩ,@50VCC
Consumo di energia	≤480mw@±15VCC
Consumo attuale	≤16mA@±15VCC

Prestazione			Unità
	ZT-01	ZT-02
Gamma	≥±30	≥±30	g
Soglia (risoluzione)	≤5×10-6g	≤5×10-6g	g
Pregiudizio	≤±3	≤±3	mg
Coefficiente di temperatura (-40 ~ 70 ℃)	≤30	≤35	µg/℃
Errore composito mensile (55 ℃, 1σ)	≤30	≤30	mg
Fattore di scala	1,25±0,15	1,25±0,15	m/g
Coefficiente di temperatura (-40 ~ 70 ℃)	≤40	≤50	ppm/℃
Errore composito mensile (55 ℃, 1σ)	≤50	≤60	ppm
Coefficiente non lineare del secondo ordine	≤20	≤20	µg/g2
Angolo di disallineamento	≤ 0,48 (100 secondi d'arco)	≤ 0,48 (100 secondi d'arco)	mrad
Frequenza naturale	≤800	≤800	Hz
Larghezza di banda	800～2500	800～2500	Hz
Temperatura di esercizio	-45～+80	-45～+80	℃
Qualità	≤80	≤80	Grammo

Condizioni ambientali
Vibrazione casuale (non alimentata)	8 grammi, (20~2000) Hz
Shock (senza alimentazione)	150 g, 4,5 ms, mezzo seno

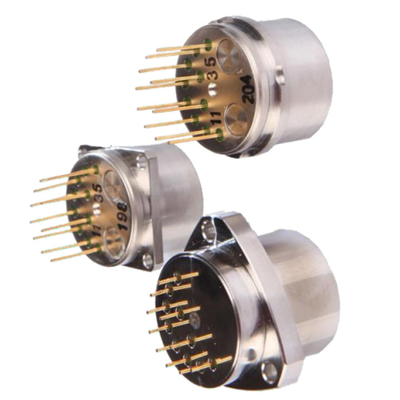

Accelerometro inerziale di navigazione del sensore di vibrazione, accelerometro flessibile per INS 0

introduzione al prodotto

Il sensore di accelerazione flessibile al quarzo serie ZT è un accelerometro con feedback di coppia ad asse singolo.Rileva il segnale di accelerazione esterno attraverso la massa di rilevamento, quindi lo demodula e lo amplifica attraverso il servocircuito.Infine, il segnale di corrente in uscita è proporzionale al segnale di accelerazione.I prodotti sono ampiamente utilizzati nei sistemi di navigazione aerospaziale ad alta precisione.

Dimensione

Accelerometro inerziale di navigazione del sensore di vibrazione, accelerometro flessibile per INS 1

Requisiti di installazione

La superficie della flangia del sensore è la superficie di riferimento dell'installazione.

Precauzioni

Il sensore è una parte soggetta a usura.Si prega di maneggiarlo con cura e non farlo cadere o toccarlo.L'impatto e la vibrazione non devono superare i requisiti tecnici del prodotto.
Il sensore deve essere imballato in modo affidabile durante il trasporto e attorno ad esso non devono esserci meno di 20 mm di schiuma tampone e il sensore deve essere fissato con schiuma.Quando vengono imballati più sensori, assicurarsi che non si scontrino tra loro.
Prima dell'accensione, controllare il cablaggio di ciascun pin, che non deve essere collegato in modo errato.
Il prodotto è conservato nella confezione originale in un ambiente asciutto e ventilato.Maneggiare con cura quando ci si sposta.
Prestare attenzione alla protezione elettrostatica.
