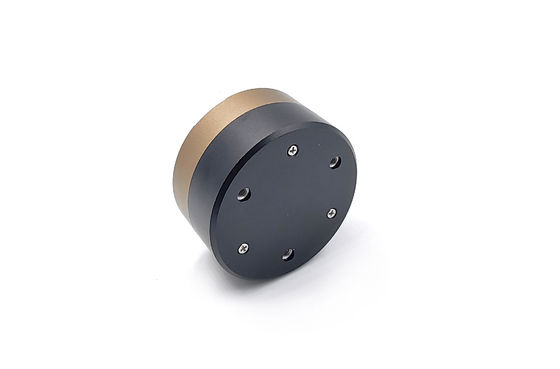

Alta stabilità giroscopio a fibra ottica a singolo asse con uscita RS422 per il sistema di navigazione

Marchio:	Firepower
Numero di modello:	F50
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	200/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINA

Certificazione:

Gamma dinamica:

±500°/s

stabilità di bias zero:

≤0,5°/ora

Tempo di ripetibilità zero-bias:

≤0,5°/ora

Coefficiente di passeggiata casuale:

≤ 0,006% √h

Non linearità del fattore di scala:

≤30ppm

Tensione di alimentazione:

+5V

Vibrazione:

20 ~ 2000 Hz,00,06 g2/Hz

interfaccia:

RS-422

Imballaggi particolari:

scatola di sponge+

Capacità di alimentazione:

200/month

Evidenziare:

Giroscopio in fibra ottica nebbia

giroscopio in fibra ottica 20ppm

giroscopio nebbia 5V

Descrizione del prodotto

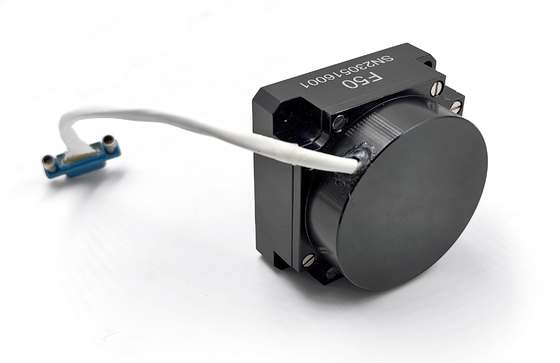

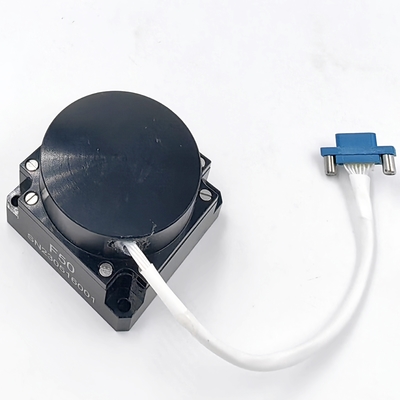

Alta stabilità giroscopio a fibra ottica a singolo asse con uscita RS422 per il sistema di navigazione

Descrizione del prodotto

Il giroscopio a fibra ottica a singolo asse F50 è un dispositivo sensore inerziale a media precisione a tasso angolare a stato solido che integra luce, macchinari ed elettricità.Il prodotto ha le caratteristiche di alta precisione, piccole dimensioni, peso leggero, elevata affidabilità e prestazioni ad alto costo.

La stabilità di bias zero del prodotto è inferiore o uguale a 0,5°/h (10s smooth), la larghezza di banda della frequenza di risposta, alimentazione a corrente continua +5V, potenza inferiore a 4W,e viene adottato il metodo di comunicazione digitale RS422, che è conveniente da usare per gli utenti ed è un dispositivo inerziale ideale per sostituire il tradizionale giroscopio meccanico.

Applicazioni: sistemi di navigazione inerziale di media precisione, sistemi di posizionamento e orientamento, sistemi di misurazione dell'atteggiamento, sistemi di servo-stabilizzazione, ecc.

Composizione

a) unità di percorso ottico: fonte luminosa dopata con erbio, anello di fibra, modulatore di fase ottico integrato, accoppiatore a fibra, fotodetettore;
b) unità di circuito: circuito di guida della sorgente luminosa, circuito di segnale di rilevamento e di controllo;
c) Parti strutturali giroscopiche.

Parametri tecnici

Progetto	Unità	F50A	F50B	F50C
Intervallo di misura	/s	-500~+500
Stabilità di bias zero	°/h, 10s	≤ 0.05	≤ 0.1	≤ 0.2
Ripetibilità senza pregiudizio	°/h	≤ 0.05	≤ 0.1	≤ 0.2
Coefficiente di camminata casuale	% √h	≤ 0.006	≤ 0.01	≤ 0.02
Nonlinearità del fattore di scala	ppm	≤ 30	≤ 40	≤ 50
Ripetibilità per fattore di scala	ppm	≤ 30	≤ 40	≤ 50
Asimetria del fattore di scala	ppm	≤ 30	≤ 40	≤ 50
Orario di inizio	S	≤ 1
Larghezza di banda	Hz	500
Fornitore di alimentazione	V.	± 5 ± 0.15
Potenza	W	≤ 6
Temperatura di funzionamento	°C	-40~+70
Temperatura di conservazione	°C	-55~+85
Vibrazione	Hz,g2/Hz	20~2000,0.06
Impatto	g,ms	3,011
Tasso di Baud	bps	921600 ((Personalizzabile)
Modalità di uscita	/	RS-422
Collegamento	/	J30J-15TJL/(Personalizzabile)
Dimensioni complessive	mm	505032
Dimensioni dell'impianto	mm	43*43

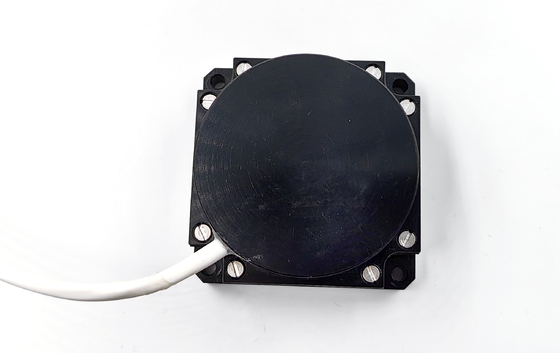

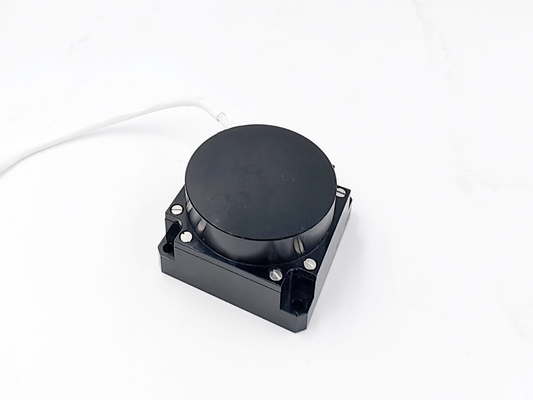

Forma e dimensioni dell'installazione

Dimensione complessiva: (unità: mm)
Φ50 X 36 (OD X H)
Faccia di montaggio 50 x 50 mm
Dimensioni dell'impianto: viti 41 x 41, 4 M3
Peso:220±30 g

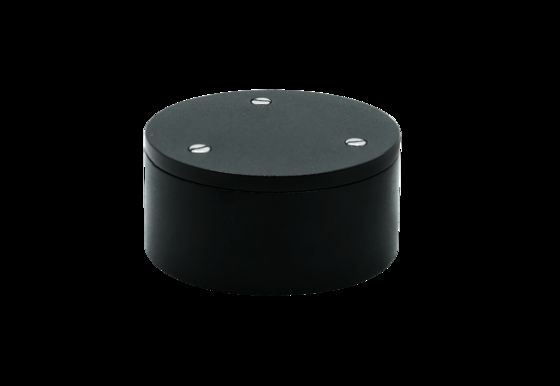

Alta stabilità giroscopio a fibra ottica a singolo asse con uscita RS422 per il sistema di navigazione 0

Campo di applicazione principale
