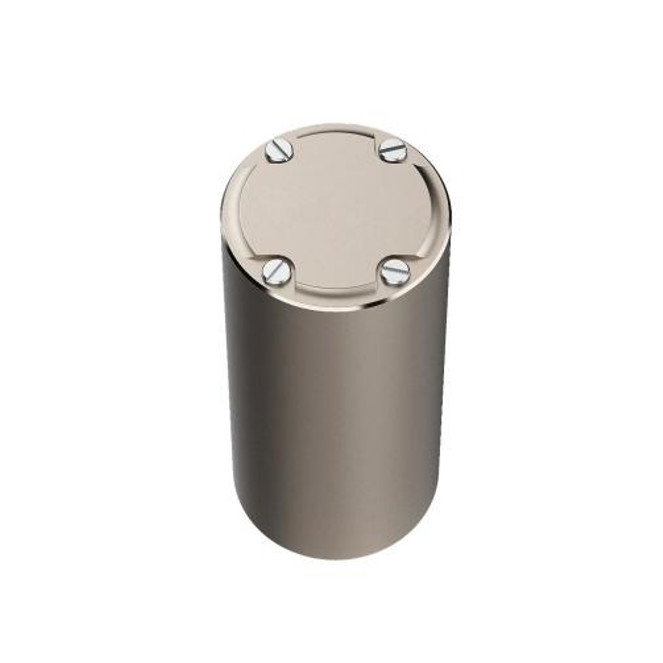

Micro nano fibra ottica giroscopio di livello industriale FOG uscita analogica

Marchio:	Firepower
Numero di modello:	FCG24D
MOQ:	1
prezzo:	1600 USD
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Modalità di uscita:

Analoghi

Collegamento:

Piatto di saldatura

Asse di misura:

Consumo:

≤0,7w

Fornitore di energia:

5 (±0.15) V

Passeggiata casuale:

≤0.1°/√h (1σ)

Imballaggi particolari:

Scatola di Sponge+

Capacità di alimentazione:

100/mese

Evidenziare:

Giroscopio a fibra ottica di saldatura del piatto

Micro giroscopio a fibra ottica nano

Girobussola a fibra ottica di alta precisione

Descrizione del prodotto

Micro-Nano-Fibra Ottica Giroscopio Alta precisione Low Cost FOG

1 Portata

Il presente documento specifica i requisiti e i metodi per l'uso e la manutenzione del giroscopio in fibra ottica micro-nano FCG-24 (prodotto in breve).

2 Riferimenti e norme

GJB1649-1993 Programma di controllo ESD per prodotti elettronici

3 Definizioni

- Nessuna.

4 Introduzione del prodotto

4.1 Visualizzazione del prodotto

Il giroscopio a fibra ottica micro-nano FCG-24 (di seguito "il presente prodotto") è un sensore di velocità angolare che integra l'ottica con l'uscita analogica, la meccanica e l'elettronica.Si basa sull'effetto Sagnac., integra una varietà di dispositivi a micro-nanofibra e realizza il processo di rilevamento rilevando,elaborazione e retroalimentazione della differenza di fase generata da due fasci di luce che si propagano in direzioni opposte.

Questo prodotto è composto principalmente da componenti di percorso ottico, componenti di circuito e componenti strutturali.piccole dimensioni, leggerezza e così via. e può essere applicato a questo controllo dell'atteggiamento e misurazione del vettore.

4.2 Composizione

Il prodotto è costituito principalmente dai seguenti componenti:

A) un gruppo di percorsi ottici;

B) circuito di rilevamento e controllo dei segnali;

C) Scheletro, guscio e altre parti strutturali degli anelli a fibra ottica;

4.3 Aspetto e dimensioni

Il prodotto è cilindrico, con dimensioni totali di φ24 mm × 40 mm

Fig. 1 Disegno di contorno del giroscopio in fibra ottica micro-nano MFOG-24

4.4 Peso

≤ 40 g.

4.5 Temperatura di funzionamento

-40°C~+65°C.

4.6 Temperatura di conservazione

-55°C~+85°C.

4.7 Vibrazioni casuali

Livello di vibrazione casuale: 20 g, intervallo di frequenza: 20 Hz ~ 2000 Hz.

Tabella 1 Principali parametri di prestazione

Articolo 2	MFOG24D	Unità
Modalità di uscita	Analoghi
Collegamento	Placca di saldatura
Asse	1
Consumo	≤ 0.7	w
Fornitore di energia	5 ((± 0,15)	V.
Passeggiata casuale	≤ 0.1	°/√h(1σ)
Distanza	≥ 500	°/s
Bias (10s,1σ)	≤ 2	°/h
Bias (Allan)	≤ 0.2	°/h
Ripetibilità dei bias (Allan)	≤ 0.2	°/h
Fattore di scala	4	mv/° /s
Fattore di scala Non linearità	≤ 1000	PPM ((1σ)
Orario di avvio	≤ 1	s
Larghezza di banda	450	Hz
Lavora temporaneamente.	-45~+70	°C
Temperatura di conservazione.	-55~+85	°C
Vibrazione	20~2000,0.04	Hz,g2/Hz
Dimensioni	Φ24*40	mm
Peso	≤ 30	g
