Girobussola a fibra ottica di Choise di modalità di output RS422 nuova accanto alla girobussola di MEMS e della NEBBIA

Marchio:	Firepower
Numero di modello:	FCG24A
MOQ:	1
prezzo:	1600 USD
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

Modalità di uscita:

RS422

Distanza:

≥500°/s

Polarizzazione (Allan):

≤0.2°/h

Consumo:

≤0,7w

Fornitore di energia:

5 (±0.15) V

Passeggiata casuale:

≤0.04°/√h (1σ)

Fattore di scala:

4 mv/° /s

Imballaggi particolari:

Spugna+scatola

Capacità di alimentazione:

100/mese

Evidenziare:

Girobussola a fibra ottica RS422

girobussola a fibra ottica 0.7w

Girobussola a fibra ottica del CE

Descrizione del prodotto

nuovo choise della girobussola accanto alla girobussola di MEMS e della NEBBIA

Parametri di prestazione principali della tabella 1

Oggetti	FCG24D	Unità
Modalità di output	Analogo
Connettore	Piatto di saldatura
Asse	1
Consumo	≤0.7	w
Alimentazione elettrica	5 (±0.15)	V
Passeggiata aleatoria	≤0.1	°/√h (1σ)
Gamma	≥500	°/s
Influenzi (10s, 1σ)	≤2	°/h
Polarizzazione (Allan)	≤0.2	°/h
Ripetibilità diagonale (Allan)	≤0.2	°/h
Fattore di scala	4	mv/° /s
Non linearità di fattore di scala	≤1000	PPM (1σ)
Avvii su tempo	≤1	s
Larghezza di banda	450	Hertz
Impiegati lavoranti.	-45~+70	℃
Impiegati del deposito.	-55~+85	℃
Vibrazione	20~2000,0.04	Hertz, ² /Hz di g
Dimensioni	Φ24*40	millimetro
Peso	≤30	g

1 portata

Questo documento specifica i requisiti ed i metodi per l'uso e la manutenzione FCG-24 del giroscopio a fibra ottica micro-nano (prodotto in breve).

2 riferimenti e norme

Programma di controllo di GJB1649-1993 ESD per i prodotti elettronici

3 definizioni

Nessuno.

Introduzione di prodotto 4

4,1 panoramica del prodotto

Il giroscopio a fibra ottica micro-nano FCG-24 (qui di seguito ha citato come questo prodotto) è un'ottica d'integrazione del sensore di velocità angolare con uscita analogica, i meccanici e l'elettronica. È basato sull'effetto di Sagnac, integra vari dispositivi micro-nani della fibra e realizza il processo di rilevazione individuando, elaborando e retroagendo la differenza di fase generata da due fasci luminosi che si propagano nelle direzioni opposte.

Questo prodotto pricipalmente è composto di componenti ottiche del percorso, di componenti di circuito e di componenti strutturali. Ha le caratteristiche della struttura semplice, nessun parti mobili, nessun parti di usura, inizio veloce, piccola dimensione, peso leggero ecc. E può essere applicarsi a quei controllo di atteggiamento e misura del trasportatore.

4,2 composizione

Il prodotto pricipalmente è composto di seguenti componenti:

A) un'assemblea ottica del percorso;

B) Circuito del segnale di controllo e di rilevazione;

C) Scheletro di fibra ottica dell'anello, coperture ed altre parti strutturali;

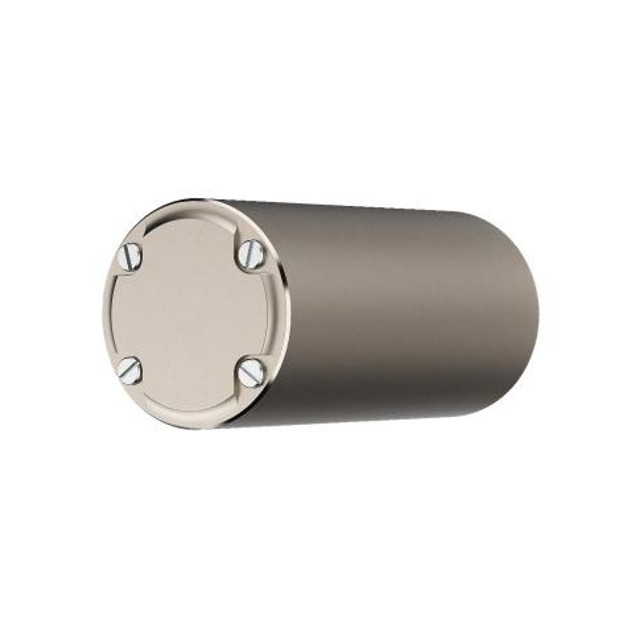

4,3 aspetto e dimensione

Il prodotto è cilindrico, con le dimensioni globali del × 40mm di φ24 millimetro

Fig. 1 disegno di profilo del giroscopio a fibra ottica micro-nano FCG-24

4,4 pesi

≤40g.

4,5 temperatura di funzionamento

-40℃~+65℃.

4,6 temperatura di stoccaggio

-55℃~+85℃.

4,7 vibrazione casuale

Livello casuale di vibrazione: 20g, gamma di frequenza: 20Hz ~ 2000Hz.

4.9.1 interfaccia meccanica

Il fondo del prodotto è la superficie di montaggio, con 3 fili M3 ed il collegamento meccanico esterno.

Figura 2 dimensione dell'installazione

4.9.2 requisiti di potere

L'alimentazione elettrica esterna al prodotto ha due circuiti ed i requisiti sono indicati in tabella 2:

Requisiti dell'alimentazione elettrica di esterno della tabella 2

	+5V
Tensione	4.85V~5.15V
Ondulazione	20mV
Corrente elettrica	0.25A
