Micro giroscopio a fibra ottica nano, Rate Sensor With Digital Output angolare

Marchio:	Firepower
Numero di modello:	FCG24
MOQ:	1
prezzo:	1600 USD
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Modalità di uscita:

RS422

Distanza:

≥500°/s

Polarizzazione (Allan):

≤0.2°/h

Consumo:

≤0,7w

Fornitore di energia:

5 (±0.15) V

Passeggiata casuale:

≤0.04°/√h (1σ)

Fattore di scala:

4 mv/° /s

Imballaggi particolari:

Scatola di Sponge+

Capacità di alimentazione:

100/month

Evidenziare:

Giroscopio a fibra ottica dell'uscita RS422

Ottica d'integrazione Rate Sensor angolare

Micro fibra nana Rate Sensor angolare

Descrizione del prodotto

Uscita angolare di Rate Sensor Integrating Optics With Digital del giroscopio a fibra ottica Micro-nano

1 portata

Questo documento specifica i requisiti ed i metodi per l'uso e la manutenzione MFOG-24 del giroscopio a fibra ottica micro-nano (prodotto in breve).

2 riferimenti e norme

Programma di controllo di GJB1649-1993 ESD per i prodotti elettronici

3 definizioni

Nessuno.

Introduzione di prodotto 4

4,1 panoramica del prodotto

Il giroscopio a fibra ottica micro-nano MFOG-24 (qui di seguito ha citato come questo prodotto) è un'ottica d'integrazione del sensore di velocità angolare con uscita digitale, i meccanici e l'elettronica. È basato sull'effetto di Sagnac, integra vari dispositivi micro-nani della fibra e realizza il processo di rilevazione individuando, elaborando e retroagendo la differenza di fase generata da due fasci luminosi che si propagano nelle direzioni opposte.

Questo prodotto pricipalmente è composto di componenti ottiche del percorso, di componenti di circuito e di componenti strutturali. Ha le caratteristiche della struttura semplice, nessun parti mobili, nessun parti di usura, inizio veloce, piccola dimensione, peso leggero ecc. E può essere applicarsi a quei controllo di atteggiamento e misura del trasportatore.

4,2 composizione

Il prodotto pricipalmente è composto di seguenti componenti:

A) un'assemblea ottica del percorso;

B) Circuito del segnale di controllo e di rilevazione;

C) Scheletro di fibra ottica dell'anello, coperture ed altre parti strutturali;

4,3 aspetto e dimensione

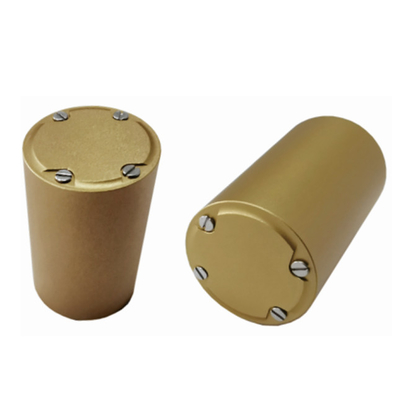

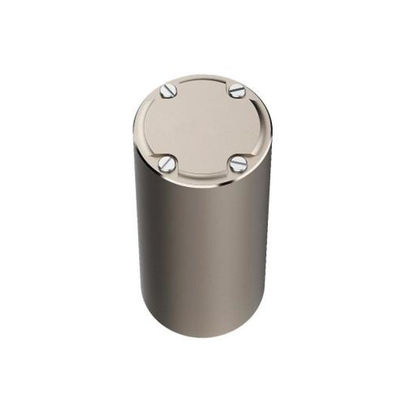

Il prodotto è cilindrico, con le dimensioni globali del × 40mm di φ24 millimetro

Micro giroscopio a fibra ottica nano, Rate Sensor With Digital Output angolare 0

Parametri di prestazione principali della tabella 1

Oggetti	MFOG24	Unità
Segnale in uscita	RS422
Connettore	Piatto di saldatura
Asse	1
Consumo	≤1.5	w
Alimentazione elettrica	5 (±0.15)	V
Passeggiata aleatoria	≤0.04	°/√h (1σ)
Gamma	≥500	°/s
Influenzi (10s, 1σ)	≤1.5	°/h
Polarizzazione (Allan)	≤0.4	°/h
Ripetibilità diagonale (Allan)	≤0.4	°/h
Fattore di scala	3600	(LSB/o /s)
Non linearità di fattore di scala	≤300	PPM (1σ)
Avvii su tempo	≤1	s
Larghezza di banda	300	Hertz
Impiegati lavoranti.	-45~+70	℃
Impiegati del deposito.	-55~+85	℃
Vibrazione	20~2000,0.04	Hertz, ² /Hz di g
Dimensioni	Φ24*40	millimetro
Peso	≤30	g
