5v Rate Sensor angolare ottico, 1 giroscopio diagonale basso del tester angolare della girobussola di asse

Marchio:	Firepower
Numero di modello:	FCG24
MOQ:	1
prezzo:	1600 USD
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Modalità di uscita:

RS422

Distanza:

≥500°/s

Polarizzazione (Allan):

≤0.2°/h

Consumo:

≤0,7w

Fornitore di energia:

5 (±0.15) V

Passeggiata casuale:

≤0.04°/√h (1σ)

Fattore di scala:

4 mv/° /s

Imballaggi particolari:

Scatola di Sponge+

Capacità di alimentazione:

100/month

Evidenziare:

Rate Sensor angolare diagonale basso

metro angolare 5v

1 metro angolare della girobussola di asse

Descrizione del prodotto

Sensore di velocità angolare ottico giroscopio a 1 asse misuratore angolare giroscopio a basso bias alimentazione 5v

Tabella 1 Parametri principali delle prestazioni

Articoli	MFOG24	Unità
Segnale di uscita	RS422
Connettore	Piastra di saldatura
Asse	1
Consumo	≤1.5	w
Alimentazione	5(±0.15)	V
Camminata casuale	≤0.04	°/√h(1σ)
Intervallo	≥500	°/s
Bias (10s,1σ)	≤1.5	°/h
Bias (Allan)	≤0.4	°/h
Ripetibilità del bias (Allan)	≤0.4	°/h
Fattore di scala	3600	(LSB/o /s)
Non linearità del fattore di scala	≤300	PPM(1σ)
Tempo di avvio	≤1	s
Larghezza di banda	300	Hz
Temperatura di lavoro	-45~+70	℃
Temperatura di stoccaggio	-55~+85	℃
Vibrazione	20~2000,0.04	Hz,g²/Hz
Dimensioni	Φ24*40	mm
Peso	≤30	g

1 Panoramica del prodotto

Il giroscopio a fibra ottica micro-nano MFOG-24 (di seguito denominato questo prodotto) è un sensore di velocità angolare che integra ottica con uscita digitale, meccanica ed elettronica. Si basa sull'effetto Sagnac, integra una varietà di dispositivi a fibra micro-nano e realizza il processo di rilevamento rilevando, elaborando e restituendo la differenza di fase generata da due fasci di luce che si propagano in direzioni opposte.

Questo prodotto è composto principalmente da componenti del percorso ottico, componenti del circuito e componenti strutturali. Ha le caratteristiche di struttura semplice, assenza di parti in movimento, assenza di parti soggette a usura, avvio rapido, dimensioni ridotte, leggerezza e così via. E può essere applicato al controllo e alla misurazione dell'assetto del vettore.

2 Composizione

Il prodotto è composto principalmente dai seguenti componenti:

A) un gruppo percorso ottico;

B) Scheda circuitale di rilevamento e controllo del segnale;

C) Scheletro ad anello in fibra ottica, guscio e altre parti strutturali;

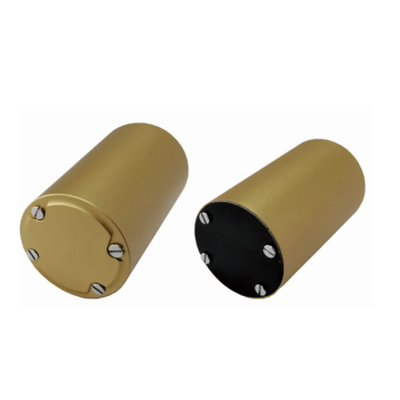

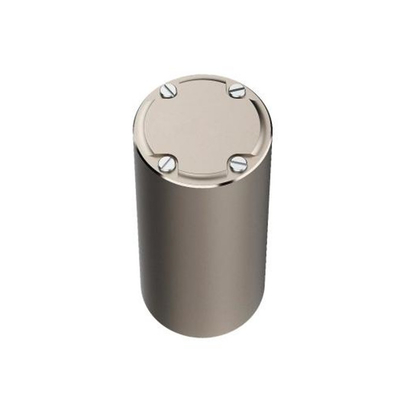

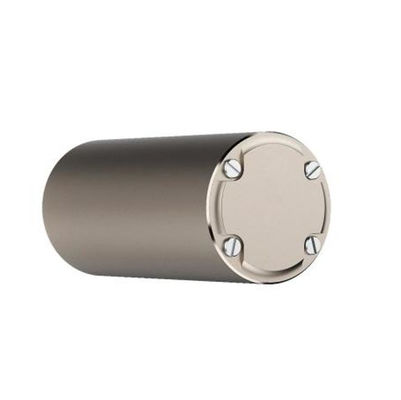

3 Aspetto e dimensione

Il prodotto è cilindrico, con dimensioni complessive di φ24 mm × 40 mm

5v Rate Sensor angolare ottico, 1 giroscopio diagonale basso del tester angolare della girobussola di asse 0
